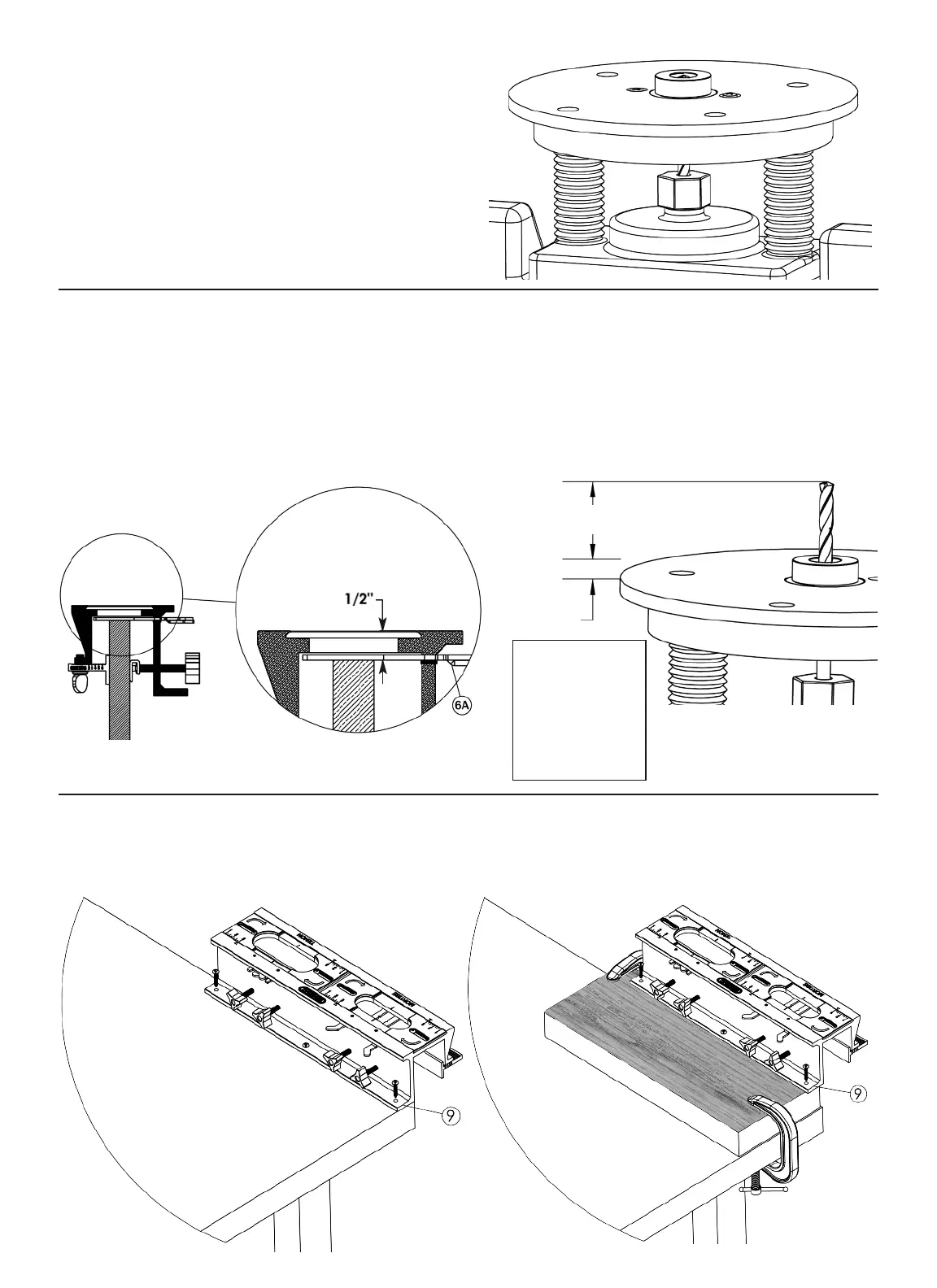

Une fois que l’étape du centrage est terminée,
retirez la tige de centrage de la toupie et
remplacez-la par la fraise de la toupie (fig. 6).
RÉGLAGE DE LA PROFONDEUR DE LA COUPE
• Réglez la profondeur de votre toupie plongeante à la profondeur désirée pour la mortaise et le
tenon.
• Lorsque le bois est correctement installé sur le gabarit, son bord supérieur sera 1/2 po sous la
surface de travail (le dessus) du gabarit (fig. 7a).
• Ajouter 1/2 po à la profondeur désirée de la mortaise et du tenon lorsque vous réglerez la
profondeur de « plongée » de la toupie (fig. 7b).
ASSEMBLAGE DU GABARIT
Le gabarit à mortaise et tenon peut être directement monté sur le bord d’un établi à l’aide du
rebord de montage [9] (fig. 8A) ou fixé sur un panneau de montage qui peut ensuite être retenu à
un établi par des serres (fig. 8B).
34
Fig. 6
Fig. 7B
TIGE DE POSITION-
NEMENT DÉPLOYÉE
Fig. 7A
TOUPIE EN POSITION DE
PLEINE PLONGÉE
LA MESURE ENTRE
LA SURFACE DE LA
PLAQUE ET L’EX-
TRÉMITÉ DE LA
FRAISE EST ÉGALE
À LA PROFONDEUR
DE LA MORTAISE
PLUS 1/2 PO
Fig. 8B
Fig. 8A
ÉTABLI
ÉTABLI
PROFONDEUR DE LA MORTAISE
+ 1/2 po
