3. Positionnement du bois avec les barres de positionnement
Lorsqu’elles sont déployées (fig. 12), les barres de positionnement ont deux fonctions de base :
1. Positionner le bois à la profondeur adéquate sous le dessous du guide pour le passer à la
toupie;
2. Aligner le bois pour qu’il soit à angle droit (90 degrés) par rapport à la longitudinale du gabarit.
Les barres de positionnement (fig. 12 et 13) sont rangées le long
du côté interne du dessous de la surface du gabarit lorsque la
toupie est utilisée.
1. Pour étendre les barres, utilisez les poignées des barres de
positionnement [6A], situées sous le côté supérieur extérieur.
2. Après avoir déployé complètement les barres de
positionnement, vous êtes prêt à placer le bois dans le gabarit.
Insérez le bois délicatement contre les barres de
positionnement déployées (fig. 14) et serrez la vis de serrage
suffisamment pour que le bois soit retenu lâchement par les
serre-joints [7].
3. Centrez le bois dans le sens longitudinal avec les marques de centrage [1A] sur le gabarit
(fig. 15). Avant de serrer les serre-joints [7], veillez à ce que le bois soit bien à plat et à angle de
90 degrés par rapport aux barres de positionnement (mais pas trop serré) et bien centré.
4. Serrez les serre-joints suffisamment pour empêcher le bois de bouger.
5. À l’aide des poignées, rangez les barres de positionnement à l’endroit désigné (fig. 15).
36

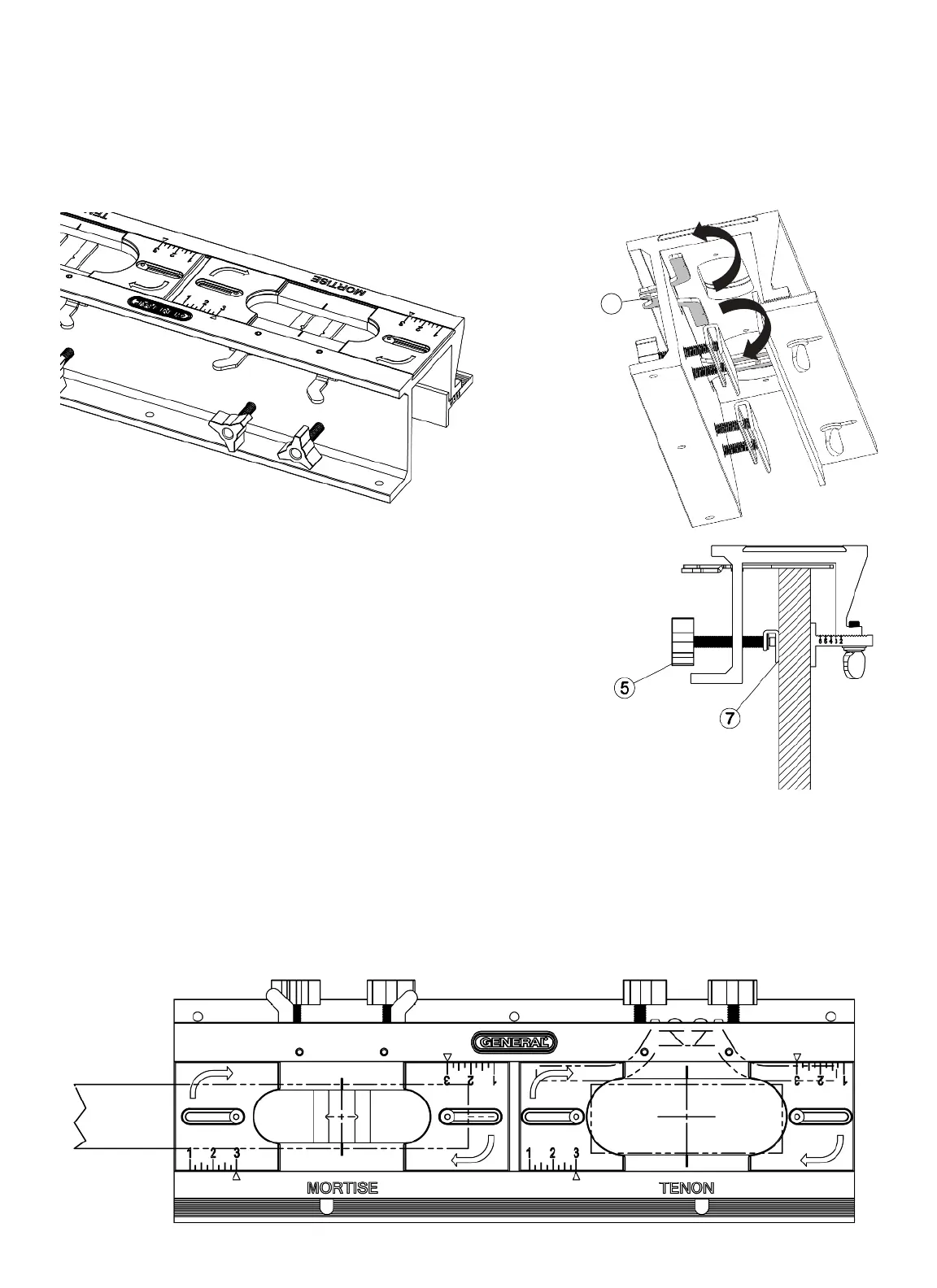

Fig. 12
Fig. 13
Fig. 14
Fig. 15
POSITION D’UTILISATION
RANGEMENT PENDANT
L’UTILISATION DE LA TOUPIE
6
A
