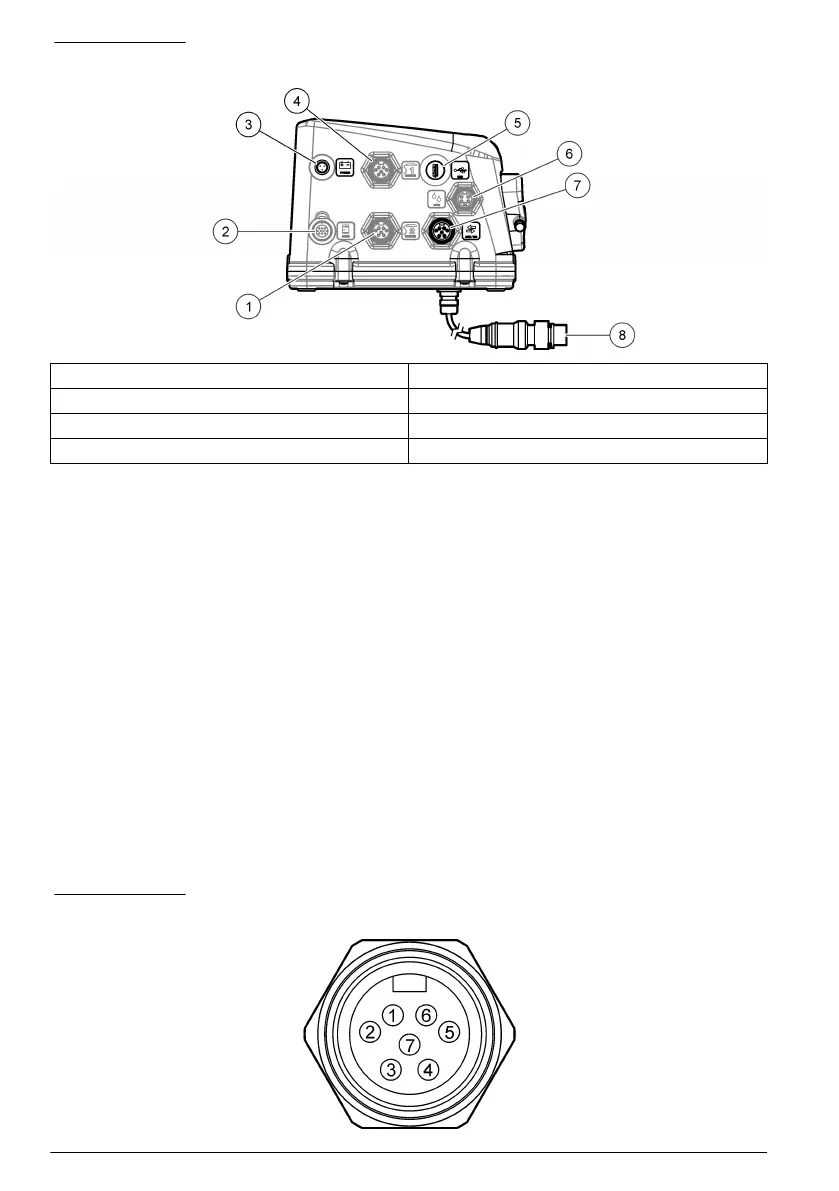

图 10 控制器接线
1 传感器 2 端口（可选） 5 USB 连接器
2 加热装置端口（仅 AWRS） 6 雨量测量器/RS485 端口（可选）
3 电源端口 7 辅助 I/O 端口
4 传感器 1 端口（可选） 8 分配器臂/满瓶截流端口
连接 Sigma 950 或 FL900
如果样品步调基于流量，则向控制器提供流量输入信号（脉冲或 4–20 mA）。连接 Sigma 950 或
FL900 流量记录器至 AUX I/O 端口。
或者连接流量传感器至传感器端口。请参阅 连接传感器 第 116 页。
需要收集的零件：多用途辅助分支电缆，7 芯
1. 将电缆一端连接至流量计。请参阅流量计文档。
2. 将电缆的另一端连接至控制器上的 AUX I/O 端口。
连接一个非 Hach 流量计
要将非 Hach 流量计连接到 AUX I/O 端口，按照如下步骤操作。
需要收集的零件：多用途辅助分支电缆，7 芯
1. 将电缆的一端连接到控制器上的 AUX I/O 端口。
2. 将电缆的另一端连接到流量计。请参阅 图 11 和 表 1。
注：
在某些安装设备中，需要铺设长电缆将外部设备连接到脉冲输入端、专用输出端和
/
或程序完成输出端。由
于这些是地面基准脉冲接口，电缆接地端之间接地差动可能会造成虚假信号传递。在重工业环境中容易产生大的
接地差动。在此类环境中，可能需要使用第三方符合相关信号要求的高压隔离器（例如光耦合器）。对于模拟输
入，由于
4–20 mA
变送器通常可提供隔离，通常不需要外部接地隔离。
图 11 辅助连接器
114
中文
