危 険
火災の危険。電力線に 15 A の回路ブレーカーを取り付けます。回路ブレーカーは、機器の近くにあれ
ば、ローカルの電源切断装置になります。
危 険
感電死の危険。保護アース接地(PE)接続が必要です。
警 告
感電死の危険。ローカル電源切断へのアクセスが容易であることを確認します。
AWRS の電源コード、または冷蔵式サンプラーの両方の電源コードを接続します。冷蔵式サンプラー
は、5 分後に起動します。電源ライン・フィルタを使用するか、コントローラーの電源コードを別の
分岐回路に接続して、電気回路の過渡現象が発生する可能性を抑えてください。
コントローラーの接続
警 告
電気ショックの危険。外部接続された機器には、該当する国の安全標準評価が必要です。

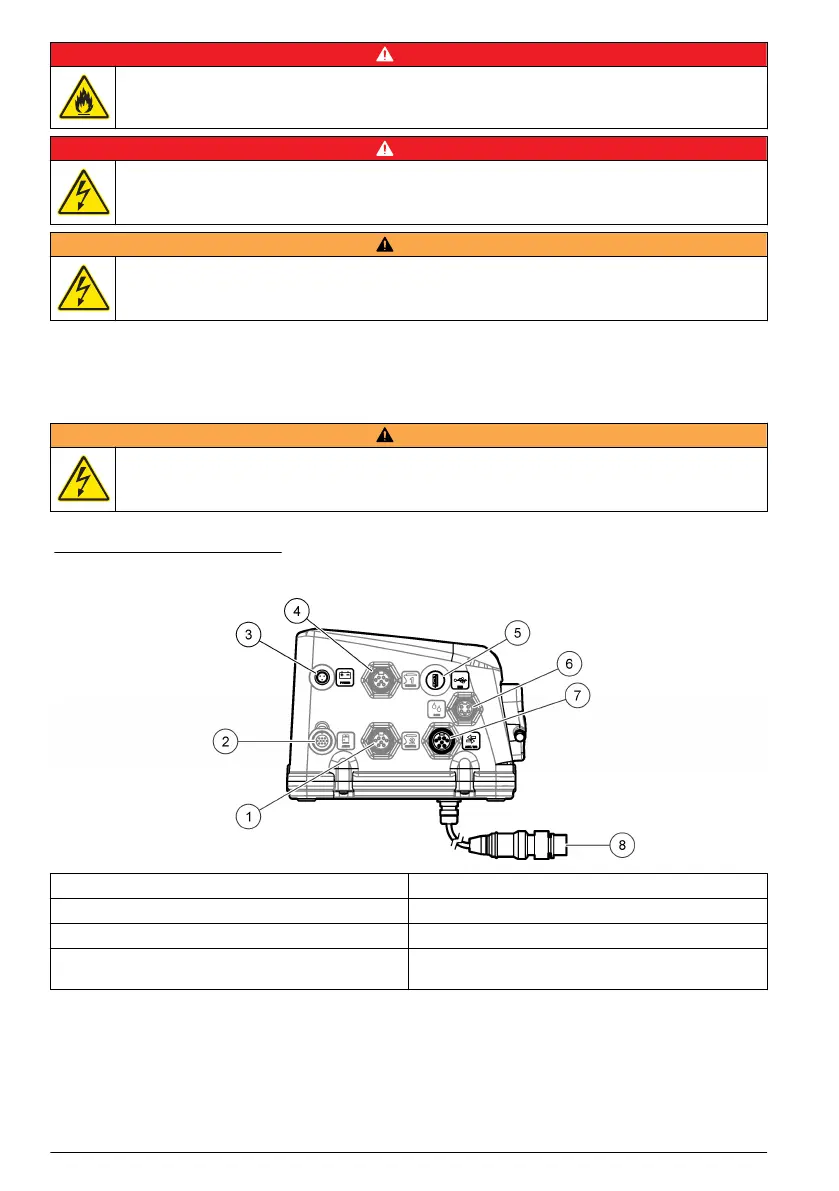

図 10 に、コントローラーの電気的コネクターを示します。
図 10 コントローラーの接続部
1 センサー 2 ポート (オプション) 5 USB コネクタ
2 温度ユニット・ポート (AWRS のみ) 6 雨量ゲージ/RS485 ポート (オプション)
3 電源ポート 7 補助 I/O ポート
4 センサー 1 ポート (オプション) 8 ディストリビューター・アーム/フル・ボトル・シャ
ットオフ・ポート
Sigma 950 または FL900 の接続
サンプルのペース設定が流量ベースの場合、コントローラーに流量入力信号 (パルスまたは 4 ～
20 mA) を提供します。Sigma 950 または FL900 流量ロガーを AUX I/O ポートに接続します。
代替策として、流量センサーをセンサー・ポートに接続します。センサーの接続 139 ページ を参照
してください。
収集する項目: 汎用補助フル・ケーブル、7 ピン
136
日本語
