D A N G E R
Risque d’incendie. Installez un disjoncteur 15 A sur la ligne électrique. Le disjoncteur peut servir à
couper l'alimentation localement s'il est situé tout près de l'équipement.
D A N G E R
Risque d'électrocution Un raccordement à la terre est nécessaire.
A V E R T I S S E M E N T
Risque d'électrocution Assurez-vous de disposer d'un accès facile à la coupure d'alimentation locale.
Branchez le cordon d'alimentation à l'échantillonneur réfrigéré tout climat ou les deux cordons
d'alimentation à l'échantillonneur réfrigéré. Le réfrigérateur se met en marche au bout de 5 minutes.
Pour réduire le risque de surtensions, utilisez un filtre sur la ligne électrique ou branchez le cordon
d'alimentation du contrôleur sur un circuit électrique différent.
Connexions du contrôleur
A V E R T I S S E M E N T
Risque d'électrocution. Tout équipement externe relié doit avoir fait l'objet d'un contrôle de sécurité
conformément aux normes nationales applicables.

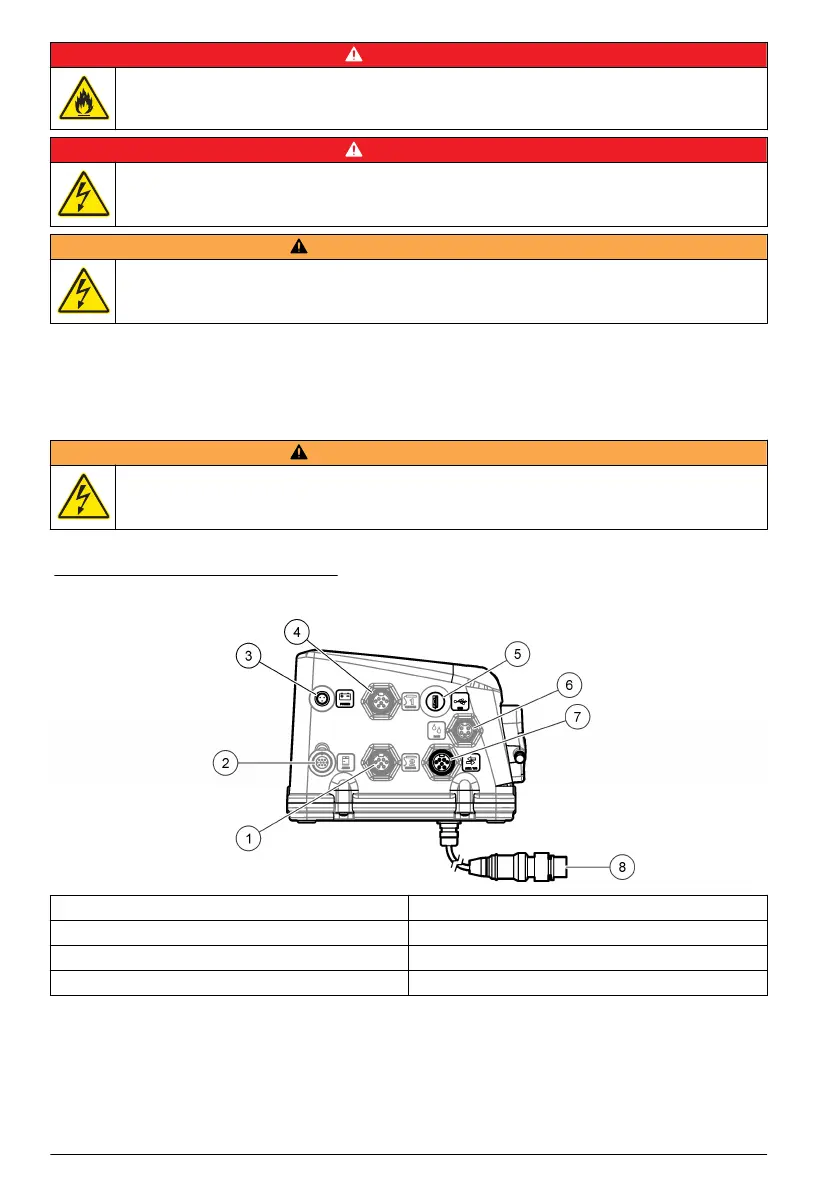

Figure 10 présente les connecteurs électriques du contrôleur.
Figure 10 Connexions du contrôleur
1 Port du capteur 2 (en option) 5 Connecteur USB
2 Port de l'unité thermique (AWRS uniquement) 6 Port Pluviomètre/RS485 (en option)
3 Alimentation port 7 Port Auxiliaire d'E/S
4 Port du capteur 1 (en option) 8 Bras du distributeur/port système arrêt flacon plein
Connexion d'un Sigma 950 ou FL900
Si la stimulation d'échantillon repose sur le débit, fournissez au contrôleur un signal d'entrée de débit
(impulsion ou 4–20 mA). Connectez un débitmètre Sigma 950 ou FL900 sur le port AUX d'E/S.
Vous pouvez également connecter une sonde ultrasonique sur un port de capteur. Reportez-vous à
la Raccordement d'un capteur à la page 43.
Elément à réunir : câble auxiliaire polyvalent complet, 7 broches
40
Français
