1. ケーブルの一方の端を流量計に接続します。流量メーターのドキュメントを参照してください。
2. ケーブルのもう一方の端をコントローラーの AUX I/O ポートに接続します。
Hach 以外の流量計の接続
Hach 以外の流量計へ AUX I/O ポートに接続するには、以下の手順を実行します。
収集項目: 汎用補助ハーフ・ケーブル、7 ピン
1. ケーブルの一方の端をコントローラーの AUX I/O ポートに接続します。
2. ケーブルのもう一方の端を流量計に接続します。図 11 および表 1 を参照してください。
注
:
一部の取り付けでは、長めのケーブルを使って、外部装置を
Pulse
入力、
Special
出力、または
Program
Complete
出力に接続する必要がある場合があります。これらはアースを基準とするパルス・インタフェースで
あるため、ケーブルの各端で一時的にアースの違いが発生すると、誤った信号が発生することがあります。重
工業環境では、一般的にアースの違いが大きくなります。このような環境では、影響を受ける信号に対して、
サードパーティ製のガルバニック・アイソレーター
(
オプトカプラ
-
など
)
を使用する必要がある場合がありま
す。アナログ入力の場合、
4
～
20 mA
の送信機は通常絶縁機能を備えているため、外部的なアース絶縁は通常
必要ありません。

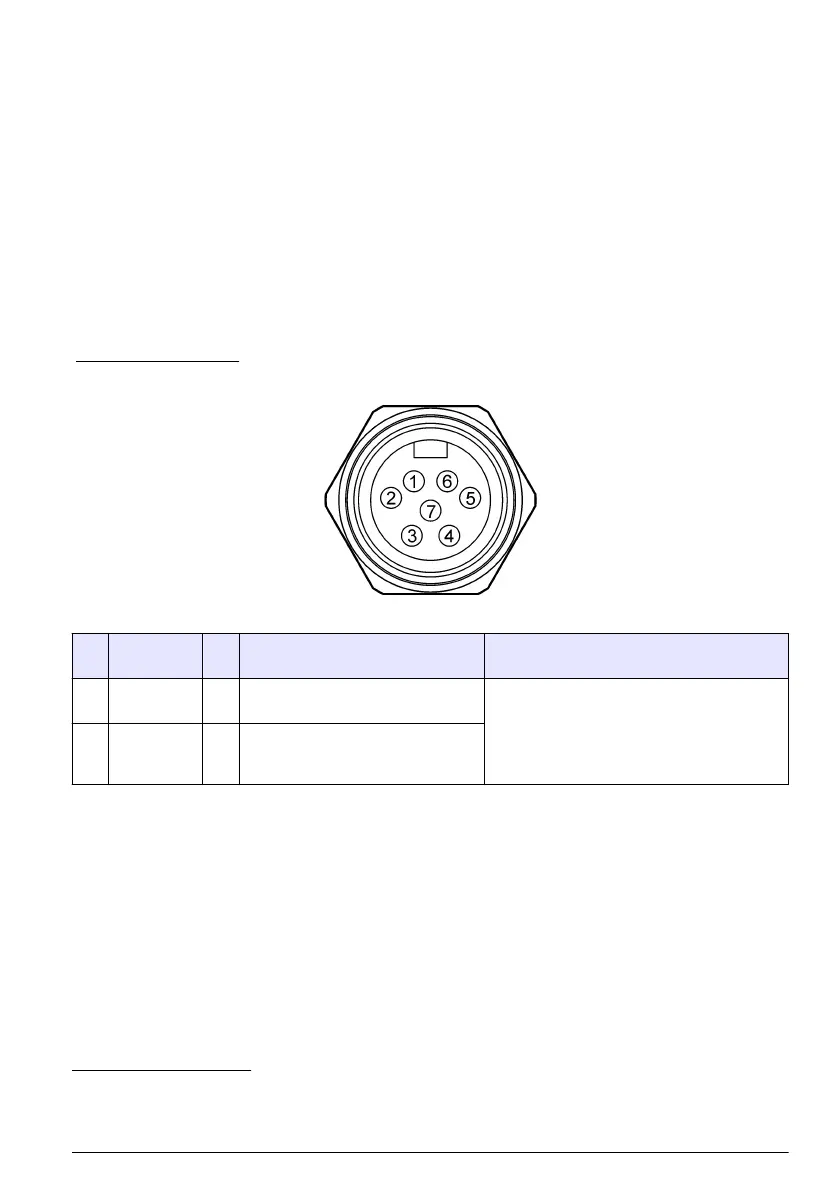

図 11 補助コネクター
表 1 ハーフ・ケーブル配線情報
ピ
ン
信号 色
4
説明 評価
1 +12 VDC 電
源出力
白 電源プラス出力。ピン 2 のみで使
用。
IO9000 モジュールへのバッテリー電源: 公称
12 VDC、IO9000 モジュールへの電源: 15 @
1.0 A (最大)。
2 コモン 青 電源の負の戻り。電源が使用される
場合、ピン 2 はアースに接続されま
す
5
.
4
ワイヤの色は、汎用ケーブル (8528500 と 852850) の色を示しています。
5
コントローラー端子に接続する主電源駆動の機器はすべて、NRTL 認定取得済みである必要があ
ります。
