Tableau 1 Informations sur le câblage du demi-câble (suite)
Broche Signal Couleur
4
Description Valeur nominale
5 Sortie spéciale Rouge Cette sortie va de 0 à
+12 V c.c. par rapport à la
broche 2 après chaque cycle
d'échantillonnage. Voir le
réglage du mode des
paramètres matériels pour le
port AUX d'E/S. Voir la
documentation d'utilisation de
l'AS950.
Cette sortie est protégée contre les
courants de court-circuit sur la broche 2.
Courant de charge externe : 0,2 A
maximum
Sortie élevée active : 15 V c.c. nominal
avec alimentation en c.a. du contrôleur
AS950 ou 12 V c.c. nominal avec
contrôleur AS950 alimenté par batterie.
6 Sortie de fin de
programme
Vert Etat normal : circuit ouvert
Cette sortie se commute à la
prise de terre pendant
90 secondes à la fin du
programme d'échantillonnage.
Utilisez cette sortie pour
démarrer un autre
échantillonneur ou pour
signaler à l'opérateur ou à
l'enregistreur de données la fin
du programme
d'échantillonnage.
C'est une sortie ouverte avec la diode
zener de 18 V pour la protection de
surtension. La sortie est active basse
par rapport à la broche 2.
Valeurs nominales absolues pour le
transistor de sortie : courant de chute =
200 mA c.c. maximum ; tension externe
de rappel = 18 V c.c. maximum.
7 Blindage Argent Le blindage consiste en une
connexion à la terre lorsque
l'alimentation en c.a. est
fournie à un échantillonneur
pour contrôler les émissions
de fréquence radio et la
susceptibilité à ce type
d'émission.
Le blindage n'est pas une masse de
sécurité. Ne pas utiliser le blindage
comme conducteur de courant.
Le fil de blindage des câbles qui sont
connectés au port AUX d'E/S et font
plus de 3 m (10 pieds) doivent être
connectés à la broche 7.
Le câble blindé ne doit être mis à la
terre que par l'une des extrémités du
câble pour éviter des courants de boucle
de masse.
Raccordement d'un capteur
Pour connecter un capteur (p. ex., capteur de pH ou de débit) sur un port de capteur, reportez-vous
à la Figure 12.

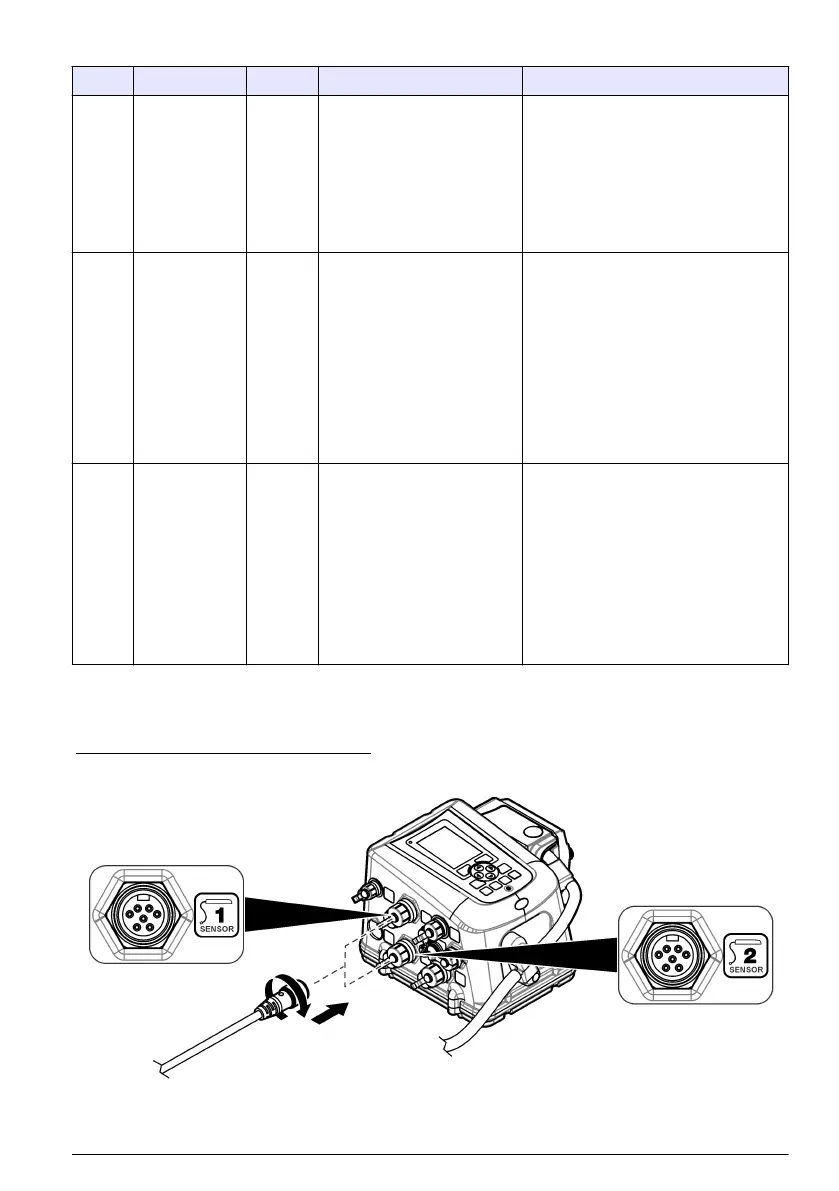

Figure 12 Raccordement d'un capteur
Français 43
