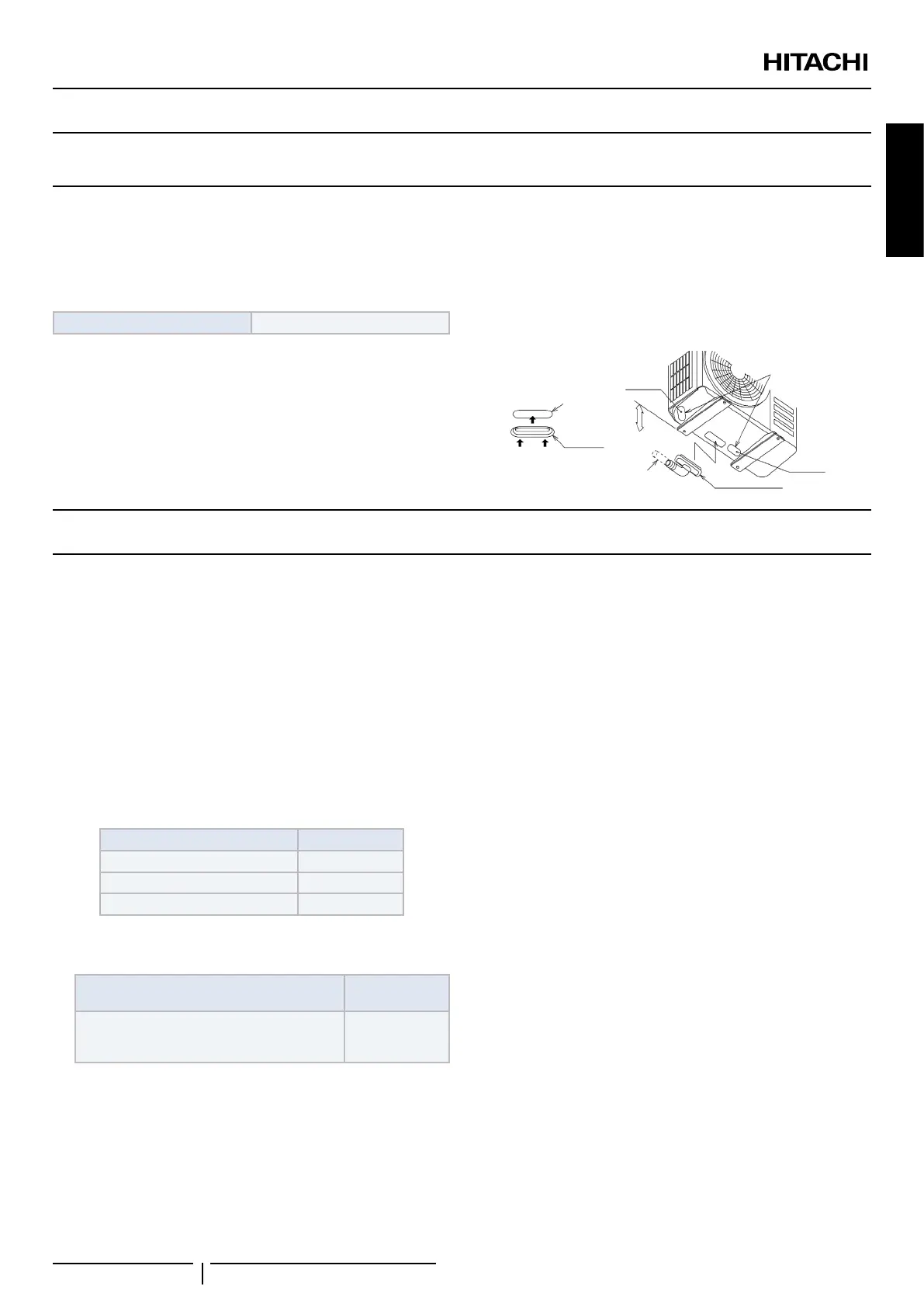

9 TUBERÍA DE DESAGÜE
9.1 ACOPLAMIENTO DEL DESAGÜE
Modelo
Procedimiento de conexión
1
2
3
4
? NOTA
• No utilice este acoplamiento de desagüe en zonas frías, ya que se
podría congelar el agua del desagüe.
• Este acoplamiento no es suciente para recoger el agua del desagüe.
Si es necesario recoger el agua, utilice una bandeja de desagüe que
sea mayor que la base de la unidad y colóquela debajo de la misma.
∅
10 CABLEADO ELÉCTRICO
10.1 COMPROBACIONES GENERALES
1
2
MODELO Z
max
RAS-2WHVRP -
RAS-2.5WHVRP -
RAS-3WHVRP
3
SITUACIÓN DE LOS MODELOS RESPECTO
A IEC 61000-3-2 E IEC 61000-3-12 Ssc “xx”
MODELOS
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
4
5
6
7
? NOTA
En caso de existir más de una fuente de alimentación, asegúrese de que
todas están apagadas.
! PRECAUCIÓN
• Asegúrese de que los tornillos del bloque de terminales estén
rmemente apretados.
• Asegúrese de que el ventilador de la unidad interior y exterior se
hayan parado antes de realizar cualquier trabajo con el cableado
eléctrico o la comprobación periódica.
• Proteja los cables, la tubería de desagüe y las piezas eléctricas de
las ratas u otros animales pequeños. De lo contrario, podrían dañar
las piezas no protegidas y, en el peor de los casos, puede producirse
un incendio.
• Envuelva los cables con cinta adhesiva y tape el oricio para la
conexión del cableado con material sellante para evitar la entrada de
agua condensada e insectos.
• Fije rmemente los cables dentro de la unidad interior utilizando la
brida.
• Introduzca los cables a través del oricio perforable de la tapa lateral
cuando utilice un conducto.
• Sujete el cable del mando a distancia con la abrazadera en el interior
de la caja eléctrica.
• El cableado eléctrico debe cumplir con la normativa local y nacional.
Póngase en contacto con la autoridad local correspondiente para
obtener información acerca de las normas, leyes, regulaciones, etc.
• Compruebe que el cable de tierra está conectado rmemente.
• Conecte un fusible de la capacidad especicada.
! PELIGRO
• No conecte ni ajuste ningún cable ni conexión si el interruptor
principal no está apagado.
• Compruebe que el cable de tierra esté correctamente conectado,
etiquetado y bloqueado de acuerdo con la normativa nacional y
local.
PMML0509 rev.0 - 02/2019
25
ESPAÑOL
