8 TUYAUTERIE FRIGORIFIQUE ET CHARGE DE FLUIDE FRIGORIGÈNE
! ATTENTION
Assurez-vous que l’installation de la tuyauterie de frigorigène satisfait à la norme EN378 et aux réglementations locales.
8.1 MATÉRIAUX DE LA TUYAUTERIE
1 
2 


3 




? REMARQUE
• Un système sans humidité ni souillé d'huile est plus performant et a
une durée de vie supérieure à un système mal entretenu. Veillez tout
particulièrement à ce que l'intérieur des tuyaux de cuivre soit propre
et sec.
• Il n'y a pas de uide frigorigène dans le cycle de l'unité intérieure.
! ATTENTION
• Les dimensions et le diamètre de la tuyauterie externe doivent
être choisis soigneusement an de pouvoir supporter toutes les
contraintes dues aux contractions ou expansions, vibrations ou aux
impulsions du frigorigène.
• Veuillez à protéger l’ensemble de la tuyauterie contre les attaques
environnementales comme l’eau, le gel, la corrosion etc. Si vous
utilisez des tuyaux exibles, veillez à ce qu’ils soient protégés
contre les dommages mécaniques, et ne soient pas soumis à des
contraintes de torsion excessives ou toutes autres contraintes.
• Veillez à ce que les raccords coniques soient accessibles de façon à
faciliter les travaux de maintenance.
• Assurez-vous de préchauffer la tuyauterie frigorique avant
d’interconnecter des unités et, le cas échéant, avant de faire l’appoint
de frigorigène.

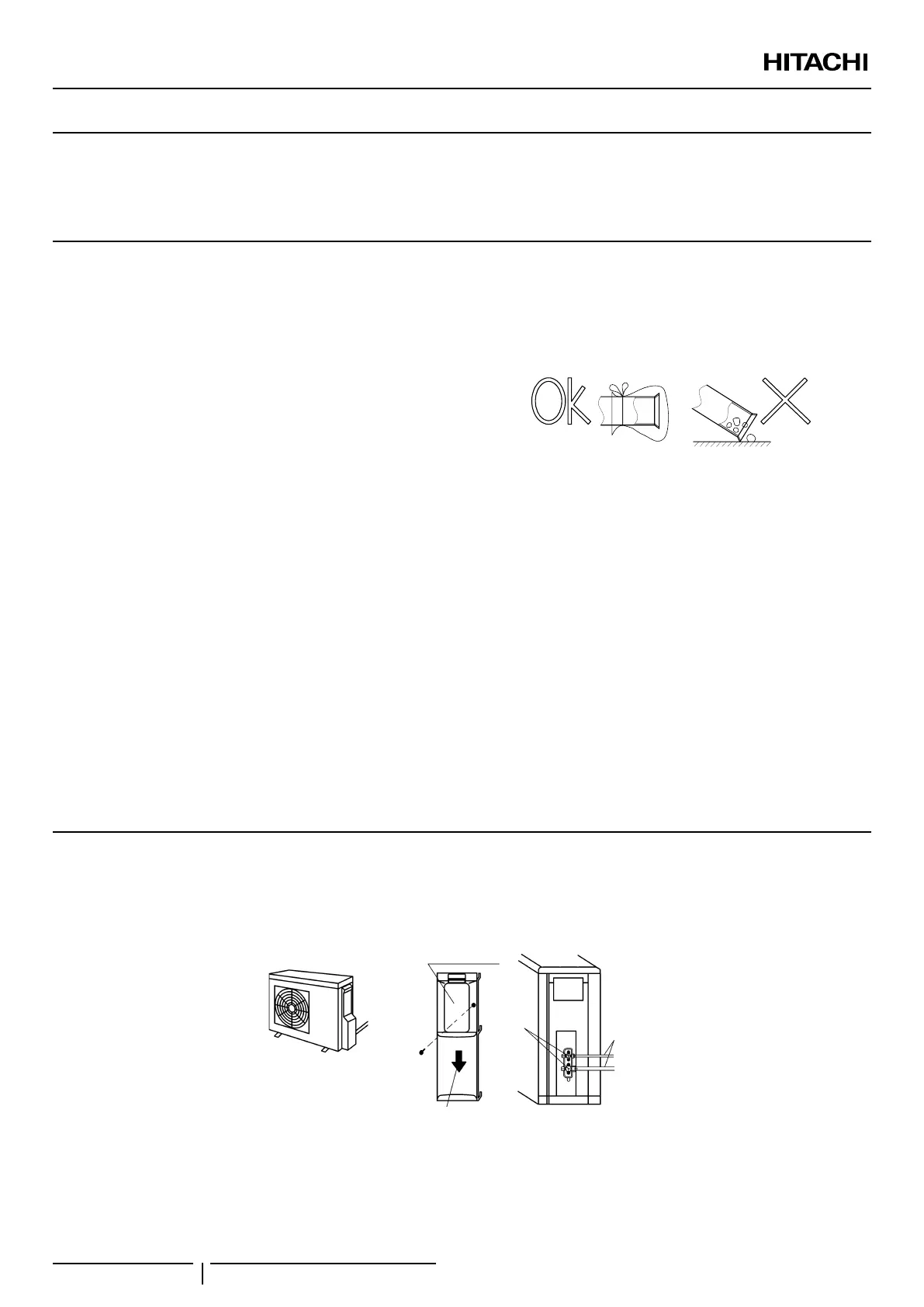

• Avant de faire passer un tuyau par un orice, bouchez-en l'extrémité.
• Ne posez pas de tuyaux directement au sol sans un bouchon ou un
ruban en vinyle à leur extrémité.
• Si l'installation de la tuyauterie doit être réalisée sur deux jours ou
plus, soudez les extrémités des tuyaux et remplissez-les d'azote
exempt d'oxygène via une valve Schrader, pour éviter que de
l'humidité ou des souillures ne s'inltrent.
• N'utilisez pas de matériaux d'isolation contenant de l'ammoniac ; cela
pourrait endommager le cuivre de la tuyauterie et produire des fuites
par la suite.
-





! ATTENTION
• N'utilisez pas de matériaux d'isolation contenant de l'ammoniac ; cela
pourrait endommager le cuivre de la tuyauterie et produire des fuites
par la suite.
• Isolez complètement les tuyauteries de gaz et de liquide frigorigène,
entre les unités intérieures et le groupe extérieur.
• Sinon, de la condensation apparaîtra sur la surface de la tuyauterie.
8.2 RACCORDEMENT DES TUYAUTERIES POUR UN GROUPE EXTÉRIEUR
1 











2 
3 
4 
5 

6 

PMML0509 rev.0 - 02/2019

