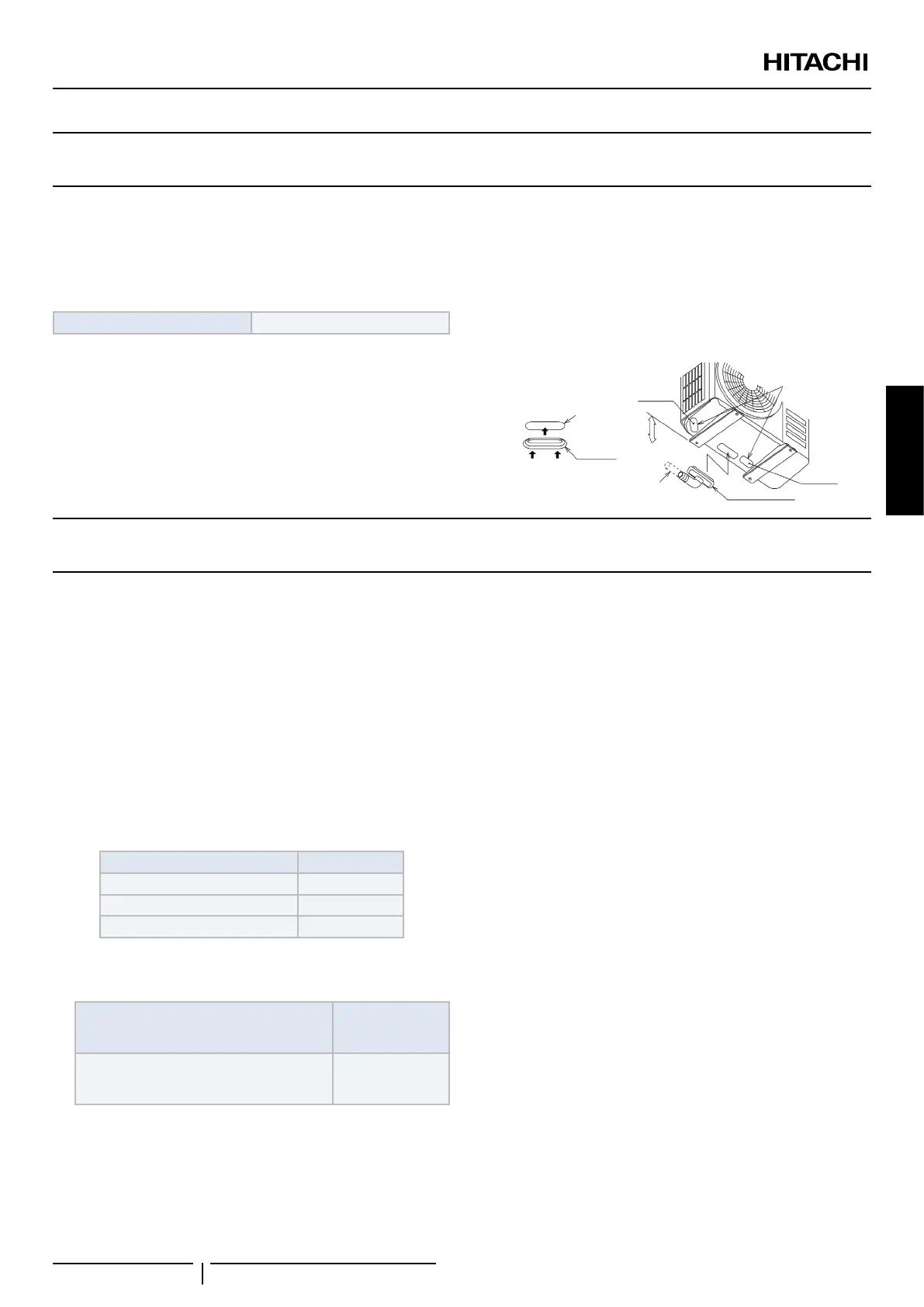

FRANÇAIS
9 TUYAUTERIE D'ÉVACUATION
9.1 BOSSAGE DE PURGE D'ÉVACUATION
Modèle
Procédure de raccordement
1
2
3
4
? REMARQUE
• N’utilisez pas ce bossage de purge dans une zone froide, car l'eau
d'évacuation pourrait geler.
• Ce bossage de purge est insufsant pour collecter toute l'eau
d'évacuation. Si toute l'eau d'évacuation doit être recueillie, prévoyez
un plateau d'évacuation des condensats plus grand que la base de
l'unité et installez-le sous l'unité équipée de l'évacuation.
∅
10 CÂBLAGE ÉLECTRIQUE
10.1 VÉRIFICATION GÉNÉRALE
1
2
MODÈLE Z
max
RAS-2WHVRP -
RAS-2.5WHVRP -
RAS-3WHVRP
3
SITUATION DES MODÈLES SELON
LES NORMES IEC 61000-3-2 ET
IEC 61000-3-12 Ssc « xx »
MODÈLES
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
4
5
6
7
? REMARQUE
Vériez (par des tests le cas échéant) que s'il existe plusieurs sources
d'alimentation, elles sont toutes éteintes.
! ATTENTION
• Vériez que les vis du bloc terminal sont bien serrées.
• Vériez que les ventilateurs intérieur et extérieur sont arrêtés avant
toute intervention sur le câblage électrique ou toute intervention
périodique.
• Protégez les câbles, le tuyau d'évacuation et les composants
électriques des rongeurs ou autres petits animaux. En l'absence de
protection, ces rongeurs risqueraient d'endommager les parties non
protégées, voire de provoquer un incendie.
• Enveloppez les câbles avec le ruban adhésif en accessoire et
bouchez l'orice de connexion du câblage à l'aide de matériau isolant
an de protéger le système des insectes et de l'eau de condensation.
• Fixez fermement les câbles à l'aide du collier de serrage dans l'unité
intérieure.
• Insérez les câbles dans l'orice pré-défoncé du panneau latéral
quand vous utilisez un conduit.
• Fixez le câble de la télécommande à l'intérieur du coffret électrique à
l'aide du collier de serrage.
• Le câblage électrique doit respecter les réglementations nationales
et locales en vigueur. Contactez les autorités locales pour connaître
les normes, règles et réglementations en vigueur.
• Vériez que le câble de terre est solidement connecté.
• Connectez un fusible possédant la puissance spéciée.
! DANGER
• Ne faites aucun réglage et aucune connexion si l'appareil n'est
pas hors tension (interrupteur général sur OFF).
• Vériez que le câble de terre est parfaitement connecté, marqué
et xé, conformément aux réglementations nationales et locales
en vigueur.
PMML0509 rev.0 - 02/2019
53
