19. STROMLAUFPLÄNE/SYSTEMDIAGRAMM
1. VERWENDUNG DER STROMLAUFPLÄNE
UND DER DAMIT ZUSAMMENHÄNGENDEN
INFORMATIONEN ................................... 19-1
2. STROMLAUFPLÄNE................................ 19-3
3. SYSTEMDIAGRAMM .............................. 19-5
4. DIAGRAMM DER
STECKERANORDNUNGEN..................... 19-6
1. VERWENDUNG DER STROMLAUFPLÄNE UND DER DAMIT
ZUSAMMENHÄNGENDEN INFORMATIONEN
(Dieses Kapitel enthält das allgemeine Diagramm der Steckeranordnungen, die Steckerabbildungen und Erläuterungen zu den bei der Störungsbeseitigung
verwendeten Symbole.)

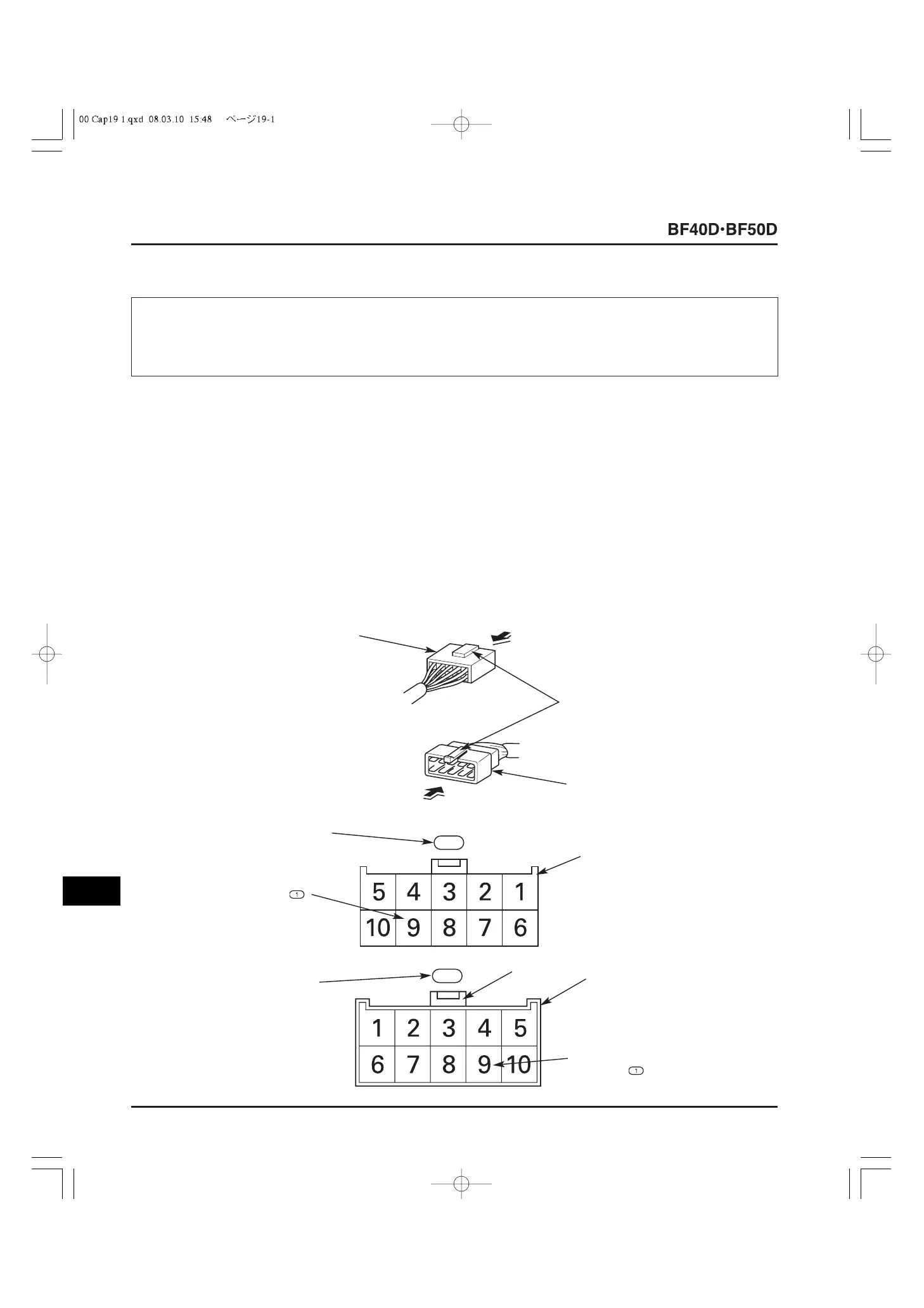

• VERWENDUNG DER STECKERABBILDUNGEN
Die Steckerabbildungen zeigen die Klemmenanordnung, Klemmen-Nummern, Anzahl der Stifte und die Form der Klemme (Steck- oder Einschubklemme).
Bei den Standard-Steckertypen werden sowohl Stecker als auch Steckbuchse dargestellt, während bei zweckbestimmten Steckern nur die
Hauptkabelbaum-Seite gezeigt wird.
Doppelgehäuse sind als Stecker ausgeführt, während es sich bei den Einzelgehäusen um Steckbuchsen handelt.
Bei Steckern und Steckbuchsen ist jeweils die Ansicht von der Klemmenseite her dargestellt.
STECKBUCHSE
STECKER
BLICKRICHTUNG
SPERRE
SPERRE
BLICKRICHTUNG
STECKERNUMMER
STECKERNUMMER
ABBILDUNG EINER STECKBUCHSE
(EINZELGEHÄUSE)
Dies zeigt die Ansicht der Steckbuchse von
der Klemmenseite her.
ABBILDUNG EINES STECKERS
(DOPPELGEHÄUSE)
Dies zeigt die Ansicht des Steckers von
der Klemmenseite her.
KLEMMENANORDNUNG
Die Steckerabbildung zeigt die
Klemmenanordnung des Steckers ,
wobei die Sperre des Steckers nach oben
weist.
KLEMMEN-NUMMER
Die Systemabbildung zeigt die Klemme Nr. 9
des Steckers .
