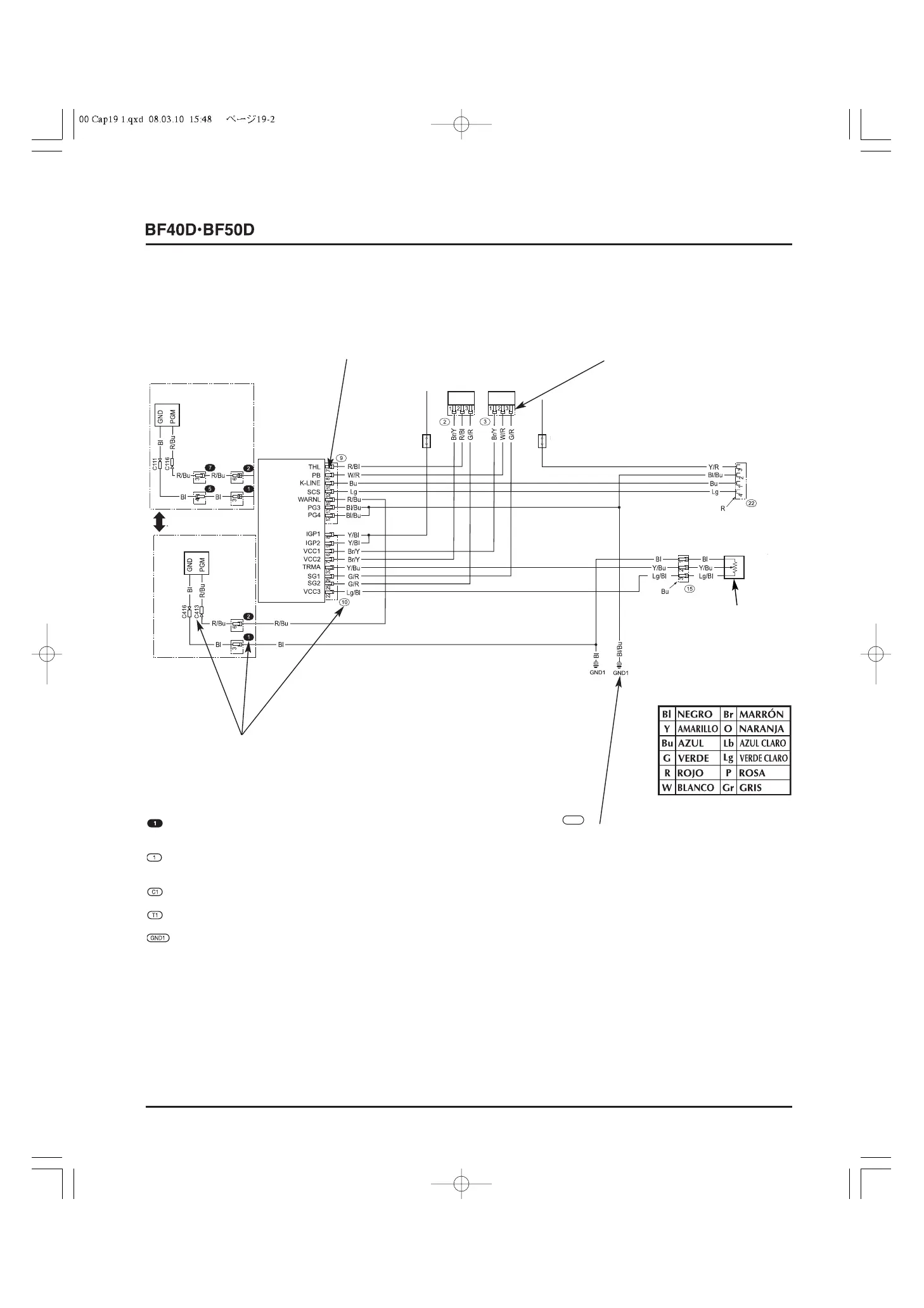

• MODO DE LECTURA DEL DIAGRAMA DE CONEXIONES
N.° DE TERMINAL
SENSOR
de TP
SENSOR
de MAP
DLC
ECM
SENSOR DEL ÁNGULO DE
TRIMADO
[SÓLO EL TIPO DE
TRIMADO/INCLINACIÓN
MOTORIZADOS]
N.° 8
15 A
N.° 5
10 A
SÍMBOLO DEL TERMINAL
Muestra la forma de cada terminal para
identificar si es un terminal macho o
hembra.
GND1
Indica la toma de tierra.
(GND dentro de un círculo seguido
del N.° con fondo blanco)
N.° DE CONECTOR/TERMINAL
Cada conector y terminal tiene un número para ayudar a los usuarios a encontrar la
posición y la forma del conector y la disposición de terminales consultando el "Plano de
la disposición general de conectores" y/o el "Plano de conectores". Todos los números de
conector/terminal mostrados en este manual de servicio son los uno de los que se
muestran en esta sección.
: Conector que retransmite desde un mazo de cables a un mazo de cables (N.° dentro
de un círculo con fondo negro)
: Conector que se conecta a equipo eléctrico (N.° dentro de un círculo con fondo
blanco)
: Conector (C dentro de un círculo seguido del N.° con fondo blanco)
: Terminal (T dentro de un círculo seguido del N.° con fondo blanco)
: Tierra (GND dentro de un círculo seguido del N.° con fondo blanco)
TIPO CON CONTROL
REMOTO
LUZ INDICADORA
TIPO DE CAÑA DEL
TIMÓN
LUZ INDICADORA
723
