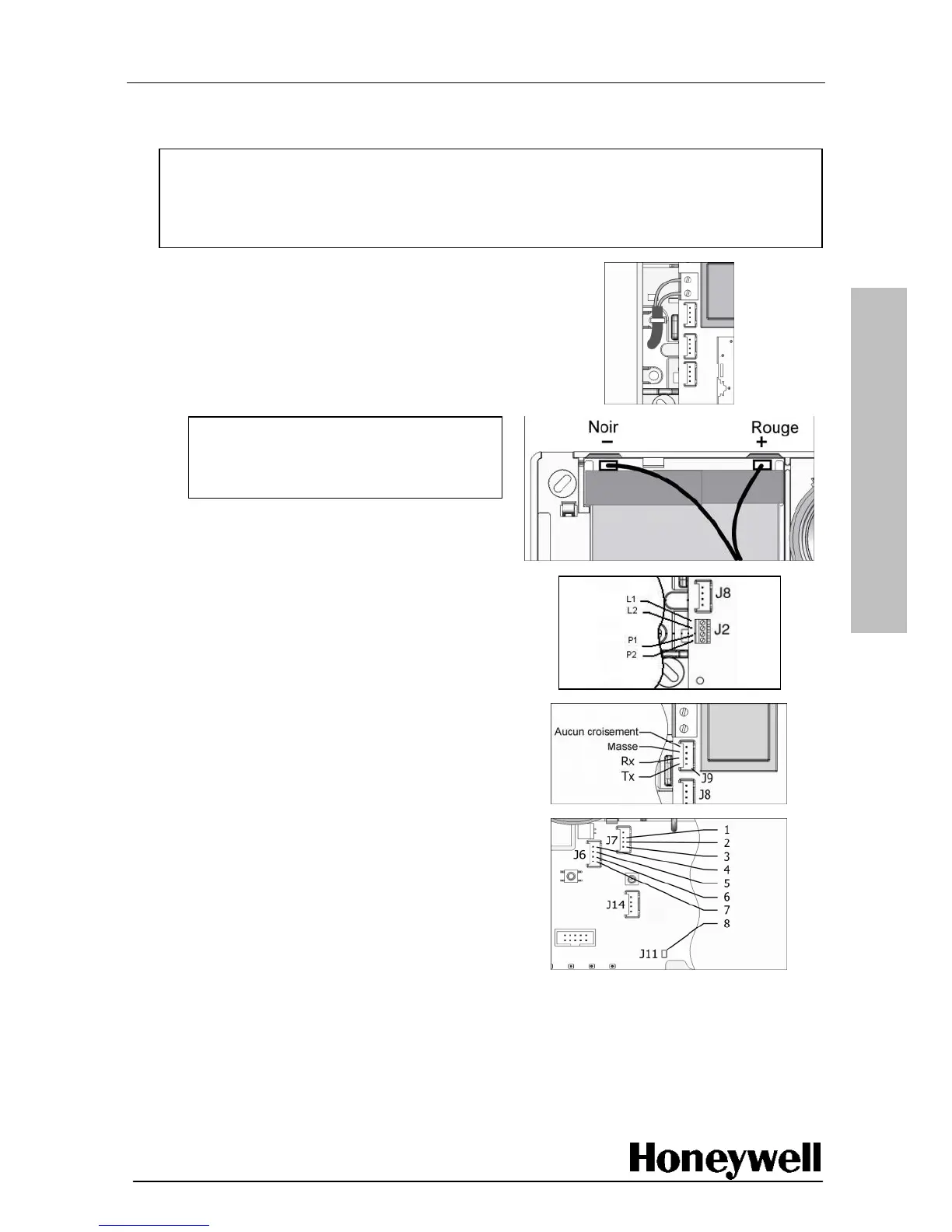

Câblage de la centrale
Le câblage secteur doit être effectué conformément aux réglementations et directives nationales
et locales en vigueur.
AVERTISSEMENT : TOUT TRAVAIL ĒLECTRIQUE MENĒ SUR LA
CENTRALE DOIT ÊTRE EFFECTUĒ PAR DU PERSONNEL QUALIFIĒ.
Attention : ne laissez pas la batterie branchée sur la centrale sans
alimentation secteur.
1. À l’aide d’un câble flexible de 2 x 0,75 mm
2
ou
d’un câble rigide de 2 x 1 mm
2
, raccordez le
câblage secteur et maintenez-le en place
au moyen d’un collier de câblage.
Utilisez le deuxième point d’attache en cas
d’acheminement vertical du câble jusqu’en
sortie de la centrale.
Attention : Pour prévenir toute
défaillance de l’équipement,
branchez les fils de la batterie aux
bornes appropriées de la batterie.
2. Branchez les fils de la batterie.
3. Si nécessaire, procédez au branchement d’un
câble RTC
4. Si nécessaire, branchez un périphérique x10,
comme représenté.
5. Si nécessaire, branchez un terminal
d’interphonie distant (tp800), comme
représenté et décrit ci-dessous. Assurez-vous
que le cavalier j11 (8) est installé.
Connecteur j7 Connecteur j6
1 CMD 4 sabotage Ext.
2 micro 5 sabotage Ext.
3 haut-parleur 6 audio −
7 audio +
6. Enclenchez l’alimentation secteur. Exécutez la procédure suivante pour enregistrer
le clavier TCU.
