MOUNTING
STEP
THREE:
Mounting

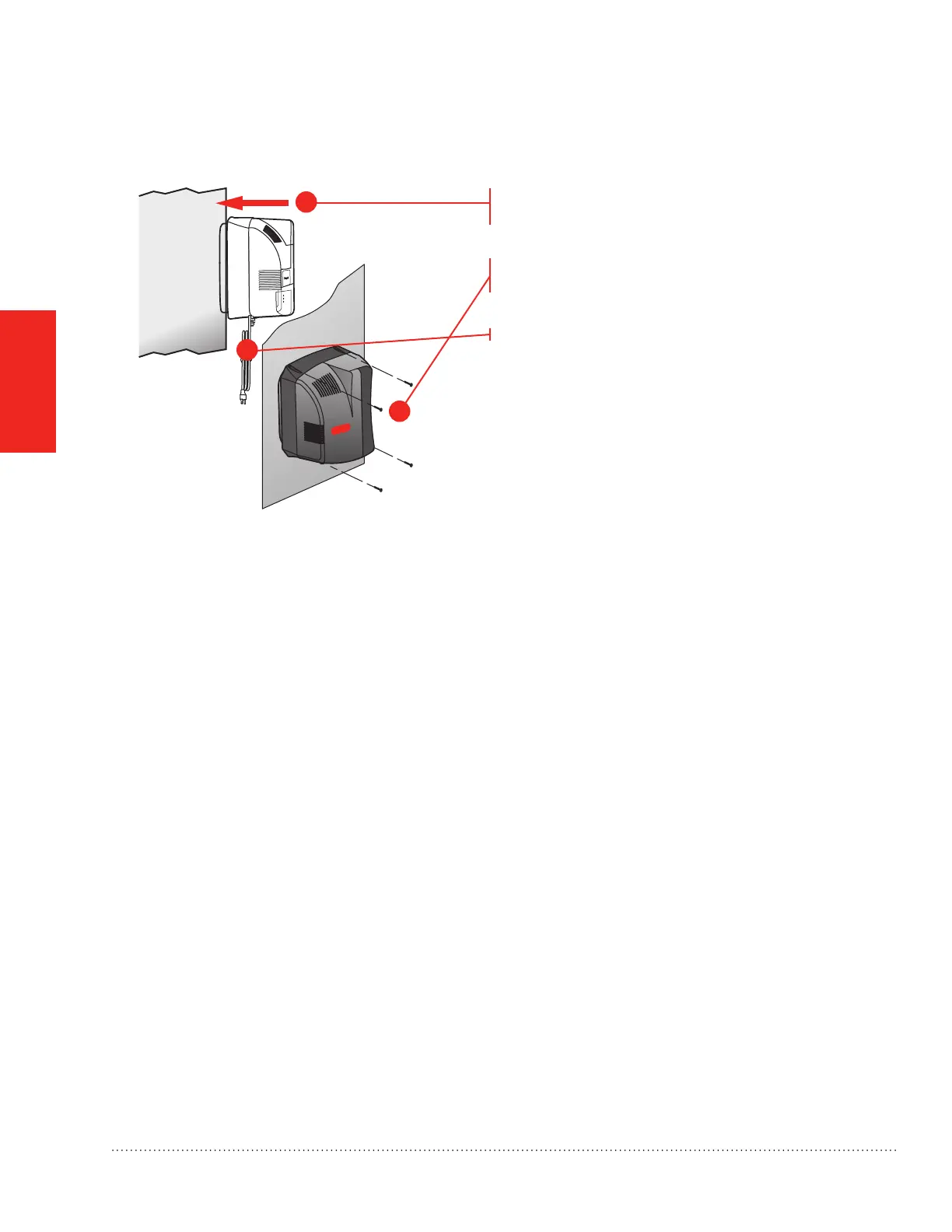

Slide the Fan model evenly into the duct hole. V
erify
the humidifier is level.
Fasten the humidifier to the duct using four self-drilling
sheet metal screws pr
ovided.
Do not plug the humidifier in yet.
MCR29934
1
2
3
F
an Model Installation
Humidifier 69-2413EF—01
10
11
13
