MONTAGE
11
Humidificateur 69-2413EF—01

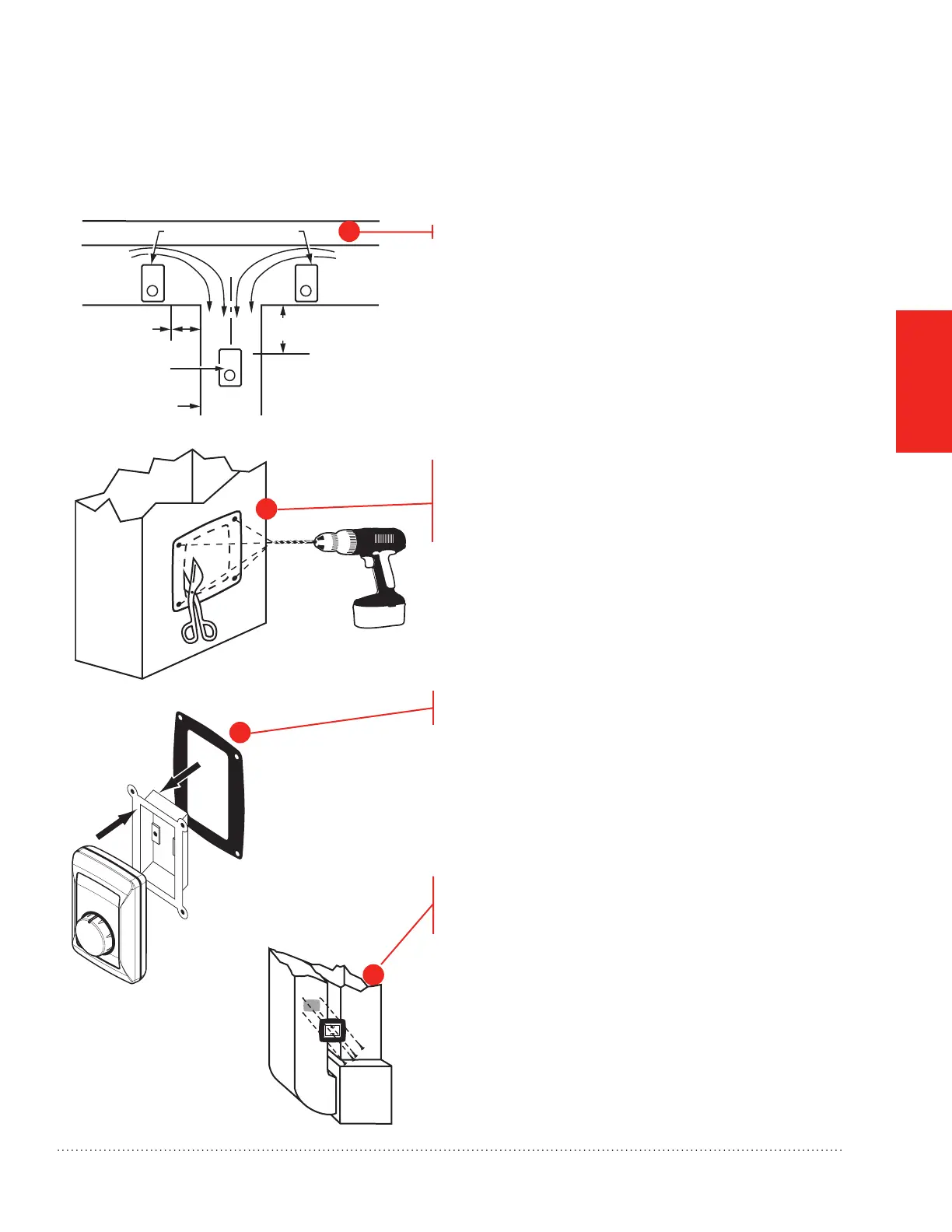

Installation du régulateur de l’humidificateur
OPTION 1 : Installation en gaine de l’humidistat H8908 (fourni)
Si un régulateur différent est utilisé, consultez les instructions d’installation fournies avec le régulateur utilisé
Choisissez un emplacement sur la gaine.
Appliquez un gabarit adhésif sur la gaine et les
orifices de perçage pour les vis de montage. Coupez
le long des pointillés du gabarit avec des cisailles à
tôle.
Retirez le support de base de l’humidistat. Glissez le
joint noir sur le support de base.
Fixez le support de base à la gaine. Fixez à la gaine
avec quatre vis de 25 mm (1 po) fournies.
EMPLACEMENTS POSSIBLES
RETOUR
D’AIR
RETOUR
D’AIR
MAXIMUM
152 mm (6 po)
MINIMUM
381 mm (15 po)
EMPLACEMENT
PRÉFÉRABLE
GAINE DE
RETOUR D’AIR
MF13369
2
4
1
3
