CÂBLAGE

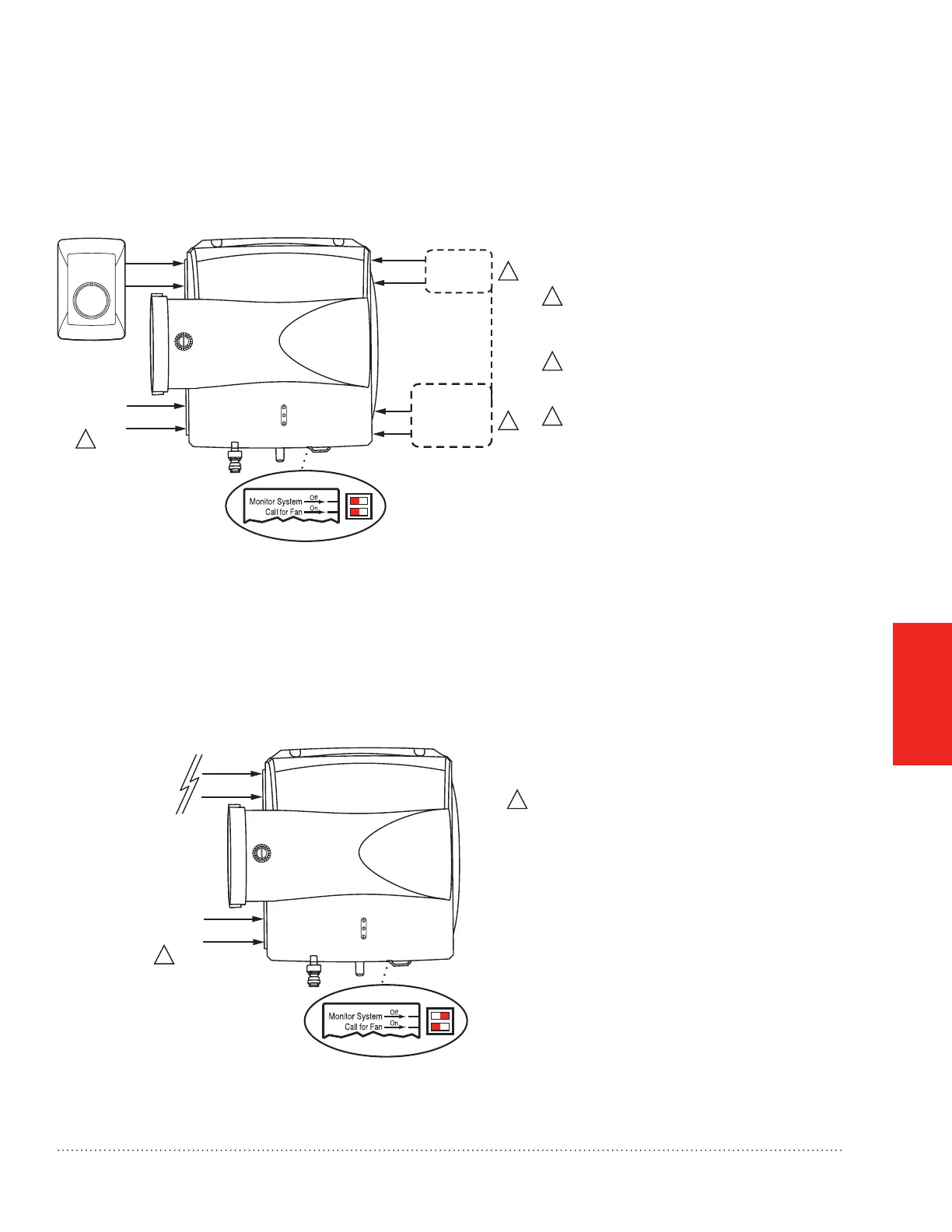

Configuration du câblage : Modèles avancés
(HE150/HE250/HE300)
Câblage du modèle H8908 pour humidifier uniquement avec appel de chauffage ou de ventilateur.
Câblage des modèles TrueIAQ, VisionPRO IAQ ou Prestige, en utilisant le régulateur intelligent pour programmer
les appels d’humidité avec le chauffage, le refroidissement ou à la demande.
H8908
10
OFFON
20
30
40
50
60
MFCR29938
GT OU W
G OU W
C
OR
DISPOSITIF DE
VÉRIFICATION
DE PRÉSENCE
D’AIR
AFS
AFS
HUM
LES MODÈLES HE150/HE250 UTILISENT UN TRANSFORMATEUR DE 15 VA
CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LES MODÈLES HE100/HE200 UTILISENT UN TRANSFORMATEUR DE 10 VA
CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LE MODÈLE HE300 UTILISE UNE PRISE SUR CORDON DE SECTEUR.
CONNECTEZ G POUR HUMIDIFIER EN CAS D’APPEL DU VENTILATEUR.
CONNECTEZ W POUR HUMIDIFIER EN CAS D’APPEL DE CHALEUR.
NE CONNECTEZ JAMAIS LES DEUX. CONNECTEZ C LORSQUE G OU W
EST UTILISÉ.
UTILISEZ UN DISPOSITIF DE VÉRIFICATION DE PRÉSENCE D’AIR AU LIEU
DE LA CONNEXION G/W POUR HUMIDIFIER À TOUT MOMENT LORSQUE
LE VENTILATEUR FONCTIONNE.
1
1
2
3
3
2
HUMIDIFICATEUR
HE150 (ILLUSTRÉ), HE250, HE300
ENTRÉE
ÉLECTRIQUE
MFCR29939
HUMIDIFICATEUR
HE150 (ILLUSTRÉ), HE250, HE300
DU
RÉGULATEUR
D’HUMIDITÉ
ENTRÉE ÉLECTRIQUE
HUM
LES MODÈLES HE150/HE250 UTILISENT UN TRANSFORMATEUR DE 15 VA
CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LES MODÈLES HE100/HE200 UTILISENT UN TRANSFORMATEUR DE 10 VA
CÂBLÉ DANS UNE ENTRÉE DE 24 V.
LE MODÈLE HE300 UTILISE UNE PRISE SUR CORDON DE SECTEUR.
1
1
Humidificateur 69-2413EF—01
