31
Exigences d'évacuation
• Un tuyau d’évacuation neuf est fourni avec le lave-
vaisselle. Si ce tuyau n’est pas suffisamment long, utiliser
un tuyau d’évacuation neuf de longueur maximale de 12'
(3,7 m) (pièce numéro 3385556) qui satisfait les critères
des normes de test AHAM/IAPMO en vigueur, est résistant
à la chaleur et aux détergents, et peut être connecté au
raccord d’évacuation de 1" (2,5 cm) du lave-vaisselle.
• Veiller à raccorder le tuyau d’évacuation à la canalisation
d’égout en T ou au raccord de broyeur à déchets en
amont du siphon du circuit de plomberie du domicile, et à
au moins 20" (50,8 cm) au-dessus du sol. On recommande
de lover le tuyau d’évacuation et de le fixer solidement
sur la face inférieure du plan de travail, ou de le raccorder
à un dispositif de brise-siphon.

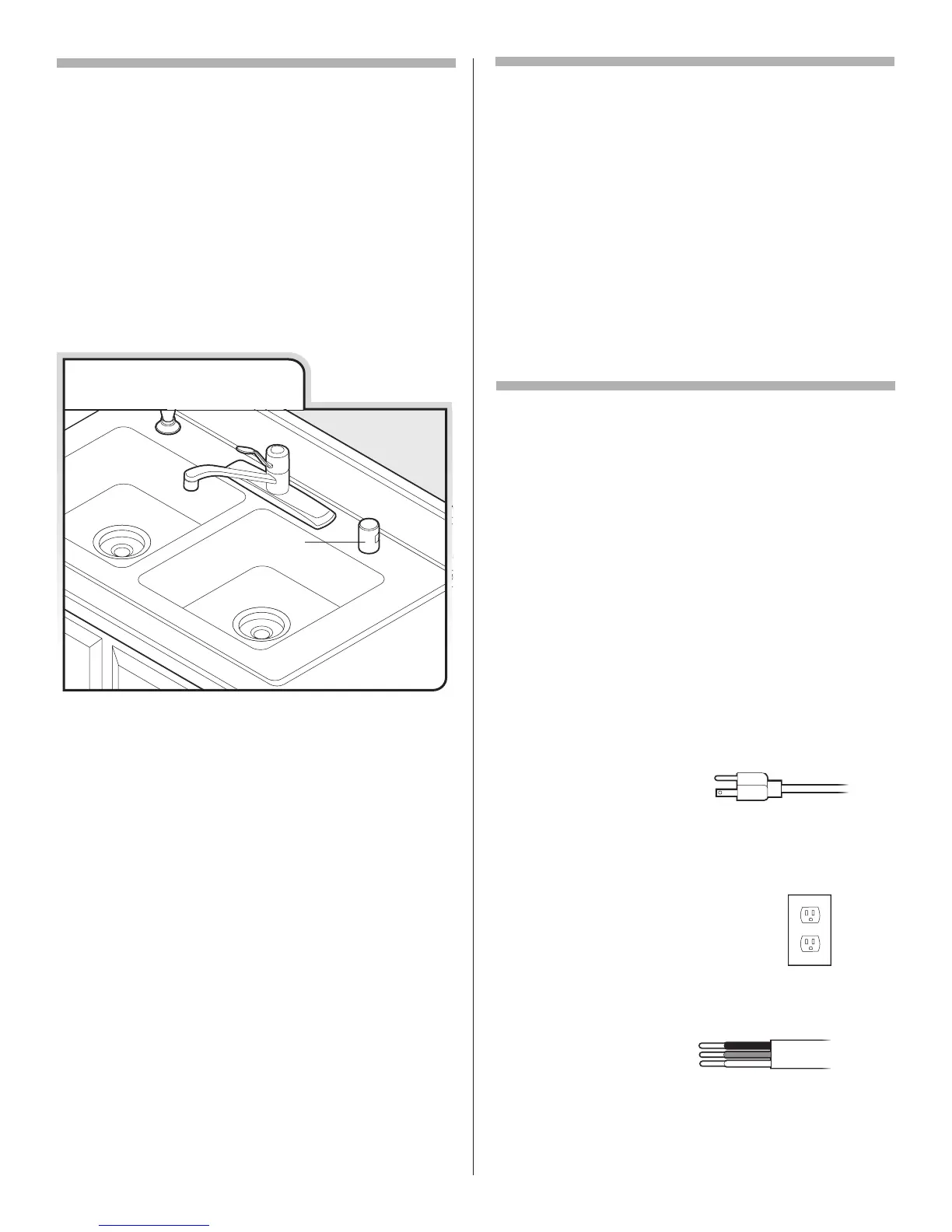

• Utiliser un dispositif de brise-siphon si le tuyau
d’évacuation est raccordé au circuit de plomberie du
domicile à moins de 20" (50.8 cm) au-dessus du sous-
plancher ou du plancher.
• Utiliser des raccords de diamètre intérieur minimal de ¹⁄₂"
pour le conduit d’évacuation.
• Si nécessaire, le dispositif de brise-siphon doit être
installé conformément aux instructions d’installation de ce
dernier. Lors du raccordement du dispositif de brise-
siphon à la canalisation d’égout en T ou au raccord de
broyeur à déchets, un tuyau en caoutchouc (non fourni)
sera nécessaire.
Spécifications électriques
S’assurer que le raccordement électrique et la taille des
conducteurs sont adéquats et conformes au code national
de l’électricité, ANSI/NFPA 70 – dernière édition, et à tous
les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire des normes des codes ci-
dessus, contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
On doit disposer des éléments suivants :
• Une source d'alimentation de 120 V, 60 Hz, CA
uniquement, de type 15 ou 20 ampères, protégée par
fusible et reliée à la terre.
• Uniquement des conducteurs de cuivre.
Nous recommandons :
• L’utilisation d'un fusible ou disjoncteur temporisé.
• Un circuit séparé.
Pour le raccordement du lave-
vaisselle avec un cordon
d'alimentation électrique :
• Utiliser l'ensemble de cordon d'alimentation électrique
(homologation UL) (pièce numéro 4317824) pour
utilisation avec lave-vaisselle.
• Le cordon d'alimentation électrique
doit être branché dans une prise à
trois alvéoles reliée à la terre située
dans le placard, près de l'ouverture
du lave-vaisselle. La prise doit être
conforme à tous les codes et
règlements locaux.
Pour le raccordement direct du lave-vaisselle :
• Utiliser des
conducteurs de cuivre
gainés non métalliques
ou blindés souples avec
conducteur de liaison à la terre qui satisfassent aux
exigences de l'installation électrique du domicile, et
qui soient conformes aux prescriptions des codes et
règlements locaux.
• Utiliser un serre-câble (homologation UL ou CSA).
Spécifications de l’alimentation en eau
• Une canalisation d’eau chaude, sous pression de 20 à
120 lb/po
2
(138–862 kPa) peut être inspectée par un
plombier certifié.
• Température de l’eau de 120°F (49°C) à l’entrée du lave-
vaisselle.
• Canalisation de cuivre de diamètre externe de ³⁄₈" avec
raccord à compression ou canalisation d’arrivée d’eau
flexible à tresse d’acier (pièce numéro 4396897RP).
REMARQUE :
L'emploi d'un tuyau de plastique d'un
minimum de ¹⁄₂" n'est pas recommandé.
• Raccord coudé à 90° avec raccord de tuyau de ³⁄₄" avec
rondelle de caoutchouc.
• Ne pas souder à moins de 6" (15,2 cm) de l’électrovanne
d’admission d’eau.
