Dispositif de
brise-siphon
Grosse bride pour
tuyau d'évacuation
argentée
TTTuyau
d'évacuation
SiphonSiphonSiphon
TConnecteur de
tuyau de
caoutchouc
BBrides à vis
R
Canalisation
d'égout en T
Pas de broyeur à déchets -
avec brise-siphon
1. Raccorder l’extrémité noire du tuyau
d’évacuation au dispositif de brise-
siphon et couper si nécessaire. (Ne
pas couper la section ondulée.)
2. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de la
grosse bride pour tuyau d’évacuation
argentée (fournie). À l’aide d'une pince,
serrer la bride pour l’ouvrir et la mettre
en position. Si le tuyau d’évacuation a
été coupé, utiliser une bride à vis de
1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement de la
canalisation d'égout en T au dispositif
de brise-siphon.
T
Tuyau
d'évacuation
Siphon
Siphon
T
Connecteur
de tuyau de
caoutchouc
Broyeur à déchets - avec brise-siphon
Brides à vis
Brides à vis
EntrEntrée du broyeur
à déchets
B
Dispositif de
brise-siphon
G
Grosse bride pour
tuyau d'évacuation
argentée
1
2
3
4
5
Extrémité
noire
1
2
3
Extrémité
noire

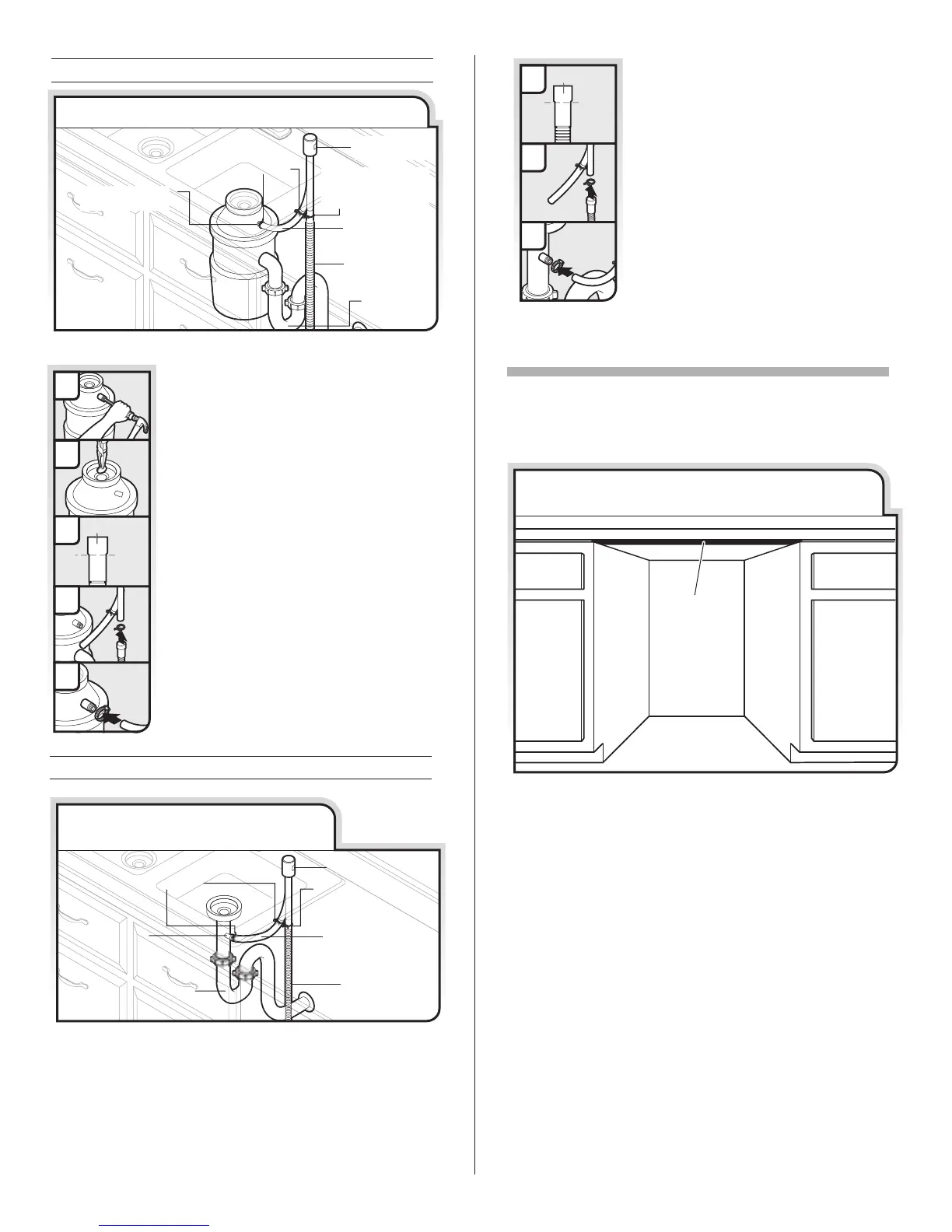

Option C - broyeur à déchets - avec brise-siphon
Option D - pas de broyeur à déchets – avec brise-siphon
1. À l’aide d’un marteau et d’un
tournevis, enfoncer le bouchon
d’obturation dans le broyeur à
déchets.
2. Retirer le bouchon d’obturation à
l’aide d'une pince à pointe biseautée.
3. Raccorder l’extrémité noire du tuyau
d’évacuation au dispositif de brise-
siphon et couper si nécessaire. (Ne
pas couper la section ondulée).
4. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de la
grosse bride de tuyau d’évacuation
argentée (fournie). À l’aide d'une pince,
serrer la bride pour l’ouvrir et la mettre
en position. Si le tuyau d’évacuation a
été coupé, utiliser une bride à vis de
1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement du dispositif de
brise-siphon au raccord du broyeur à
déchets.
Installation de la barrière anti-humidité
(sous un plan de travail en bois)
Barrière
anti-humidité
1. Veiller à ce que la zone se trouvant sous le placard
soit propre et sèche avant d'installer la barrière anti-
humidité.
2. Ôter l'endos de la barrière anti-humidité et appliquer
la barrière sur le dessous du plan de travail, le long de
la rive avant du comptoir.
Installation de la barrière anti-
humidité (sous un plan de travail
en bois)
36
