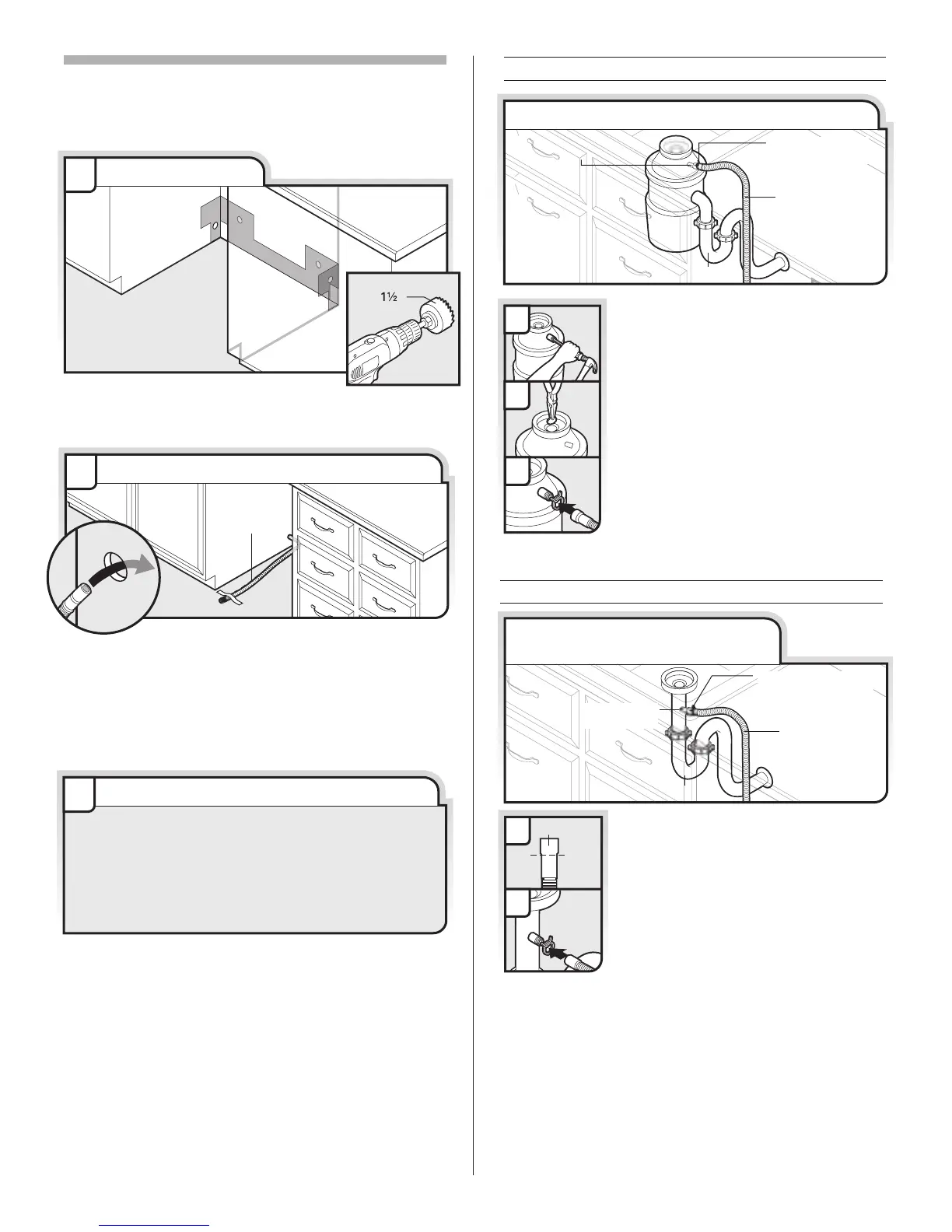

Perçage du trou
1
(3,8 cm)
"
Si nécessaire, percer un trou de 1¹⁄₂" (3,8 cm) de diamètre
dans la paroi du placard ou l’arrière de l’ouverture la plus
proche de l’évier.
Installation du tuyau d’évacuation
IMPORTANT : Utiliser toujours un tuyau d’évacuation
neuf. Vérifier les codes locaux pour déterminer si un
dispositif de brise-siphon est nécessaire.
Raccorder le tuyau d'évacuation à la canalisation
d'égout en T ou au broyeur à déchets en utilisant l'une
des options suivantes :
• Option A, Broyeur à déchets - sans brise-siphon
• Option B, Pas de broyeur à déchets - sans brise-siphon
• Option C, Broyeur à déchets - avec brise-siphon
• Option D, Pas de broyeur à déchets - avec brise-siphon
Raccordement du tuyau d'évacuation
3
Acheminement du tuyau d'évacuation
2
Tuyau
d'évacuation
Insérer le tuyau d’évacuation tel qu’indiqué à travers le
trou dans le placard et l’acheminer jusqu’au point de
raccordement du tuyau d’évacuation (au centre de
l'ouverture, à l'avant). Fixer le tuyau d’évacuation au
plancher avec du ruban adhésif dans la zone indiquée.
Cela l’empêchera de bouger lors de l’insertion du lave-
vaisselle dans l'ouverture du placard.
IMPORTANT : Le raccordement du tuyau d’évacuation à la
canalisation d’égout en T ou au raccord de broyeur à
déchets doit être réalisé en amont du siphon du circuit
d’évacuation et à au moins 20" (50,8 cm) au-dessus du
plancher de l’espace d’installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le
tenir à distance du plancher.
Tuyau
d'évacuation
SiphonSiphonSiphon
Entrée du broyeur
à déchets
Entrée du broyeur
à déchets
Entrée du broyeur
à déchets
Broyeur à déchets - sans brise-siphon
Grosse bride pour
tuyau d'évacuation
argentée
1. À l’aide d’un marteau et d’un
tournevis, enfoncer le bouchon
d’obturation dans le broyeur à
déchets.
2. Retirer le bouchon d’obturation à
l’aide d'une pince à pointe
biseautée.
3. Fixer le tuyau d’évacuation sur le
raccord de broyeur à déchets à
l’aide de la grosse bride pour
tuyau d’évacuation argentée
(fournie). À l’aide d'une pince,
serrer la bride pour l’ouvrir et la
mettre en position.
1
3
2
Option A - broyeur à déchets – sans brise-siphon
Tu y
d’é v
Tu y
d’é v
Tuyau
d'évacuation
Siphon
SiphonSiphon
Pas de broyeur à déchets -
sans brise-siphon
Raccord TRaccord T
Canalisation
d'égout en T
GrGrosse bride pour
tuyau d'évacuation
argentée
1. Raccorder l’extrémité noire du tuyau
d’évacuation à la canalisation d'égout en
T et couper si nécessaire.
(Ne pas couper la section ondulée).
2. Fixer l'extrémité noire du tuyau
d’évacuation à la canalisation d'égout en
T à l’aide d’une grosse bride pour tuyau
d’évacuation argentée (fournie). À l’aide
d'une pince, serrer la bride pour l’ouvrir
et la mettre en position. Si le tuyau
d’évacuation a été coupé, utiliser une
bride à vis de 1¹⁄₂" à 2" (3,8 à 5 cm) (non
fournie).
1
2
Extrémité
noire
Option B - pas de broyeur à déchets – sans brise-siphon
35
