32
1¹⁄₂"
(3,8 cm)
Cordon d'alimentation
électrique - Perçage du trou
1
Emplacement préféré
Emplacement préféré
Emplacement recommandé
Autre emplacement possible
Autre emplacement possible
Emplacement facultatif
Percer un trou de 1¹⁄₂" (3,8 cm) dans la paroi latérale
ou arrière du placard.
Voir les dimensions du produit et de l’ouverture
d’encastrement du placard.

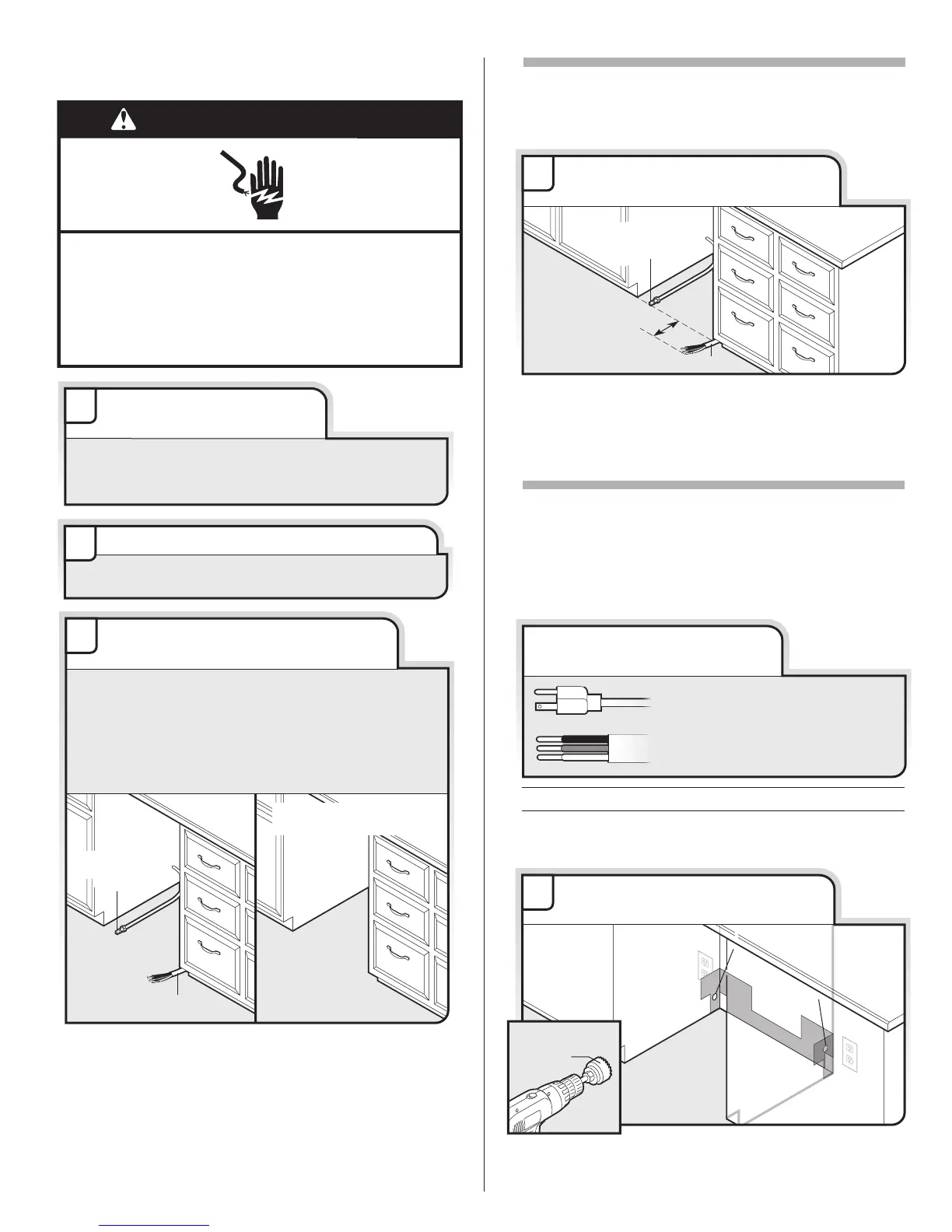

AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur).
Le non-respect de cette instruction peut causer
un décès ou on choc électrique.
Avant d’entreprendre l’installation du lave-vaisselle,
interrompre l’alimentation du circuit au niveau du
boîtier de distribution (fusible ou disjoncteur).
Déconnecter la source
de courant électrique
1
Fermer l'alimentation en eau raccordée au lave-vaisselle.
2
Fermeture de l'alimentation en eau
Câble
Canalisation
d’eau
Canalisation
d’eau
Canalisation
d'eau
L'utilisateur possède-t-il déjà
des moyens de raccordement?
3
Oui —Suivre les instructions de la section
Non—Suivre les instructions de la section
Moyens de raccordement
existants
Moyens de raccordement
e
xistants
Moyens de raccordement
pré-existants
A
r
A
r
Aucun moyen de
raccordement existant
“Préparation de l'ouverture d'encastrement du placard -
Moyens de raccordement pré-existants”.
“Préparation de l'ouverture d'encastrement du placard -
Nouveaux moyens de raccordement”.
INSTRUCTIONS D'INSTALLATION
Préparation de l'ouverture
d'encastrement du placard – Nouveaux
moyens de raccordement
Quel type de connexion
l'utilisateur emploie-t-il?
Cordon d’alimentation :
Voir les instructions pour l’Option A
Câblage direct :
Voir les instructions pour l’Option B
Cordon d'alimentation électrique :
Suivre les instructions de l'option A
Raccordement direct :
Suivre les instructions de l'option B
Préparation et acheminement de l’alimentation
électrique
Option A, cordon d’alimentation :
6
”
(15,2 cm)
1
Canalisation
d'eau
Câble
Vérification de l'emplacement
du circuit d'eau et d'électricité
Si la canalisation d’eau et le câble dépassent des
emplacements indiqués, passer à la section “Installation
du tuyau d'évacuation”. S’ils ne sont pas assez longs,
suivre les instructions dans la section “Préparation de
l'ouverture d'encastrement du placard – Nouveaux
moyens de raccordement”.
Préparation de l'ouverture
d'encastrement du placard
– Moyens
de raccordement préexistants
REMARQUE : On doit disposer d'une prise à trois
alvéoles, reliée à la terre, située dans un placard qui se
trouve près de l'ouverture du lave-vaisselle.
