47

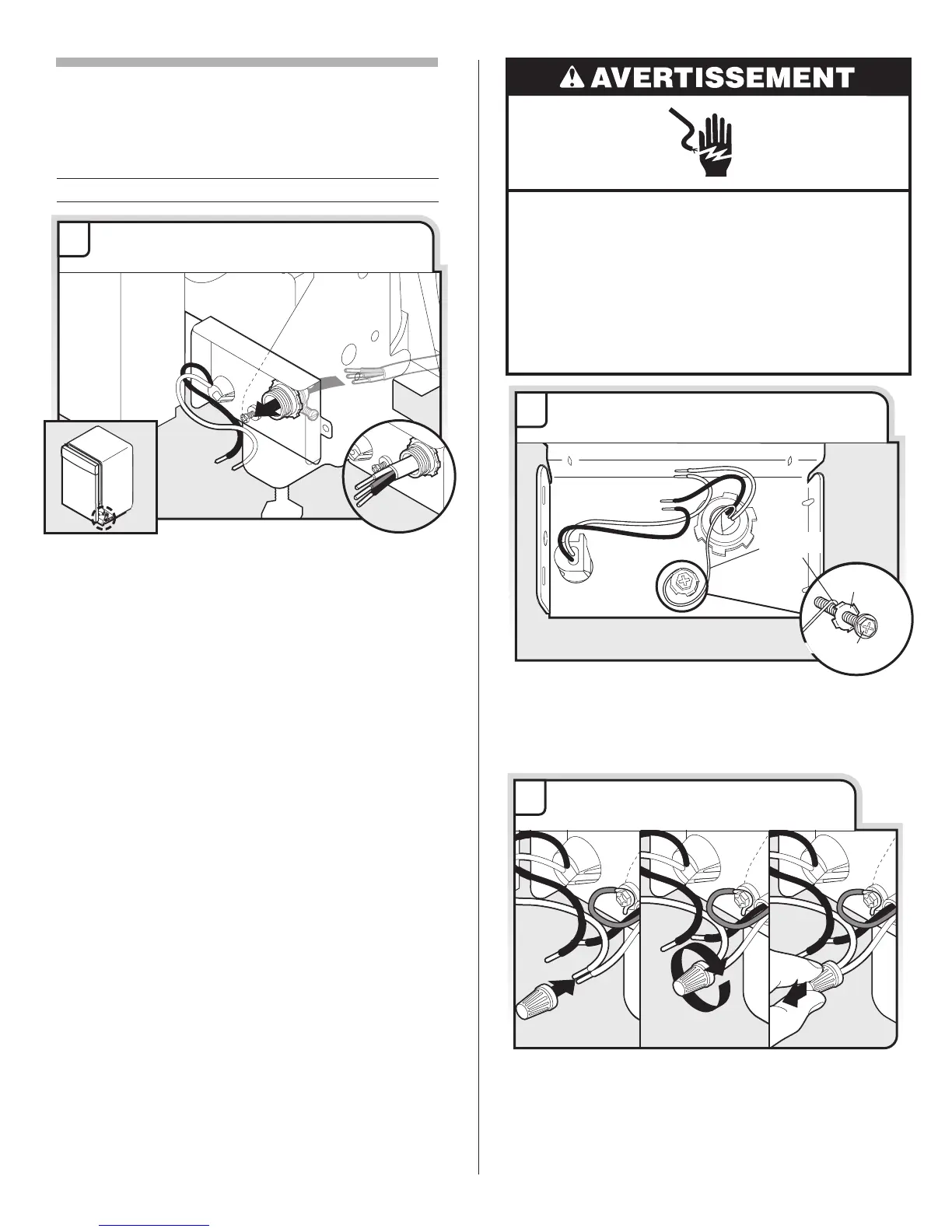

Raccordement électrique direct
Acheminer le cordon d’alimentation de façon à ce qu’il
ne touche ni le moteur du lave-vaisselle, ni la partie
inférieure de la cuve du lave-vaisselle. Tirer le câble pour
le faire passer à travers le serre-câble (homologation
UL/CSA) dans le boîtier de connexion. Le serre-câble
n’est pas fourni avec le lave-vaisselle. Le propriétaire
doit acheter un serre-câble à vis de ⁷⁄₈".
Sélectionner des connecteurs de fils (homologation UL ou
CSA) (non fournis) conçus pour le raccordement du
câblage du domicile au câblage de calibre 16 du lave-
vaisselle.
1
Raccordement direct - Acheminement
du câble dans le boîtier de connexion
Option B, raccordement direct :
REMARQUE : Si le cordon d’alimentation a été
raccordé précédemment, passer à la section “Fixation
du lave-vaisselle dans l’ouverture d’encastrement du
placard”.
Former un crochet en U avec le conducteur nu de liaison
à la terre. Enrouler le crochet du conducteur de liaison à
la terre sur la vis de liaison à la terre et sous la rondelle
(dans le sens horaire). Serrer fermement le connecteur
de liaison à la terre.
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Ct
Fil de mise
à la terre
Raccordement direct - Raccordement
du fil de mise à la terre
2
Rondelle
Connecteur de mise à la terre
REMARQUE : Installer un serre-câble (homologation UL
ou CSA). Tirer doucement sur les conducteurs pour
vérifier qu’ils sont bien fixés.
Connecter le conducteur noir avec le noir et le
conducteur blanc avec le blanc à l’aide des connecteurs
de fils (homologation UL ou CSA) (non fournis).
Raccordement direct -
Raccordement des fils restants
3
