40

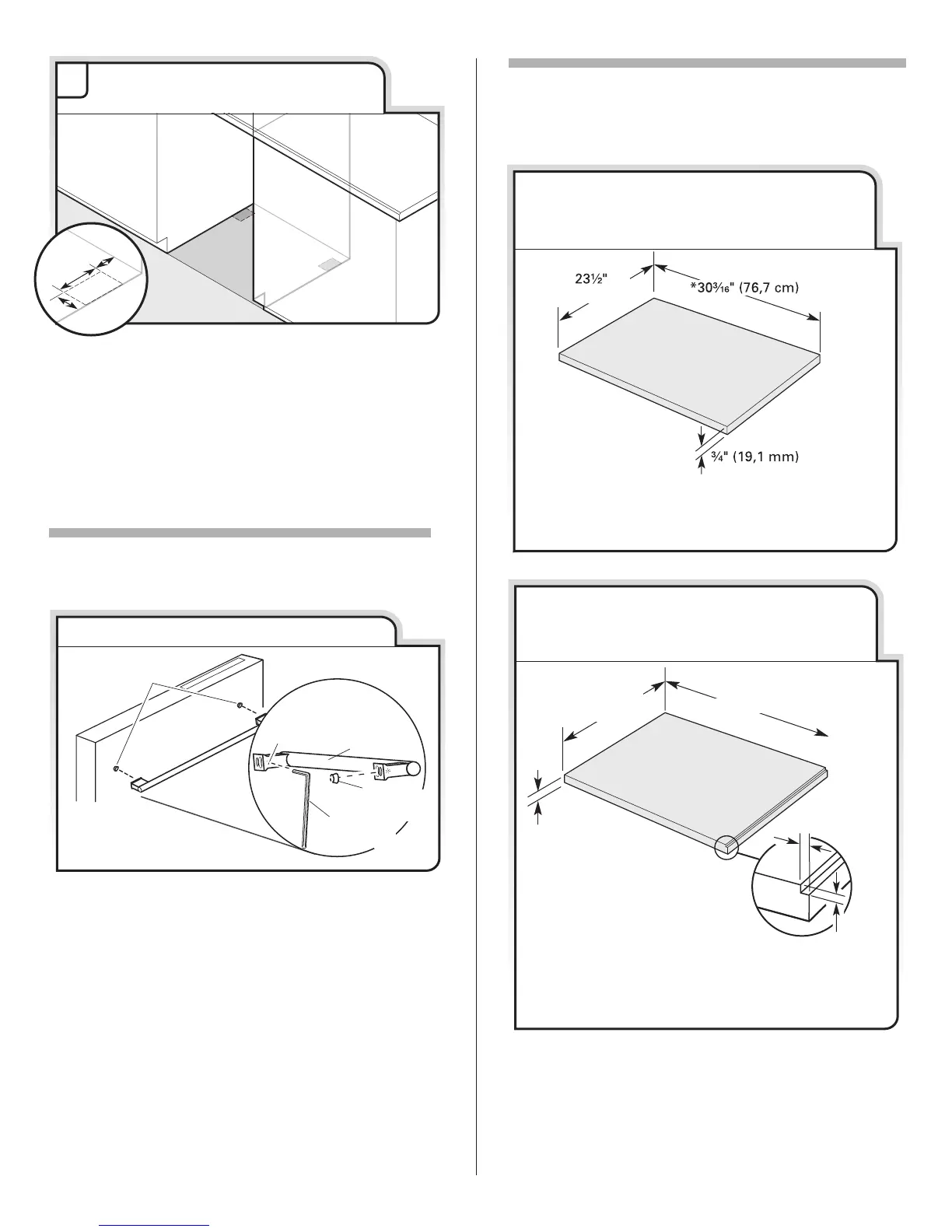

Dimensions du panneau personnalisé
IMPORTANT : Il faut savoir de quel tableau de commande
est doté le lave-vaisselle avant de commander le panneau
de porte personnalisé.
Planchers surélevés (la hauteur du plancher de la cuisine
est supérieure à celle de l’ouverture d'encastrement du
placard). Par exemple : Le carrelage du plancher de la
cuisine n'arrive pas jusque dans l'ouverture du placard.
Ajouter des cales selon le besoin dans la zone indiquée
pour placer le lave-vaisselle à une hauteur maximale de
34" (86,4 cm) sous le plan de travail.
REMARQUE : Pour éviter tout déplacement des cales
durant le fonctionnement du lave-vaisselle, les cales
doivent être solidement fixées au plancher.
2³⁄₄”
(7 cm
)
4
”
(10,1 cm
)
2”
(5 cm
)
Planchers surélevés - Ajouter
des cales si nécessaire
3
IMPORTANT : Ne pas érafler le panneau avant durant ce
processus.
Ôter la poignée de porte et le sachet de pièces contenant
les vis de blocage et la clé hexagonale du carton. Les vis
de blocage sont déjà fixées dans la poignée. Placer la
poignée sur les montants de fixation avec les vis de
blocage orientées vers le bas. Pousser la poignée de porte
fermement en appui contre la porte. Insérer le côté court
de la clé hexagonale dans les vis de blocage. Serrer les
vis d'un quart de tour au-delà de la butée.
Conserver la clé hexagonale avec les instructions
d'installation.
Installation de la poignée de porte
Montant
de fixation
Poignée
Vis de blocage
(située au fond
de la poignée)
Montant
de fixation
Clé
hexagonale
Installation de la poignée de porte
(sur certains modèles)
*
Dimensions pour lave-vaisselle avec
tableau de commande sur panneau
personnalisé supérieur
(59,7 cm)
Cette dimension est valable pour une bride de calage
de 4" (10,2 cm). Si l'installation nécessite une bride
de calage plus haute, régler la hauteur du panneau
de bois en fonction. Pas recommandé pour les brides
de calage supérieures à 6" (15,2 cm).
*
Dimensions pour lave-vaisselle avec
tableau de commande sur panneau
personnalisé avant
23³⁄₈"
(65,8 cm)
*25²⁹⁄₃₂" (65,8 cm)
³⁄₄"
(19,1 mm)
Cette dimension est valable pour une bride de calage
de 4" (10,2 cm). Si l'installation nécessite une bride de
calage plus haute, régler la hauteur du panneau de
bois en fonction. Pas recommandé pour les brides de
calage supérieures à 6" (15,2 cm).
*
¹⁄₈" (3,2 mm)
¹⁄₈"
(3,2 mm)
