P/N 146550999-1 • REV C • ISS 30APR12 21 / 36
9. Chiudere il coperchio, inserire la relativa vite e collocare
l'inserto di protezione.
Collegamenti
Vedere la figura 12.
Tabella6: Collegamenti del rilevatore
Terminale Etichetta Spiegazione
1, 2 GND,
+12 V
Collegamento all'alimentazione (da 9 a
15 V, 12 V nominale)
3, 4 ALARM Uscita relè allarme (33 Ω). Utilizzare il
ponticello JA per configurare la resistenza
EOL integrata in serie con il relè. Vedere
“Ponticelli” più sotto.
5, 6 MANO-
MISSIONE
Uscita interruttore antimanomissione (0 Ω).
Utilizzare il ponticello JT per configurare la
resistenza EOL sulla scheda in serie con
l'interruttore. Vedere “Ponticelli” più sotto.
7 Test
copertura
Questo ingresso consente di abilitare e di
disabilitare il LED (test di copertura On/Off).
La modalità test di copertura è accessibile
solo quando il rilevatore si trova in modo
giorno (pin 8). Lo stato alto o basso
dell'uscita è determinato dal commutatore
SW1-3 (vedere “SW1-3: Polarità” a pagina
22).
8 Giorno /
notte
Questo ingresso commuta il rilevatore in
modo giorno (visualizzazione della memoria
sull'indicatore LED) o notte (attivazione della
memoria dell'allarme e cancellazione degli
allarmi memorizzati in precedenza). La
polarità alta o bassa è determinata dal
commutatore SW1-3 (vedere “SW1-3:
Pol
arità” a pagina 22).
Note
• Gli ingressi 7 e 8 possono essere utilizzati solo quando il
commutatore SW1-5 è impostato su Remote on. Vedere
“SW1-5: Funzionalità remota” a pagina 22.
•
Il LED è abilitato solo quando il commutatore SW1-6 è
impostato su LED on.
La figura 10 mostra come creare una zona singola con una
configurazione a resistenza multipla.
Legenda Figura 10
(1) Relè di allarme
(2) Zona allarme
(3) Uscita commutatore
antimanomissione
Ra Resistenza allarme di fine
linea (EOL)
Rt Resistenza
antimanomissione di fine
linea (EOL)
Impostazione del rilevatore
Per le posizioni dei ponticelli e del DIP switch, vedere la
figura 13.

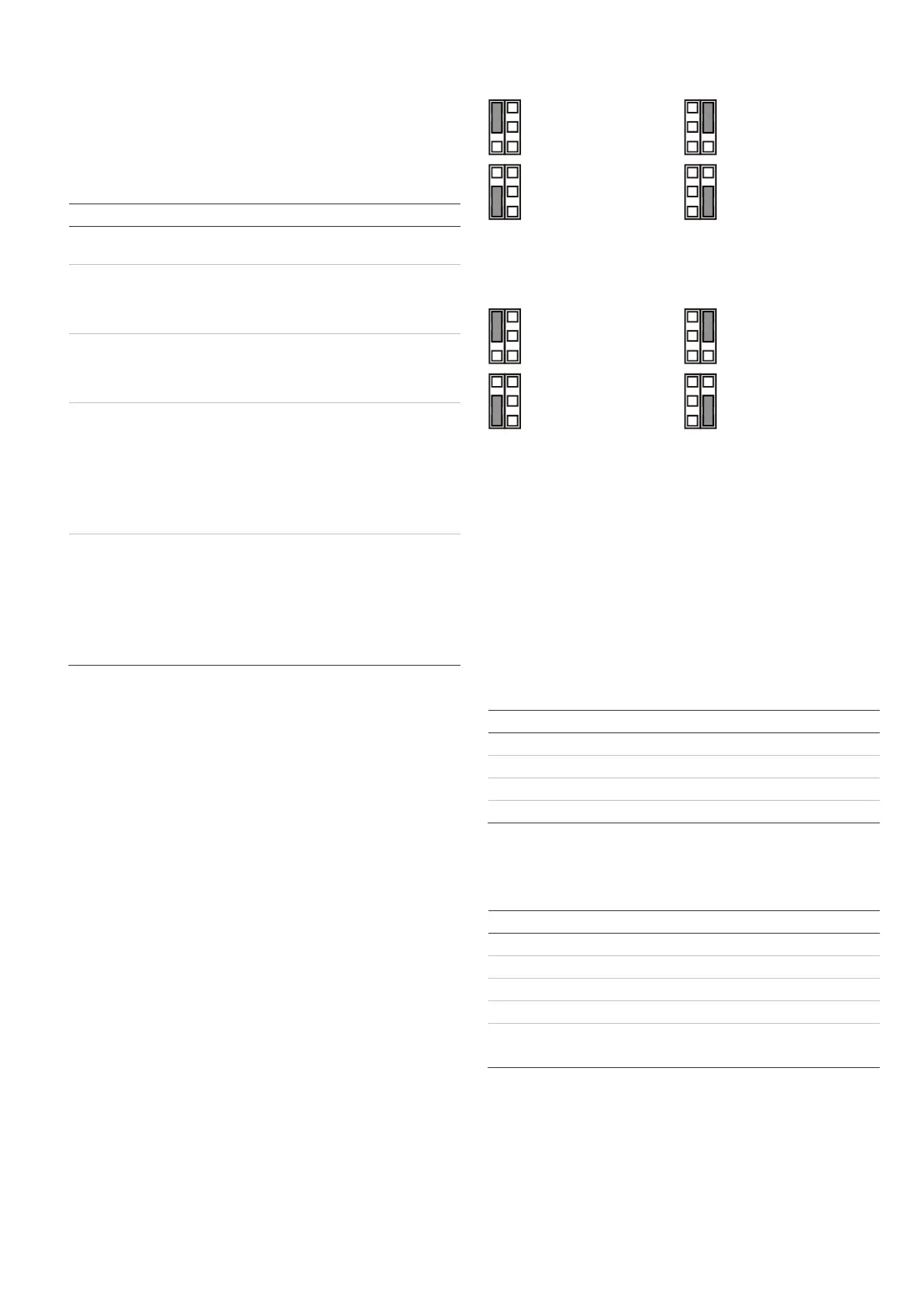

Ponticelli
I ponticelli consentono di definire la modalità e il valore di fine
linea (EOL) sulla scheda. Il circuito è visibile nella figura 10.
JA: Impostazione resistenza allarme (Ra) di fine linea
(EOL) integrata
1 kΩ
2,2 kΩ
4,7 kΩ
(impostazione
predefinita)
5,6 kΩ
Off: Nessun allarme EOL integrato.
JT: Impostazione resistenza antimanomissione (Rt) di fine
linea (EOL) integrata
1 kΩ
2,2 kΩ
4,7 kΩ
(impostazione
predefinita)
5,6 kΩ
Off: Nessun allarme antimanomissione EOL integrato.
Configurazione della zona
Per configurare una zona, attenersi alla seguente procedura.
• Selezionare i valori appropriati per la resistenza di fine
linea (EOL) utilizzando i jumper JA e JT. Ad esempio,
attraverso il ponticello JT si determina il valore di Rt.
• Per le uscite isolate, rimuovere JT.
• Rimuovere i ponticelli JA e JT per escludere i valori di
EOL integrati.
Per una singola zona con tutte le resistenze integrate
impostate, la resistenza della zona può essere la seguente.
Tabella7: Valori di resistenza della zona
Stato zona Valore Parametro predefinito
Manomissione (breve) 0 Ω 0 Ω
Normale Rt 4,7 kΩ
Alarm (Allarme) Rt+Ra 9,4 kΩ
Antimanomissione (aperto) ∞ ∞
Interruttori DIP
Tabella8: SW1, impostazioni generali
Switch Valori
6: LED Chiuso: LED acceso* Off: LED spento
5: Remoto Chiuso: Remote on Off: Remote off*
4: Riservato
3: Polarità Chiuso: Polarità positiva Off: Polarità negativa*
1, 2: Copertura
radar
1 On, 2 On: 12 m*
1 Off, 2 On: 9 m
1 On, 2 Off: 6 m
1 Off, 2 Off: 4 m
* Impostazione predefinita
DIP switch SW1
SW1-1, SW1-2: Copertura radar
Utilizzare i commutatori SW1-1 e SW1-2 per impostare la
copertura del radar in modo che si adatti esattamente
