24 / 36 P/N 146550999-1 • REV C • ISS 30APR12
• Het detectieveld van de detector versperren met grote
objecten, zoals meubels
Microgolf-invloeden:
• Montageplaats is onderhevig aan trillingen
• Metalen oppervlakken die de radargolven reflecteren
• Beweging van water door plastic buizen in het detectieveld
of direct achter de detector
• Bewegende of trillende voorwerpen, zoals ventilatoren,
verwarmingen of air-co's
Wij adviseren om regelmatig een looptest van de detector uit te
voeren en het resultaat op het controlepaneel te verifiëren.
Ga als volgt te werk om de detector te installeren:
1. Neem het afdekplaatje uit (zie afbeelding 2, item 1 en 2).
2. Maak de detector voorzichtig open met een
schroevendraaier (zie afbeelding 2, items 2 en 3).
Let op: Raak de pyro-elektrische sensor niet aan
(afbeelding 6).
3. Verwijder de schroef uit het deksel (afbeelding 4, item 2).
4. Monteer de achterkant tegen de muur tussen 1,8 m en
3,0 m vanaf de vloer.
Zie afbeelding 4.
- Voor vlakke montage, gebruik ten minste twee
schroeven (DIN 7998) in posities A.
- Gebruik voor hoekmontage schroeven in positie B of C.
- Als u de afneembeveiliging ST400 wilt installeren,
gebruikt u montageposities A of B. De ST400-
montagepositie wordt weergegeven als item 3 in
afbeelding 4. Open de opening in de achterkant
(afbeelding 5, item 2).
5. Sluit de bedrading van de detector aan (zie afbeeldingen 4
en 12). Gebruik de kabelopeningen (afbeelding 5, item 1)
en kabelgoot (afbeelding 5, item 3) in de achterkant.
6. Selecteer de gewenste jumper- en DIP-switch instellingen
(zie“De detector instellen” hieronder voor meer informatie.
7.
Verwijder de maskers en voeg de stickers toe, indien
nodig. Zie “Het detectie patroon configureren” op pagina
25 voor me
er details.
8. Gebruik voor plafondmontage de SB01-montagebeugel.
SB01-montageposities worden weergegeven als item 1 in
afbeelding 34
9. Sluit de voorkant, plaats de schroef in de behuizing en
plaats het afdekplaatje.
Aansluitingen
Zie afbeelding 12.
Tabel 1: Detectoraansluitingen
Aansluiting Label Verklaring
1, 2 GND,
+12V
Voedingsaansluiting (9 t/m 15 V, 12 V
nominaal)
3, 4 ALARM Alarmrelaisuitgang (33 Ω). Gebruik jumper
JA om de ingebouwde EOL-weerstand in
serie te plaatsen met het relais. Zie
“Jumpers” hieronder.
Aansluiting Label Verklaring
5, 6 TAMPER Sabotagerelaisuitgang (0 Ω). Gebruik
jumper JT om de ingebouwde EOL-
weerstand in serie te plaatsen met de
schakelaar. Zie “Jumpers” hieronder.
7 Looptest Met deze ingang wordt de LED (looptest
aan/uit) in- en uitgeschakeld. De
looptestmodus kan alleen worden
geactiveerd wanneer de detector zich in de
dagmodus bevindt (pin 8). Actieve hoge of
lage wordt bepaald door SW1-3 (zie “SW1-
3: (Polariteit)” op pagina 25).
8 Dag /
nacht
Met deze ingang wordt de detector
overgeschakeld in dag- (geheugen wordt
opde LED-indicator getoond) of nachtmodus
(alarmgeheugen wordt geactiveerd en
eerder opgeslagen alarmen worden gewist).
Actieve hoge of lage wordt bepaald door
SW1-3 (zie “SW1-3: (Polariteit)” op pagina
25).
Opmerkingen
• Ingangen 7 en 8 kunnen alleen worden gebruikt wanneer
SW1-5 is ingesteld op Remote on (Extern aan). Zie “SW1-
5: (Extern
e functionaliteit)” op pagina 25.
•
De LED is alleen ingeschakeld wanneer SW1-6 is
ingesteld op LED on (LED aan).
In afbeelding 10 wordt uitgelegd hoe u een enkele ingang met
meerdere weerstanden kunt instellen.
Legenda afbeelding 10
(1) Alarmrelais
(2) Alarmingang centrale
(3) Sabotageswitchuitgang
Ra Alarm EOL-weerstand
Rt Sabotage EOL-weerstand
De detector instellen
Zie afbeelding 13 voor locaties van jumpers en DIP-switches.
Jumpers
Met de jumpers stelt u de ingebouwde EOL-mode en waarde
in. Het circuit wordt weergegeven in afbeelding 10.

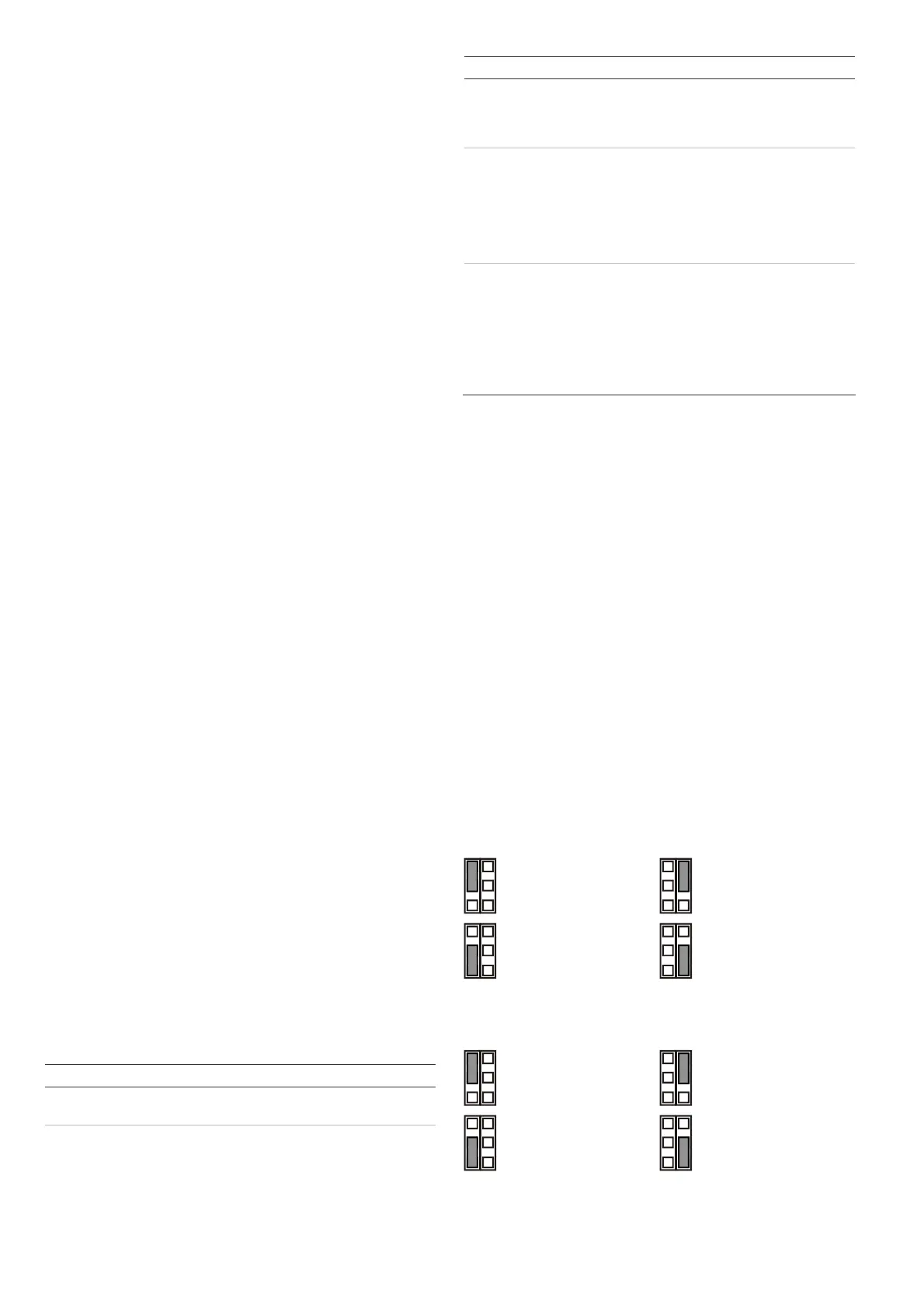

JA: Ingebouwde alarm EOL-weerstand (Ra) instellen
1 kΩ
2,2 kΩ
4,7 kΩ
(fabrieksstandaard)
5,6 kΩ
Off (Uit): Geen ingebouwde alarm EOL.
JT: Ingebouwde sabotage EOL-weerstand (Rt) instellen
1 kΩ
2,2 kΩ
4,7 kΩ
(fabrieksstandaard)
5,6 kΩ
Off (Uit): Geen ingebouwde sabotage EOL.
