Rysunek 10 — legenda
(1) Przekaźnik alarmowy
(2) Strefa alarmowa
(3) Wyjście przełącznikowe
sabotażowe
Ra Rezystor alarmowy EOL
Rt Rezystor sabotażowy EOL
Konfiguracja czujki
Lokalizację zworek i przełączników DIP przedstawiono na
rys. 13.

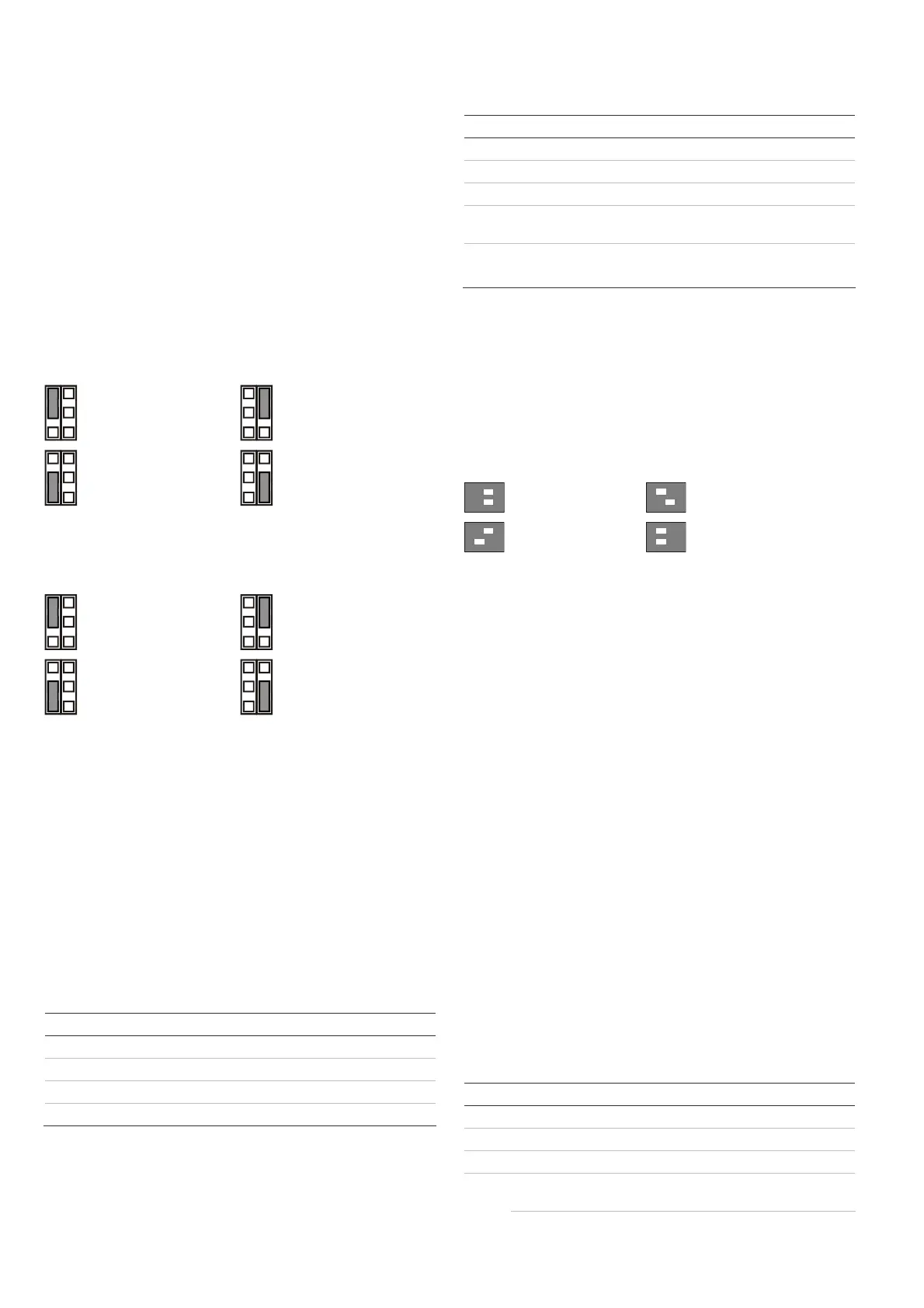

Zworki
Zworki służą do ustawiania trybu i wartości wbudowanego
rezystora EOL. Jego obwód pokazano na rys. 10.
JA: Konfiguracja wbudowanego rezystora EOL
alarmowego (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL alarmowego.
JT: Konfiguracja wbudowanego rezystora EOL
sabotażowego (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL sabotażowego.
Konfigurowanie linii
Aby skonfigurować linię, należy skorzystać z poniższych
wskazówek.
• Wybierz odpowiednie wartości rezystora EOL za pomocą
zworek JA i JT. Na przykład za pomocą zworki JT można
określić wartość Rt.
• W przypadku wyjść izolowanych wyjmij zworkę JT.
• Aby wykluczyć wewnętrzne rezystory EOL, wyjmij zworki
JA i JT.
W przypadkuj linii z ustawionymi wszystkimi rezystorami
wbudowanymi rezystancja linii może mieć poniższe wartości.
Tabela 2: Wartości rezystancji linii
Stan linii Wartość Domyślnie
Sabotaż (zwarcie) 0 Ω 0 Ω
Normalny Rt 4,7 kΩ
Alarm Rt+Ra 9,4 kΩ
Sabotaż (rozwarcie) ∞ ∞
Przełączniki DIP
Tabela 3: SW1, ustawienia ogólne
Przełącznik Wartości
6: Dioda LED Wł.: Dioda LED wł.* Wył.: Dioda LED wył.
5: Zdalny Wł.: Zdalny wł. Wył.: Zdalny wył.*
4: Zarezerwowany
3: Polaryzacja Wł.: Polaryzacja
dodatnia
Wył.: Polaryzacja
ujemna*
1, 2: Zasięg radaru 1 wł., 2 wł.: 12 m*
1 wył., 2 wł.: 9 m
1 wł., 2 wył.: 6 m
1 wył., 2 wył.: 4 m
* Domyślne ustawienie fabryczne
Przełącznik DIP SW1
SW1-1, SW1-2: Zasięg radaru
Za pomocą przełączników SW1-1 i SW1-2 można ustawić
zasięg radaru odpowiednio do zastosowania. Jest to radar z
regulacją zasięgu, przez co zasięg wykrywania jest bardzo
dokładny.
ON
12
4 m
ON
12
9 m
ON
12
6 m
ON
12
12 m
Domyślne ustawienie
fabryczne.
SW1-3: Polaryzacja
Wł.: Polaryzacja dodatnia. Konfiguruje wejścia (WT i D/N) jako
„Active high” (Aktywna polaryzacja wysoka).
Wył.: Polaryzacja ujemna. Konfiguruje wejścia (WT i D/N) jako
„Active low” (Aktywna polaryzacja niska). Domyślne ustawienie
fabryczne.
Funkcję objaśniono na rys. 9.
Rysunek 9 — legenda
(1) Polaryzacja wysoka
(2) Polaryzacja niska
(3) Test przejścia (walk test)
(4) Dzień/noc
Ta funkcja zależy także od ustawienia przełącznika SW1-5.
Patrz „SW1-5: Funkcja zdalna” niżej.
SW
1-4: Zarezerwowany
Tego ustawienia nie należy zmieniać.
SW1-5: Funkcja zdalna
Wł.: Zdalny wł. Włącza wejścia WT i dzień/noc.
Wył.: Zdalny wył. Wyłącza wejścia WT i dzień/noc (domyślne
ustawienie fabryczne).
Poniższe funkcje zależą od ustawienia Remote (Zdalny).
Tabela 4: Funkcje zależne od ustawienia Remote (Zdalny)
Lp. Opis SW1-5 Zdalny wł. SW1-5 Zdalny wył.
SW1-3 Polaryzacja Możliwość wyboru Tylko dodatnia
WT Wejście WT Włączone Wyłączone
D/N Wejście D/N Włączone Wyłączone
Inne Tryb eko Włączony w trybie
dziennym bez WT
Wyłączony
