JACOBSEN AR3
SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH

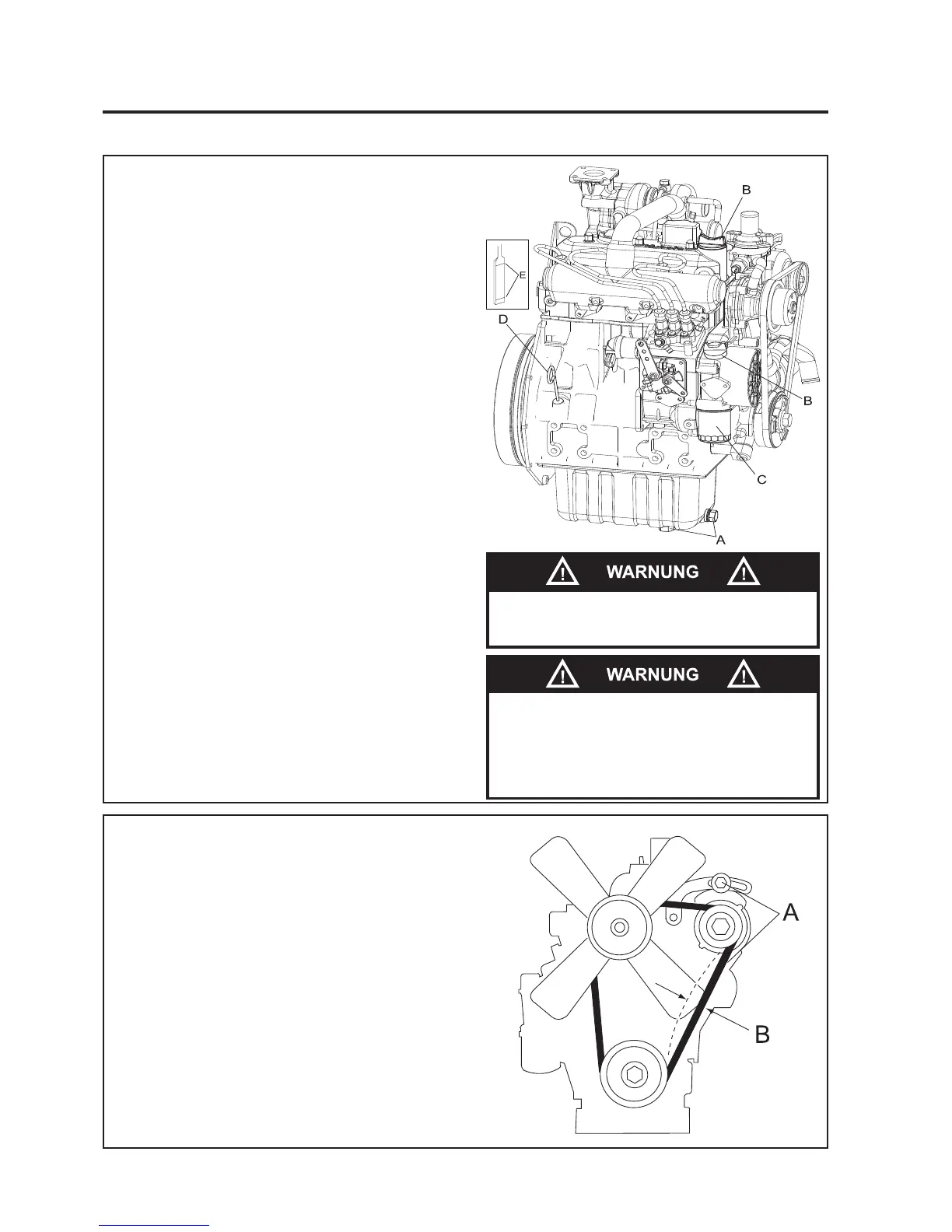

8.2 MOTORSCHMIERUNG
Motorölstand überprüfen
Den Motorölstand vor dem Anlassen oder mehr als fünf
Minuten nach dem Abschalten des Motors überprüfen.
(a) Die Maschine muss auf ebenen Boden geparkt
sein. Den Ölmessstab herausziehen, abwischen
und wieder einsetzen.
(b) Den Ölmessstab wieder herausziehen und den
Ölstand ablesen. Er sollte zwischen den
Markierungen (E) liegen.
Motoröl wechseln
(a) Den Motor zunächst aufwärmen und
anschließend ausschalten. Die
Ölablassschraube (A) vom unteren Teil des
Kurbelgehäuses entfernen und abwischen.
(b) Das Motoröl in einen geeigneten Behälter
ablassen.
(c) Die Ölablassschraube (A) wieder einsetzen und
den Motor mit der korrekten Menge und Qualität
an Öl durch eine der Füllöffnungen (B) füllen.
Motorölfilter auswechseln
(a) Die einteilige Patrone (C) herausnehmen.
(b) Das Motoröl in einen geeigneten Behälter
entleeren.
(c) Den Bereich um das Kurbelgehäuse herum
reinigen.
(d) Vor dem Einsetzen einen dünnen Ölfilm auf die
Dichtung der Patrone auftragen.
(e) Den Filter nur von Hand festziehen.
(f) Nach dem Anlassen des Motors den Bereich um
die Patronendichtung herum auf austretendes Öl
prüfen.
8.3 MOTOR: LÜFTERRIEMEN
Lüfterriemen prüfen und justieren
Der Lüfterriemen ist so straff zu spannen, dass er
einerseits die Halterungen der Lichtmaschine nicht
übermäßig beansprucht, andererseits aber auch nicht
auf der Riemenscheibe der Lichtmaschine rutschen
kann. Die Spannung des Riemens in der Mitte
zwischen der Kurbelwelle und den Riemenscheiben der
Lichtmaschine auf folgende Weise prüfen.
1. Schraube (A) an der Lichtmaschine und den
Drehbolzen an der Unterseite der Lichtmaschine
lösen.
2. Riemen durch Verschieben der Lichtmaschine so
straffen bzw. lockern, dass sich der Riemen in
der Mitte (B) bei einer Last von 10 kgf 7 bis 9
mm, sofern es sich um einen neuen Riemen
handelt, bzw. 8 bis 10 mm, wenn der Riemen
bereits gebraucht ist, durchbiegt.
3. Bolzen wieder festziehen.
8 WARTUNG & SCHMIERUNG
Entsorgen Sie gebrauchtes Motoröl
entsprechend den geltenden Vorschriften.
Hautkontakt mit Motoröl kann die Haut
schädigen. Bei der Arbeit mit Motoröl
sind Handschuhe zu benutzen. Wenn Sie
in Kontakt mit Motoröl kommen, waschen
Sie es sofort ab.
