JACOBSEN AR3
SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH
12.4 ELEKTRISCHER SCHALTKREIS DER SICHERUNGEN UND RELAIS
12 TECHNISCHE ZEICHNUNGEN
SICHERUNGEN UND RELAIS

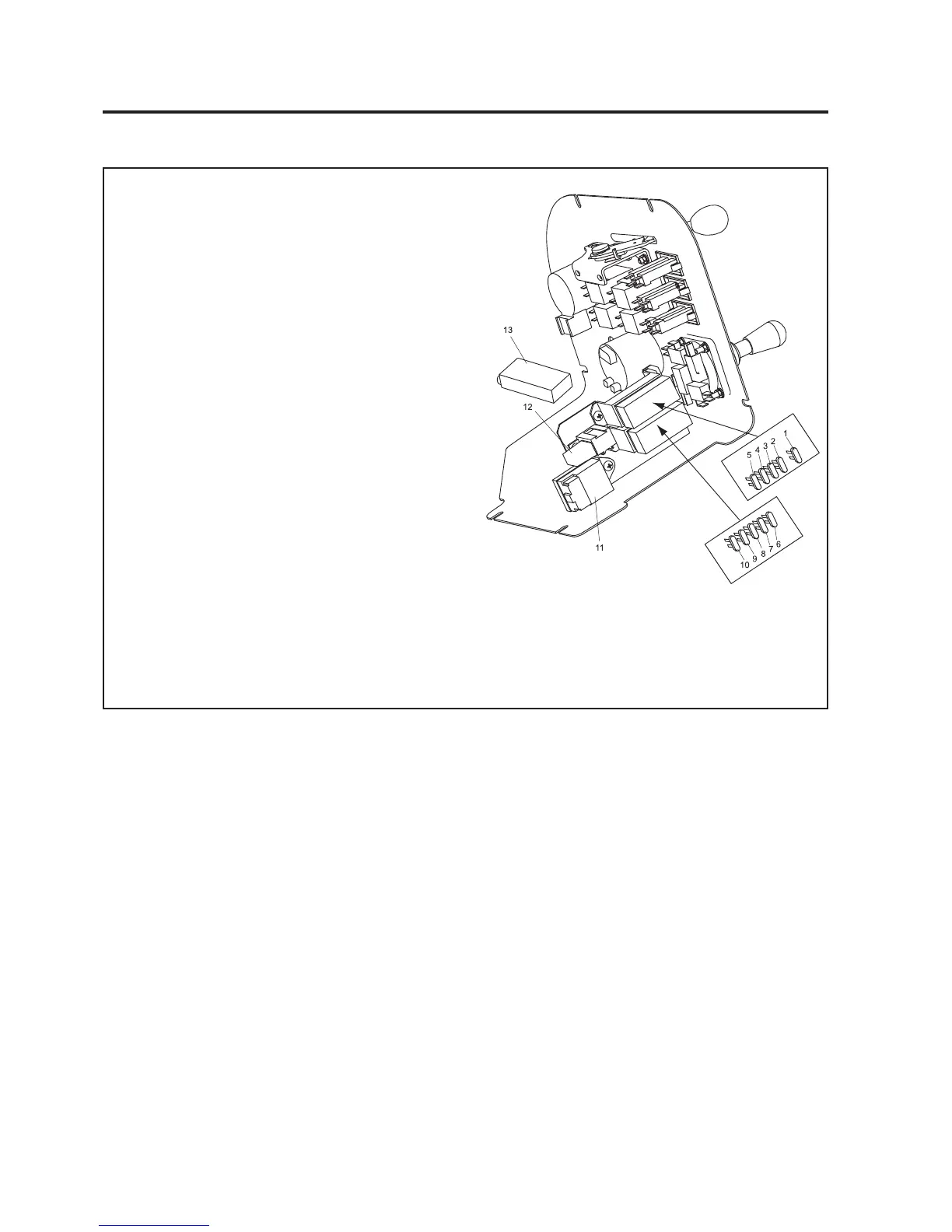

Unterkontrolltafel
1 Sicherung - 15 A - Startrelais
2 Sicherung - 7,5 A - Kraftstoffpumpe
3 Sicherung - 5 A - Warnleuchten
4 Sicherung - 5 A - Warnleuchten
5 Sicherung - 10 A - Sicherheitsmodul
6 Sicherung - 15 A - Zubehörbuchse 1
7 Sicherung - 15 A - Zubehörbuchse 2
8 Sicherung - 5 A - Warnleuchten
9 Sicherung - 5 A - Feststellbremse
10 Sicherung - 2 A - Multifunktionsanzeige
11 Timer - Glühkerzenleuchte
12 Relais - Start
13 Kontrollmodul - Sicherheitsverriegelungen
