3 COMMANDES
F-10
N. Voyant de niveau d’huile hydraulique
Il signale à l’opérateur que le niveau d’huile est
bas. Ce voyant fonctionne simultanément avec
l’alarme. (Voir le chapitre 3.4).
Remarque :
Le voyant reste allumé tant que le bas
niveau d’huile n’est pas rétabli. Quand l’alarme retentit
pour la même cause, il est possible de l’invalider en
plaçant l’interrupteur
(O)
sur ARRET.
3.3 PUPITRE DES INSTRUMENTS _______________________________________________
Schéma 3B
O.
Interrupteur de niveau d’huile hydraulique
Il sert à faire l’essai du circuit d’alarme ou à
l’invalider dès que le niveau d’huile est bas.
Maintenez l’interrupteur sur MARCHE pour
démarrer et utiliser le tracteur. Placez l’interrupteur sur
ARRET et la clé de contact sur ROULER pour réaliser
un essai de l’alarme. (Voir le chapitre 3.4).
P. Levier de levage des unités de coupe
Le levier lève et descend les unités de coupe selon le
mode
automatique
ou
manuel
. Poussez le levier en
avant pour faire descendre les unités de coupe et en
arrière pour les relever.
Mode Manuel (5 unités de coupe)
– Placez l’interrupt-
eur de tonte
(Q)
sur ARRET (centre). Les unités se
relèvent ou s’abaissent alors tant que le levier de levage
est activé.
Mode Manuel
(7 unités de coupe) –
Placez les inter-
rupteurs de tonte
(Q, AA, AB)
sur ARRET (centre). Les
unités se relèvent ou s’abaissent alors tant que le levier
de levage est activé. Pour relever ou faire descendre les
trois unités avant et les deux unités centrales arrière,
maintenez le levier de levage au centre. Pour relever ou
abaisser l’unité de coupe latérale gauche ou droite,
placez le levier de levage du côté requis.
Mode Automatique
(5 unités de coupe)
- Placez
l’interrupteur de tonte
(Q)
sur marche AVANT ou AR-
RIERE. Au mode automatique, les unités de coupe
descendent et se mettent en marche automatiquement
avec un mouvement momentané du levier de levage
vers l’avant. Les unités de coupe ne se lèvent, dans ce
mode, qu’en position “croisée” et le levier de levage
bouge momentanément vers l’arrière.
Pour lever les unités de coupe et les mettre en position
de transport, maintenez le levier jusqu’à ce qu’elles
soient totalement relevées.
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
AB

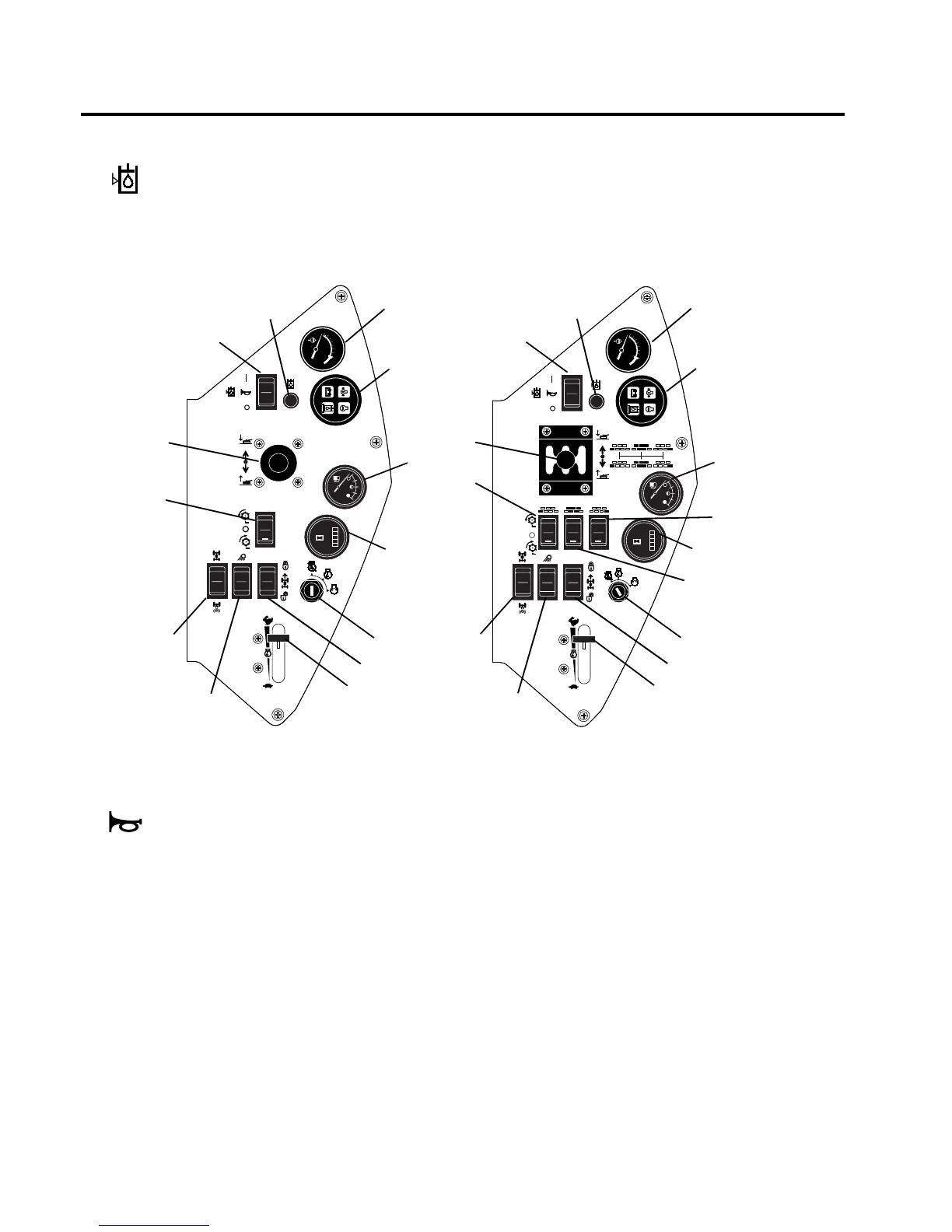

Panneau de commande de 5 unités de coupe
Panneau de commande de 7 unités de coupe
