4 FUNZIONAMENTO
I-18
4.6 GUIDA / TRASPORTO ______________________________________________________
Leggere e seguire tutti gli avvisi di sicurezza contenuti in
questo manuale quando si guida o si trasporta il trattorino.
Quando si fa la retromarcia controllare alle proprie spalle
che il percorso sia libero.
Importante:
Se il trattorino viene utilizzato su strade
pubbliche, deve essere conforme alle leggi e ai regolamenti
locali vigenti. Richiedere i regolamenti e i requisiti degli
apparecchi alle autorità locali.
Il trattore può essere dotato di barre di trasporto per
bloccare gli elementi di taglio anteriori sinistro e destro e
quelli laterali nella rispettiva posizione di trasporto, di
elevazione. Le barre di trasporto possono essere depositate
dietro al sedile operatore. Usare le barre di trasporto quando
occorra per trasportare la macchina su un terreno
accidentato o su strade pubbliche o rimorchi.
Per sollevare le unità di taglio in posizione di trasporto :
Mettere l’interruttore di falciatura su SPENTO, al centro.
Tirare la leva degli elementi di taglio tenendola così finché le
unità di taglio e i bracci di sollevamento non sono stati
interamente sollevati (posizione di trasporto).
Per installare le aste di trasporto :
1. Sollevare le unità di taglio in posizione di trasporto.
2. Disinserire tutti i dispositivi, inserire il freno di stazio-
namento e spegnere il motore.

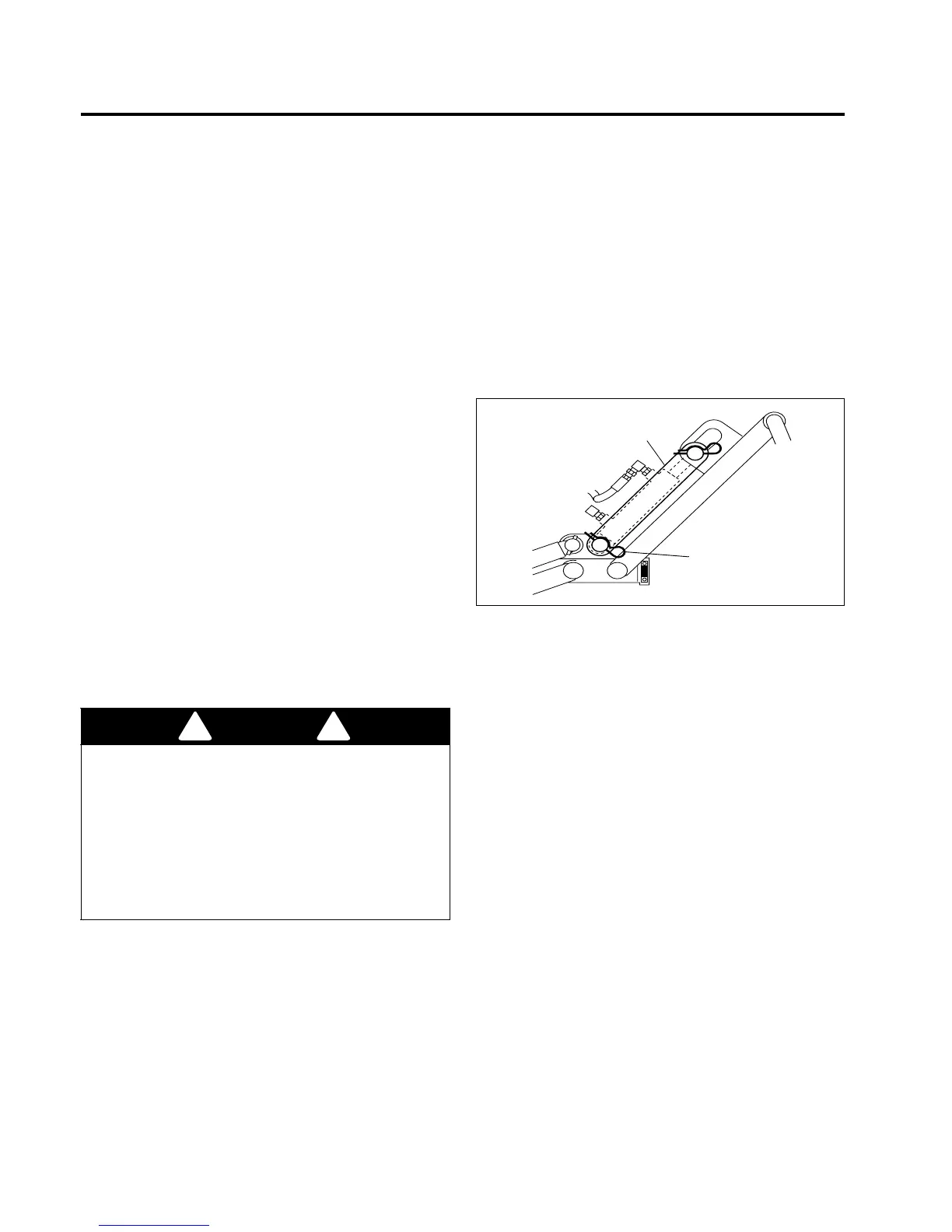

3. Collocare l’asta di trasporto (
C
) tra la coppiglia del
perno del cilindro e il braccio di sollevamento come
indicato in figura 4B. Fissare l’asta con delle coppiglie
(
B
).
Il trasporto può avvenire con la macchina in modalità 2 (2-
WD) o 4 ruote motrici (4-WD).
Importante:
durante il trasporto del trattore, l’interruttore di
falciatura deve essere in posizione SPENTO, al centro.
Figura 4B
4.7 FALCIATURA _____________________________________________________________
Falciatura :
1. Rimuovere le aste di trasporto e riporle nell’apposito
spazio.
2. Impostare l'interruttore o gli interruttori degli elementi di
taglio desiderati in posizione AVANZAMENTO (taglio).
Tale operazione imposta anche la leva degli elementi di
taglio in modo automatico. Vedere Leva di
sollevamento degli elementi di taglio, pagina 8.
3. Spingere la leva degli elementi di taglio momenta-
neamente in avanti per abbassare gli elementi di taglio.
Questi ultimi cominceranno a ruotare automati-
camente non appena si abbassano le unità di
falciatura.
4. Per sollevare gli elementi di taglio, tirare e rilasciare la
leva degli elementi di taglio. Gli elementi di taglio
smetteranno di girare e si porteranno in posizione di “
crivellatura”. Per sollevare gli elementi di taglio in
posizione di trasporto, continuare a tirare la leva fino al
loro completo sollevamento.
Durante la falciatura tenere sempre la manetta al massimo.
IMPORTANTE:
Per evitare danni all'elemento di taglio e alla
controlama, non mettere mai in funzione gli elementi di
taglio a vuoto. Un attrito eccessivo e calore si sviluppano fra
la controlama e l'elemento di taglio e danneggiano il bordo
di taglio.
B
C
LF005
AVVISO
Per evitare lesioni gravi, non avvicinare mani, piedi e
vestiario al gruppo di falciatura con le lame in movimento.
Tenere sempre l’interruttore di falciatura su OFF (spento,
al centro), inserire il freno di stazionamento e spegnere il
motore prima di installare o togliere i cesti raccoglierba.
MAI
usare le mani per pulire le gruppo di falciatura.
Servirsi di una spazzola per rimuovere eventuali residui
d’erba sulle lame. Le lame sono estremamente affilate e
potrebbero causare lesioni gravi.
! !
