3 COMANDI
I-10
Accanto al circuito si trovano quattro fusibili a forcella.
Per sostituire i fusibili togliere il pannello frontale.
N.
Spia livello olio impianto idraulico
Indica un insufficiente livello di fluido nell’im-
pianto idraulico. La spia funziona insieme
all’avvisatore acustico. Vedere la Sezione 3.4.
Nota:
la spia rimane accesa fintanto che viene rilevato
un insufficiente livello di fluido nell’impianto idraulico.
Per disattivare l’avvisatore acustico che segnala un
insufficiente livello di fluido nell’impianto idraulico
s
postare l’interruttore (
O
) su SPENTO.

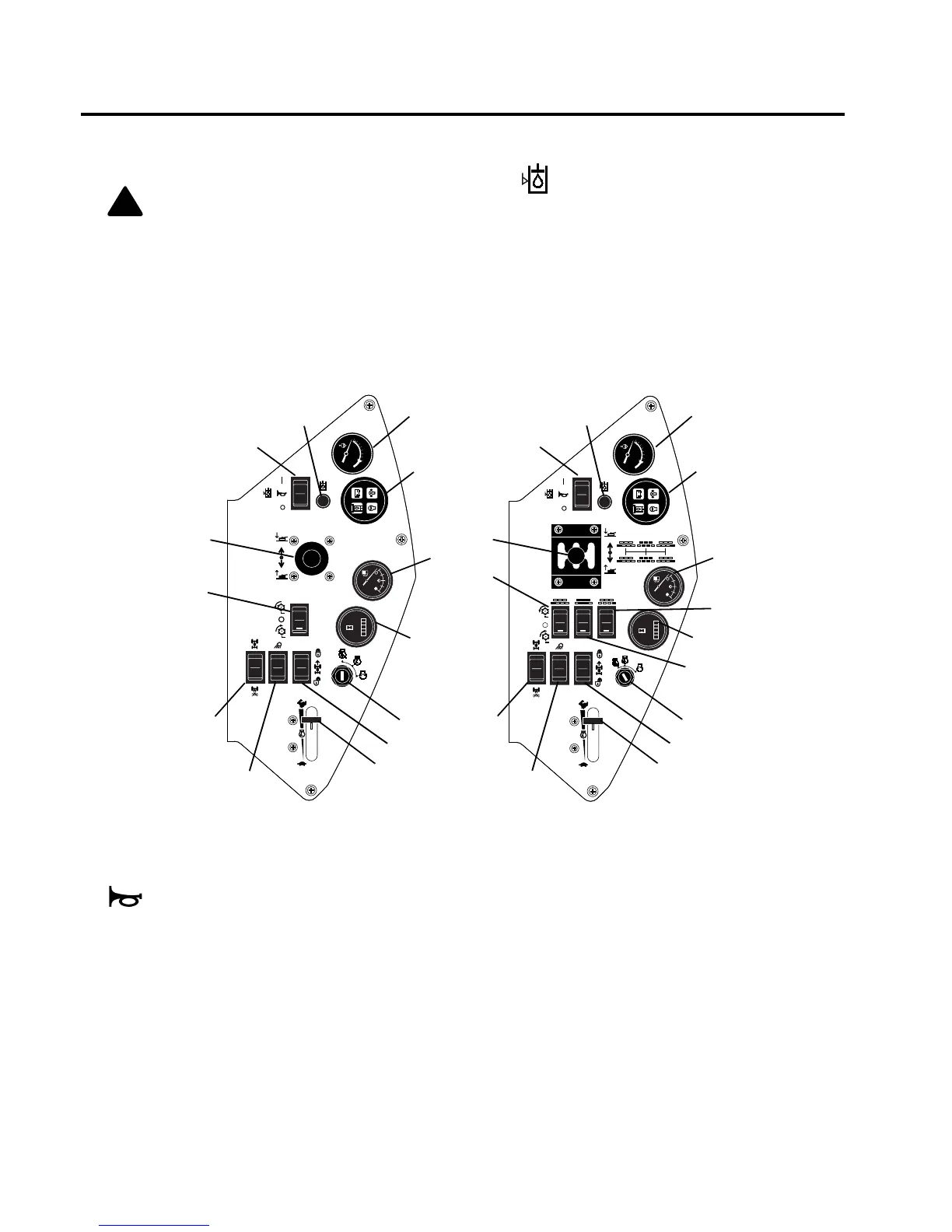

3.3 PANNELLO DI CONTROLLO ________________________________________________
Figura 3B
O.
Interruttore livello olio impianto idraulico
Quest’interruttore serve a verificare il corretto
funzionamento dell’avvisatore acustico e a
disattivarlo in caso di segnalazione di
insufficiente livello di fluido nell’impianto idraulico.
Tenere l’interruttore su ACCESO all’avvio e durante il
funzionamento del trattore e su SPENTO, con la chiave
su IN FUNZIONE, per verificare il funzionamento
dell’avvisatore acustico. Vedere la Sezione 3.4
P.
Leva di sollevamento degli elementi di taglio
La leva degli elementi di taglio solleva ed abbassa gli
elementi di taglio e funziona sia in modo
automatico
che
manuale
. Spingere la leva in avanti per abbassare gli
elementi di taglio, tirarla all'indietro per sollevarli.
Modo manuale (5 unità di taglio)
- Impostare l'interrut-
tore di taglio
(Q)
in posizione SPENTO (centro). In tale
posizione, tutti gli elementi di taglio si solleveranno o si
abbasseranno allorché si applica la pressione alla leva
di sollevamento.
Modo manuale (7 unità di taglio)
- Impostare gli inter-
ruttori di taglio
(Q, AA, AB)
in posizione SPENTO (cen-
tro. In tale posizione gli elementi di taglio si solleveranno
o si abbasseranno allorché si applica la pressione alla
leva di sollevamento. Per sollevare o abbassare i tre ele-
menti di taglio anteriori ed i due centrali, tenere la leva
di sollevamento in posizione centrale. Per sollevare o
abbassare l'elemento di taglio laterale sinistro o destro,
spostare la leva di sollevamento sul lato desiderato.
ATTENZIONE:
La manutenzione dell’
impianto elettrico deve essere effettuata da per-
sonale qualificato. Prima di sostituire un fusibile
spegnere il trattore e togliere la chiave dal
quadro.
!
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
AB
Quadro di comando - 7 unità di taglio
Quadro di comando - 5 unità di taglio
