−17−

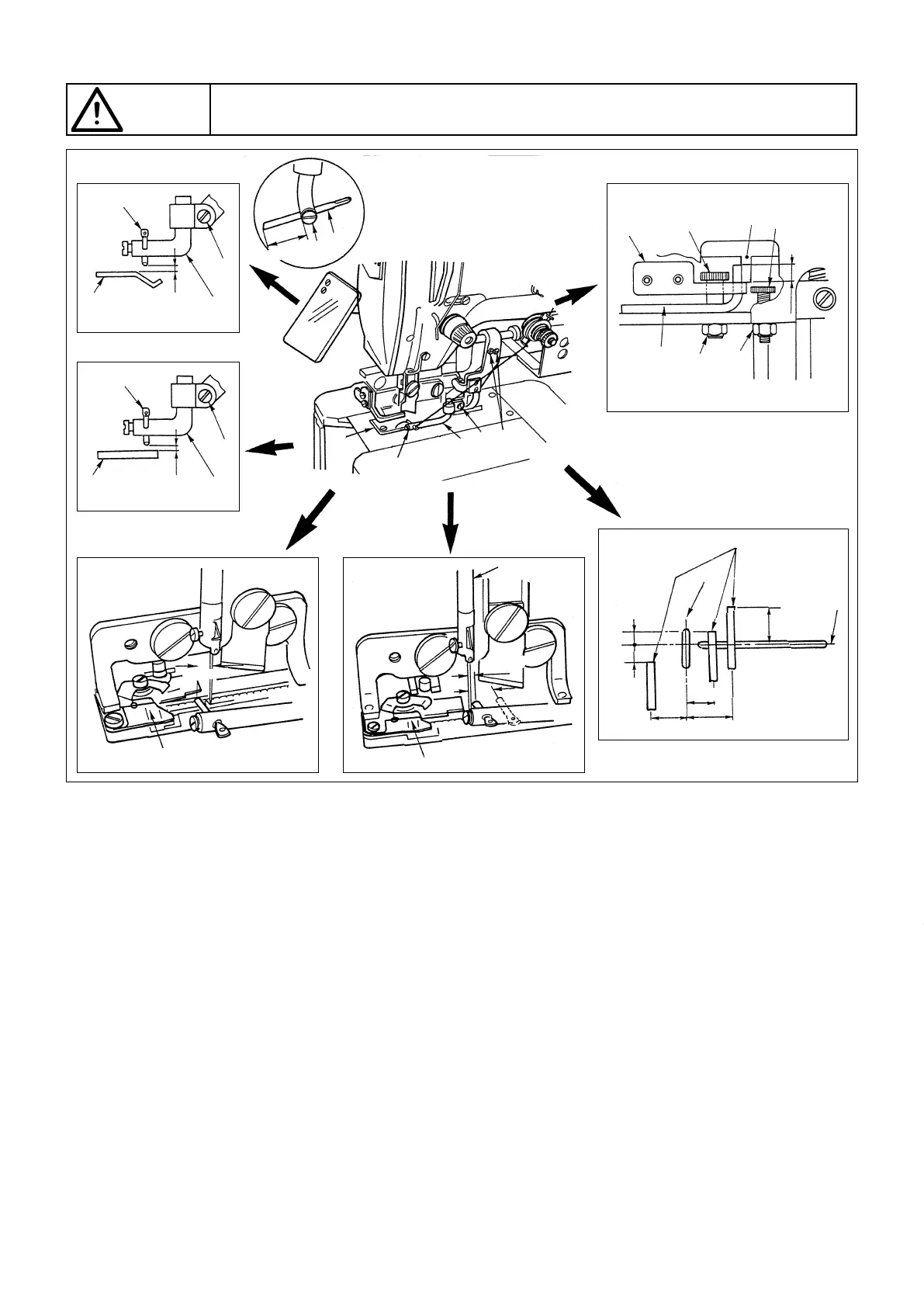

（2） 芯繩導向桿的位置調整
a. 芯繩導向桿的高度
1）擰鬆導向桿固定螺絲 1 ，把芯繩導向桿 6 的位置調整為 18.5 mm ，然後擰緊導向桿固定螺絲 1 。
2）NB 型： 擰鬆角固定螺絲 3 ，芯繩導向桿 6 的前端和保持彈簧 7 之間的間隙調整為約 1 mm ，然後擰緊
角固定螺絲 3 。此時，芯繩導向角 5 和壓腳 !5 應為平行狀態。
NV 型： 擰鬆角固定螺絲 3 ，芯繩導向桿 6 的前端和壓腳 !5 之間的間隙調整為約 1 mm ，然後擰緊角固
定螺絲 3 。此時，芯繩導向角 5 和壓腳 !5 應為平行狀態。
b. 左基線的芯繩導向桿位置
1）踩起動踏板，轉動手動送布手柄，芯繩導向軸曲柄 9 的爪Ａ在左基線調節板 8 的上面。
2）擰鬆導向曲柄固定螺絲 2 ，把芯繩導向桿 6 和針孔中心 !6 的距離調整為 3.5 mm ，而且芯繩導向桿 6 的前端
在左側的縫跡的正中間（或離切刀槽中心 !7 左側約 2 mm），然後在擰緊導向曲柄固定螺絲 2 。
3）轉動縫認跡皮帶輪，針桿 4 和芯繩導向桿 6 不能相碰。
c. 右基線的芯繩導線桿位置
1）繼續轉動手動送布手柄，移動到右基線，擰鬆螺母 !2 ，調整右基線調節螺絲 !0 的高度，讓芯繩導向桿 6 的前
端來到右側縫跡的中央（或離切刀槽中心 !7 右側約 2 mm），然後把螺母 !2 固定。
d. 最左端的芯繩導向桿位置
1）繼續轉動手動送布手柄，芯繩導向軸曲柄 9 的爪 A在最左端調接螺絲 !1上時，擰鬆螺母 !3，調整螺絲 !1的高
度，讓芯繩導向桿 6 的前端來到切刀槽中心 !7 左側約 5 mm 的位置，然後固定螺母 !3 。
為了防止縫紉機的意外起動，請關掉電源之後再進行操作。
注意
18.5 mm
NB 型
NV 型
5
6
7
3
3
5
6
!5
a.
a.
7
5.5 mm
4
7
2
3
1
5
!5
b.b.
3.5 mm
4.5 mm
!7
左
右
4.5 mm
6
!6
5.5 mm
b. c. d.
b. c. d.
!3
!2
!19
!08
3.2 mm
!4
A
約 1mm
約 1mm
約 2mm
約 5mm
6
1
約 2mm
3.5 mm
a.
ii
有關安全的注意事項
事故： 是指給與人身以及
財產帶來損害。
1. 需要打開電氣箱時，為了防止觸電事故，請關閉電源，經過 5 分鐘以上的時間之後再打開電氣箱蓋。
危險
注意
基本注意事項
1. 使用之前，請您一定閱讀使用說明書以及附屬的所有說明資料。
另外，請您妥善保管本使用說明書，以便隨時可以立即查閱。
2. 本注意事項中有部分內容可能不是您所購買的機器規格的內容。
3. 為了防止斷針造成的事故，請戴上安全防護眼鏡進行操作。
4. 使用心臟起搏器的人，請一定與專門醫師咨詢之後再使用。
安全裝置、警告標簽
1. 為了防止由於沒有安裝安全裝置而造成的事故，操作本機器時，請確認安全裝置是否正確地安裝到規
定位置之後再進行操作。
2. 為了防止人身事故，卸下了安全裝置後，請一定再安裝到原來的位置，並確認功能是否正常。
3. 為了防止人身事故，請把警告標簽時常地黏貼到可以明顯看到的機器上。如果脫落或發生污損，請立
即更換成新的標簽。
用途、改裝
1. 為了防止人身事故，請不要將本機器使用於本來的用途和使用說明書規定的使用方法以外的用處。
如果使用於規定用途以外時，本公司一概不負任何責任。
2. 為了防止人身事故，請不要改裝機器。對於因改裝而發生的事故，本公司一概不負任何責任。
教育培訓
1. 為了防止由於不熟練而造成的事故，雇用單位應就有關本機器的操作和安全注意事項，對操作人員進
行教育，而且衹讓具有專業知識和操作技能的操作人員使用本機器。同時，雇用單位一定事前編制操
作人員的教育培訓計劃，並切實地實施。
必須關閉電源的事項
關閉電源： 是指關閉電源開關之後，並且把電源插頭
從電源插座上拔下來。以下相同。
1. 為了防止人身事故，當確認了異常、故障後以及停電時，請立即關閉電源。
2. 為了防止因機器突然起動造成的事故，在如下情況時，請一定關閉電源之後再進行操作。特別是使用
離合馬達時，關閉電源後，一定確認了縫紉機完全停止轉動之後再進行操作。
2-1. 例如，向機針、彎針、分線器等需要穿線的零件進行穿線或更換梭芯時。
2-2. 例如，更換或調整組成機器的所有零部件時。
2-3. 例如，檢查、修理、清掃機器時，或離開機器時。
3. 為了防止觸電、漏電、火災事故，拔電源插頭時，一定要手持插頭拔電線，而不能拉著電線拔。
4. 不使用縫紉機閒放時，一定要關閉電源。
5. 為了防止因電氣零部件的損壞造成的事故，停電後請一定關閉電源。
