Kärcher HDS 13/20 De Tr1 User Manual

- 10

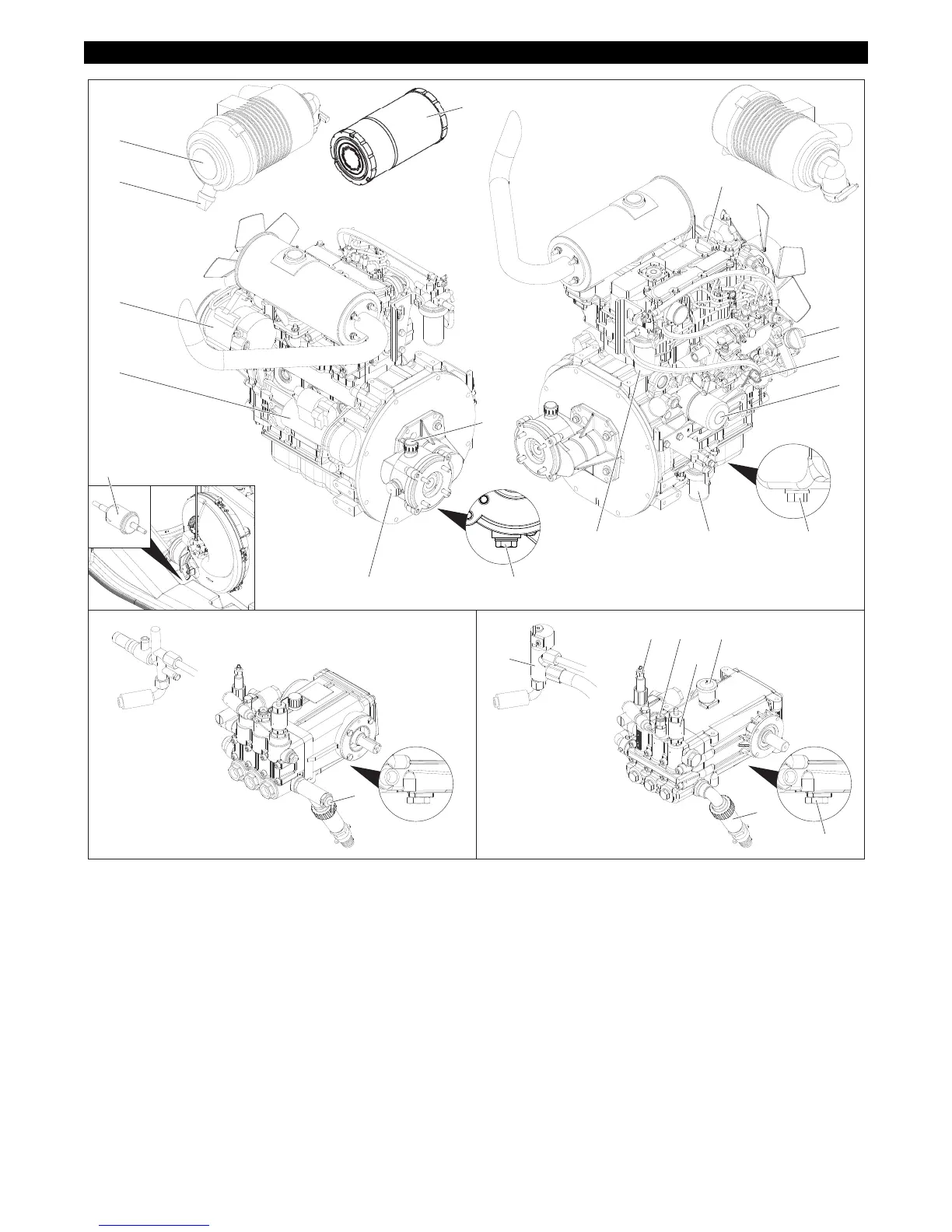

1 Einfüllöffnung Motoröl (oben)
2 Einfüllöffnung Motoröl (seitlich)
3 Ölmessstab (Motor)
4 Ölfilter (Motor)
5 Ölablassschraube Motor
6 Wasserabscheider
7 Kraftstofffilter
8 Einfüllöffnung Getriebeöl inkl. Entlüf-
tung
9 Ölablassschraube Zwischengetriebe
10 Ölschauglas Zwischengetriebe
11 Ölablassschraube Pumpe
12 Feinfilter
13 Ölbehälter
14 Frostschutzspülventil
15 Druckschalter
16 Überströmventil
17 Sicherheitsblock Brenner
18 Reinigungsmitteleingang
19 Brennstofffilter
20 Anlasser
21 Lichtmaschine
22 Schmutzauslass am Luftfilter
23 Luftfilter
24 Luftfiltereinsatz
Pflege und Wartung
2
3
4
67
12
11
1
8
16
23
20
10
21
22
5
1315
24
14
HDS 17/20
HDS 13/20
HDS 13/35
HDS 9/50
18
9
17
19
12 DE
