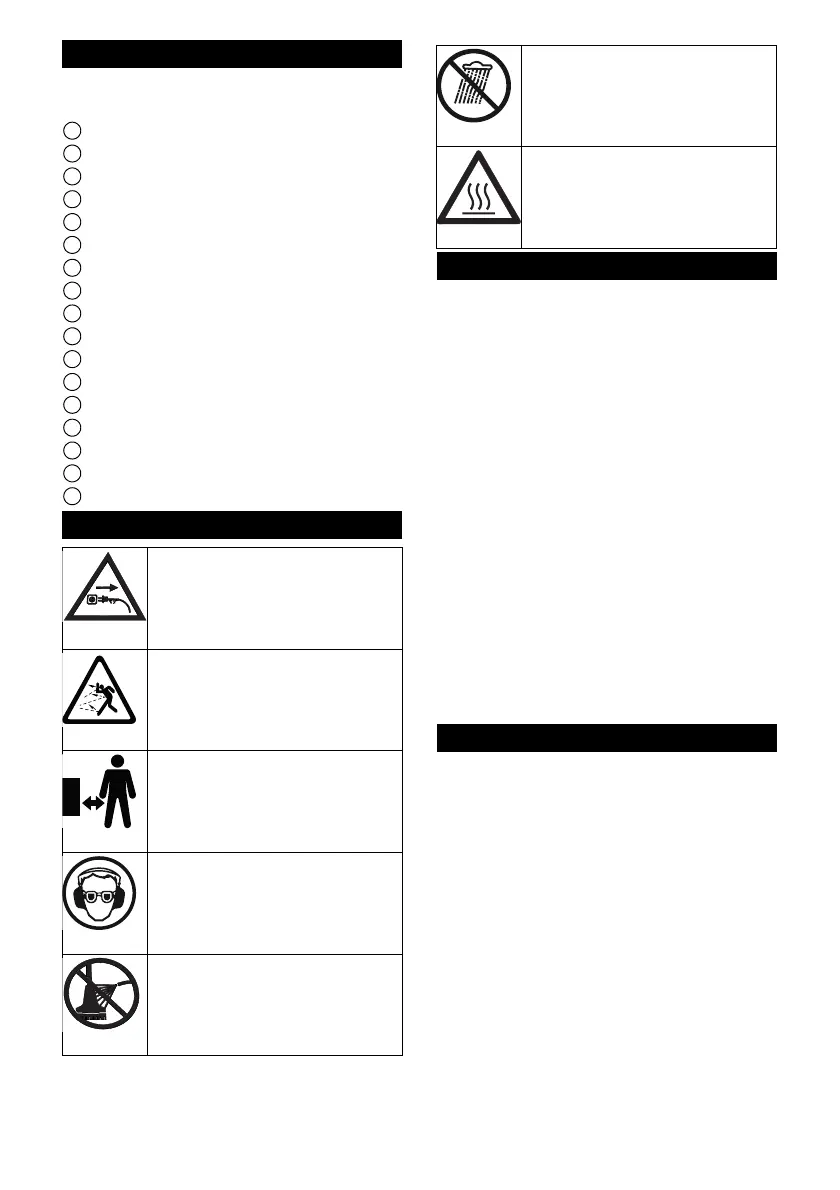

Nederlands 31
Beschrijving apparaat
Afbeeldingen, zie pagina met grafieken
Afbeelding A
1 Apparaatschakelaar
2 Ontgrendeling apparaatschakelaar
3 Handgreep
4 Steel
5 Reinigingskop
6 Roterende borstels
7 Watersproeier
8 Aandrijfbehuizing
9 Spatbescherming met neerzetrand
10 Elektriciteitskabel
11 Klittenband
12 Waterfilter
13 Pakking waterfilter
14 Wateraansluiting (insteeksysteem)
15 Regelklep voor waterhoeveelheid
16 Typeplaatje
17 Borstelbevestiging (draaisluiting)
Symbolen op het apparaat
Montage
Instructie
De steel moet eenmalig gemonteerd wor-
den. Na de montage mogen beide delen
van de steel niet meer uit elkaar gehaald
worden. Let er bij de montage op dat de
waterslang en de elektriciteitskabel niet ge-
klemd worden.
1. Steel in elkaar steken. Vergrendelt hoorbaar.
Afbeelding B
2. Waterslang en daarna elektriciteitskabel
van boven naar beneden (te beginnen
bij de greep) in het kabelkanaal drukken.
Afbeelding C
3. Uitstekend deel van de kabel en de wa-
terslang stevig in de behuizing van de
borstelkop drukken.
Afbeelding D
De elektriciteitskabel en de waterslang mo-
gen tijdens de werking niet uit het toestel
steken!
Inbedrijfstelling
1. Regelklep voor waterhoeveelheid sluiten.
Afbeelding H
2. Waterslang op het apparaat aansluiten. De
koppeling moet hoorbaar vergrendelen.
3. Om de waterslang te ontlasten, met klit-
tenband op de greep vastzetten.
Afbeelding E
4. Waterslang met de waterkraan verbin-
den en kraan openen. Rekening houden
met de maximale werkingsdruk (zie
‘Technische gegevens’).
5. De elektriciteitskabel op een geschikte,
met beschermingsklasse IPX4 aange-
duide verlengkabel aansluiten. Houd al-
tijd rekening met de
veiligheidsvoorschriften.
Gevaar voor elektrische schok-
ken. Netstekker uittrekken als
de elektriciteitskabel bescha-
digd is!
Gevaar voor letsels door rond-
vliegende voorwerpen!
Gevaar voor letsels. Houd an-
dere personen uit de buurt!
Gevaar voor oog- en gehoor-
schade! Veiligheidsbril en ge-
hoorbescherming dragen!
Gevaar voor schade. Het appa-
raat niet reinigen met een slang
of een hogedrukstraal.
Gevaar voor schade. Het appa-
raat niet blootstellen aan regen.
Verbrandingsgevaar door hete
oppervlakken!
