Kärcher PCL 4 User Manual

Deutsch 7

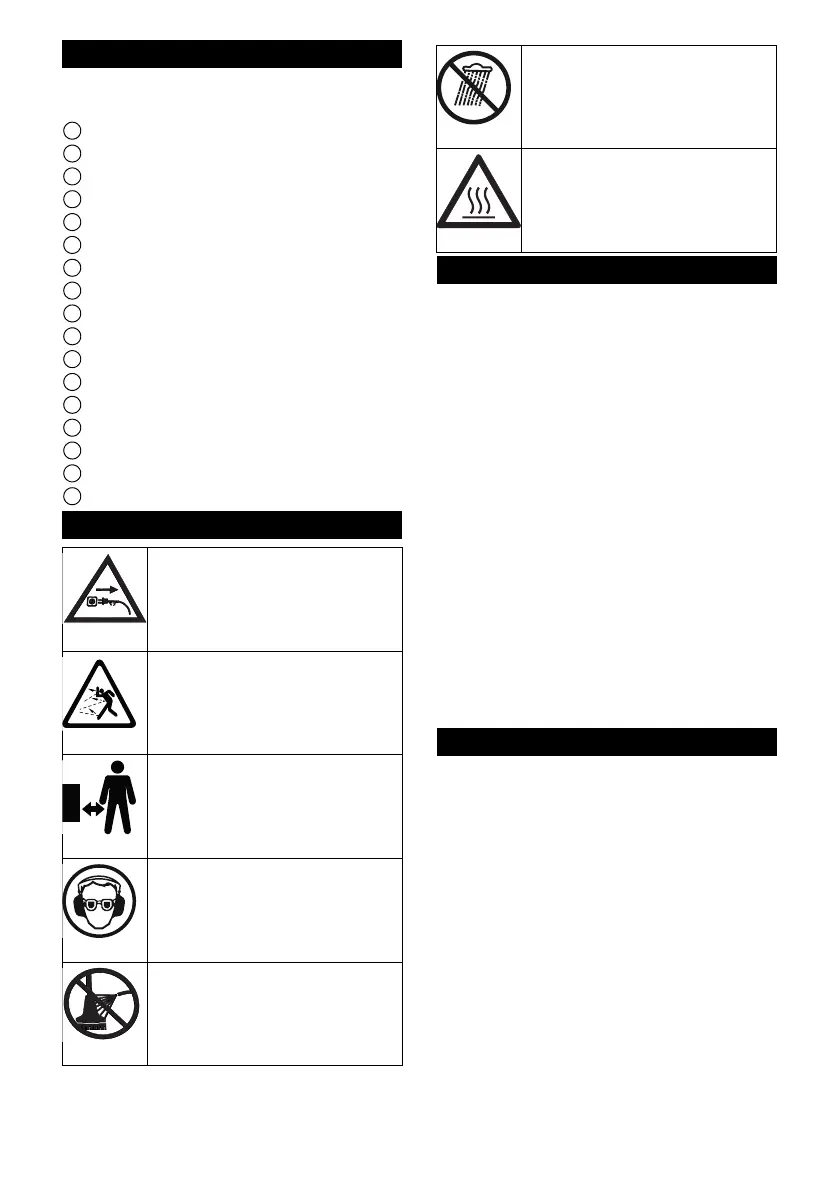

Gerätebeschreibung
Abbildungen siehe Grafikseite
Abbildung A
1 Geräteschalter
2 Entriegelung Geräteschalter
3 Handgriff
4 Stiel
5 Reinigungskopf
6 Rotierende Bürsten
7 Wasserdüsen
8 Getriebegehäuse
9 Spritzschutz mit Abstellkante
10 Netzkabel
11 Klettband
12 Wasserfilter
13 Dichtung Wasserfilter
14 Wasseranschluss (Stecksystem)
15 Wassermengenregulierventil
16 Typenschild
17 Bürstenbefestigung (Drehverschluss)
Symbole auf dem Gerät
Montage
Hinweis
Die Montage des Stiels erfolgt einmalig.
Nach der Montage dürfen die Stielhälften
nicht mehr getrennt werden. Achten Sie bei
der Montage darauf, dass der Wasser-
schlauch und das Netzkabel nicht einge-
klemmt oder gequetscht werden.
1. Stiel zusammenstecken. Rastet hörbar
ein.
Abbildung B
2. Wasserschlauch und danach Netzkabel
von oben nach unten (vom Griff begin-
nend) in den Kabelkanal drücken.
Abbildung C
3. Überstehendes Kabel und Wasser-
schlauch kräftig in das Bürstenkopfge-
häuse drücken.
Abbildung D
Netzkabel und Wasserschlauch dürfen
beim Betrieb nicht aus dem Gerät ragen!
Inbetriebnahme
1. Wassermengenregulierventil schließen.
Abbildung H
2. Wasserschlauch an das Gerät anschlie-
ßen. Kupplung muss hörbar einrasten.
3. Den Wasserschlauch zur Entlastung mit
Klettband am Griff sichern.
Abbildung E
4. Wasserschlauch mit dem Wasserhahn
verbinden und Wasserhahn öffnen. Bitte
beachten Sie den maximalen Betriebs-
druck (siehe “Technische Daten”).
5. Das Netzanschlusskabel an ein geeig-
netes, mit Schutzart IPX4 gekennzeich-
netes Verlängerungskabel anschließen.
Bitte beachten Sie unbedingt die Sicher-
heitshinweise.
Gefahr eines Stromschlags.
Netzstecker bei beschädigtem
Netzkabel ziehen!
Verletzungsgefahr durch her-
umfliegende Gegenstände!
Verletzungsgefahr. Andere Per-
sonen fernhalten!
Gefahr von Augen- und Gehör-
schäden. Schutzbrille und Ge-
hörschutz tragen!
Beschädigungsgefahr. Gerät
nicht mit Schlauch- oder Hoch-
druckwasserstrahl reinigen!
Beschädigungsgefahr. Nicht
dem Regen aussetzen!
Verbrennungsgefahr durch hei-
ße Oberflächen!

Kärcher PCL 4 Specifications

General

Best uses	Wood
Substance	Liquid (ready to use)
Product type	Floor polisher
Product color	Black, Yellow
Housing material	Metal, Plastic
Suitable for indoor use	No
Suitable for outdoor use	Yes
Vacuum	10000 mbar
Motor power	600 W
Machine type	Walk-behind
Cleaning type	Deep/interim

Weight and Dimensions

Depth	350 mm
Width	307 mm
Height	1281 mm
Weight	5000 g
