2.1 - Opis jednostki sterującej
2.3 - Modele i parametry techniczne
95
PL
Centrala sterująca CT10324 to najbardziej zaawansowany i
wydajny system sterowania silnikami Key Automation, zaprojekto-
wany do elektrycznego otwierania i zamykania barier Wszelkie inne
niewłaściwe użytkowanie centrali jest zabronione. Centrala CT10324

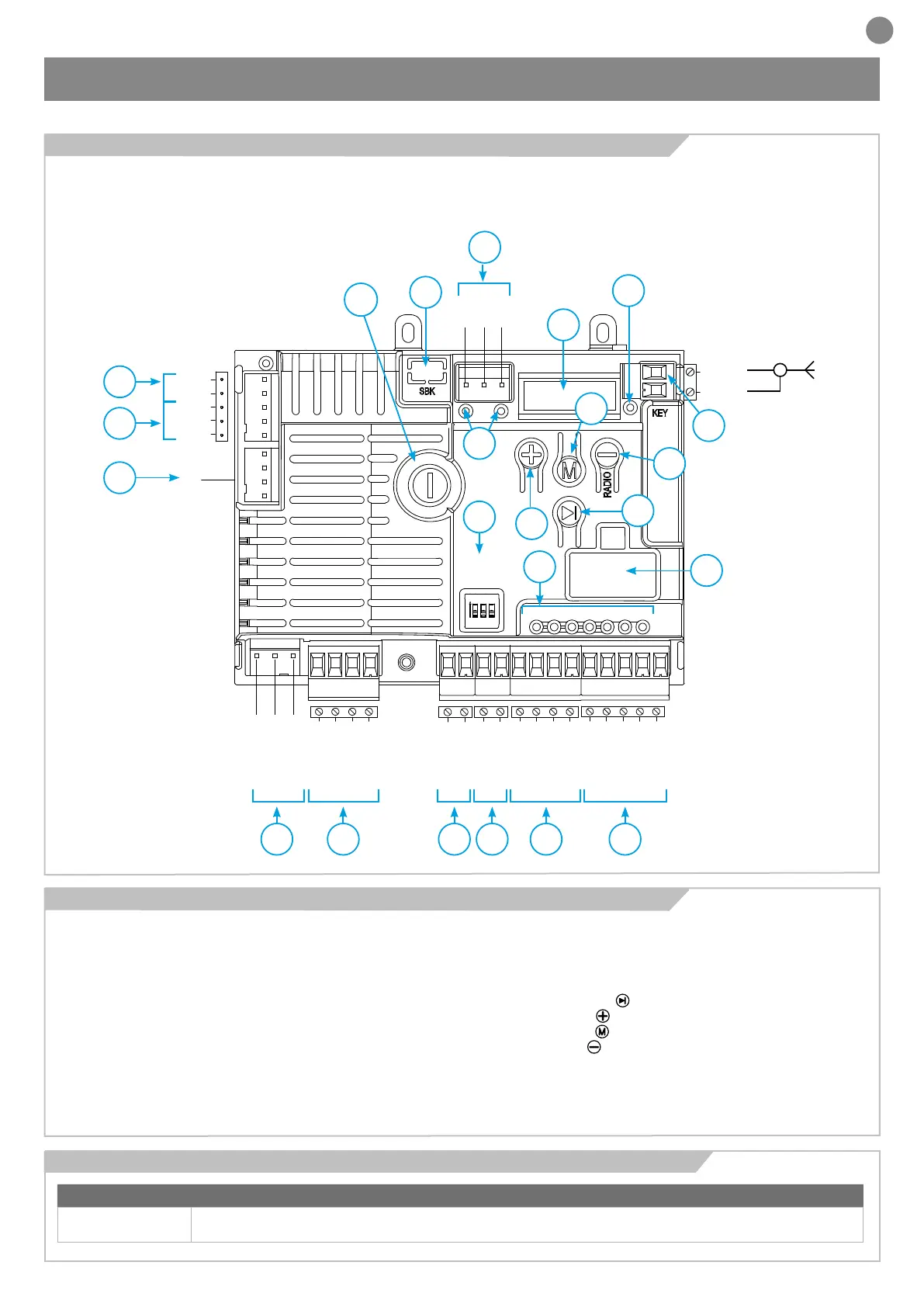

1- Zasilanie silnika (M+ i M-)
2- Złącze zasilania transformatora
3- Podłączenie lampy błyskowej, lampki nocnej i kierunkowskazu
oświetlenie otwarcia bramy/zamka elektrycznego Złącze 4-24 Vac
do urządzeń sterujących i zabezpieczających
5- 24 Vdc nieregulowane dla urządzenia zabezpieczającego (fo
tokomórka i płyta radiowa)
6- Wejście bezpieczeństwa dla STOP lub połączenia krawędziowego
i fotokomórki
7- Złącze urządzeń sterujących
8- Czerwona dioda LED bezpieczeństwa dla KRAWĘDZI/STOP,
PH2, PH1; Zielona dioda dla wejścia OTWÓRZ, ZAMKNIJ, PAR,
SBS
9- Przełącznik dwustabilny do anulowania bezpieczeństwa
10- Złącze wyłączników krańcowych
11- Czerwone wskaźniki LED wyłączników krańcowych
12- Złącze do ładowarki akumulatorów KBP/KBPN
13- 1,6 AT Bezpiecznik zwłoczny
14- 5-cyfrowy, 14-segmentowy wyświetlacz funkcji
15- Przycisk ruchu SBS(
)
16- Przycisk w górę (
)
17- Przycisk MENU (
)
18- Przycisk w dół (
)
19- Wskaźnik LED klucza
20- Antena
21- SBK: predyspozycja do modułu oszczędzania energii
2 - INFORMACJE WSTĘPNE O PRODUKCIE
KOD OPIS
CT10324 Centrala sterująca 24V do napędu bramy przesuwnej, uchylnej lub szlabanu
1
23
12
20
2
10
8
4
9
14
19
11
16
15
18
17
13
3
21
22
5 6 7
wyposażona jest w 5-cyfrowy, 14-segmentowy wyświetlacz, który
umożliwia łatwe programowanie i stałe monitorowanie stanu wejść;
Struktura menu pozwala również na łatwe ustawienie czasów pracy
i trybów pracy.
2.2 - Opis połączeń
