Positionen der Anschlüsse an der Rückseite des Computers

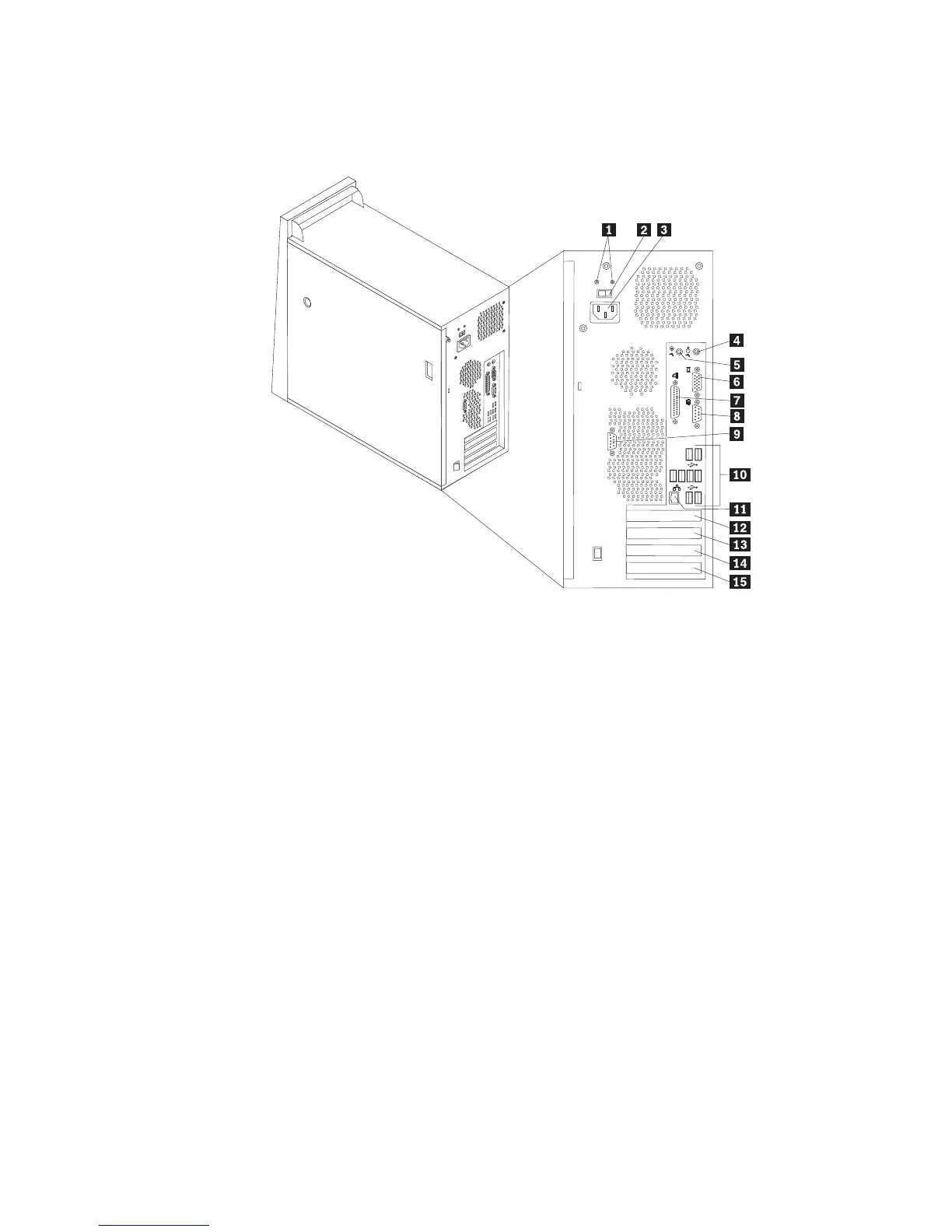

In der folgenden Abbildung sind die Positionen der Anschlüsse an der Rückseite
des Computers dargestellt.
1 Diagnoseanzeigen
für Netzteil
9 Serieller Anschluss (COM 2) (einige Modelle)
2 Spannungsauswahlschalter 10 USB-Anschlüsse (8)
3 Netzteilanschluss 11 Ethernet-LAN-Anschluss
4 Audioausgangsanschluss 12 PCI-Express-x16-Videoadapteranschluss
(einige Modelle)
5 Audioeingangsanschluss 13 PCI-Express-x1-Adapteranschluss
6 Anschluss für VGA-Bild-
schirm
14 PCI-Adapteranschluss
7 Parallelanschluss 15 PCI-Adapteranschluss
8 Serieller Anschluss (COM 1)
Anmerkung: Einige Anschlüsse an der Rückseite des Computers sind farblich
markiert. Diese Markierungen helfen Ihnen dabei, die Kabel den
richtigen Anschlüssen am Computer zuzuordnen.
Kapitel 3. Zusatzeinrichtungen installieren 21
