5 Inbetriebnahme
Statusanzeige
EDKMF2133 DE/EN/FR 4.0
32
H2_statusanzeige-Statusanzeige

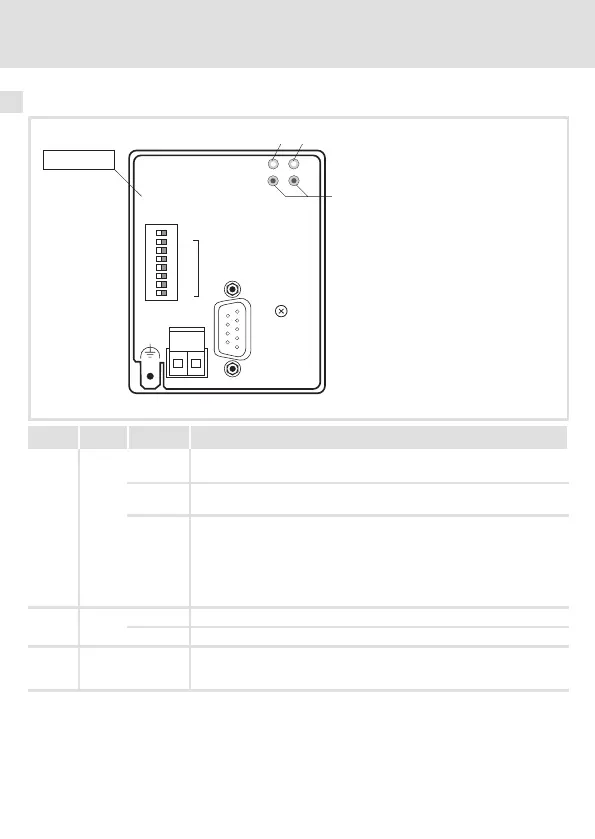

Statusanzeige
123456
7
8
2131
64
32
16
8
2
4
1
PROFIBUS DP
L
24V DC
+
_
ONOFF
Adresse
2133
01
2
EMF2133IB
2133PFB003
Pos Farbe Zustand Hinweise
grün
an Kommunikationsmodul ist mit Spannung versorgt und hat Verbin-
dung zum Antriebsregler.
aus Kommunikationsmodul ist nicht mit Spannung versorgt. Antriebsreg-
ler oder externe Spannungsversorgung ist ausgeschaltet.
blinkt Kommunikationsmodul ist mit Spannung versorgt, hat aber (noch)
keine Verbindung zum Antriebsregler, weil
z
das Kommunikationsmodul nicht korrekt auf den Antriebsregler
gesteckt wurde
z
der Datentransfer vom/zum Antriebsregler noch nicht möglich ist
(z.B. Antriebsregler in der Initialisierungsphase).
gelb
aus Kommunikationsmodul ist noch nicht initialisiert
blinkt Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
rot / grün Rote und grüne Drive-LED kennzeichnet den Betriebszustand des
Grundgerätes 82XX, 8200 vector, 93XX, Servo PLC 9300 und Drive PLC
(siehe Betriebsanleitung des Grundgerätes)
