5Miseenservice
Affichage d’état
EDKMF2133 DE/EN/FR 4.0
98

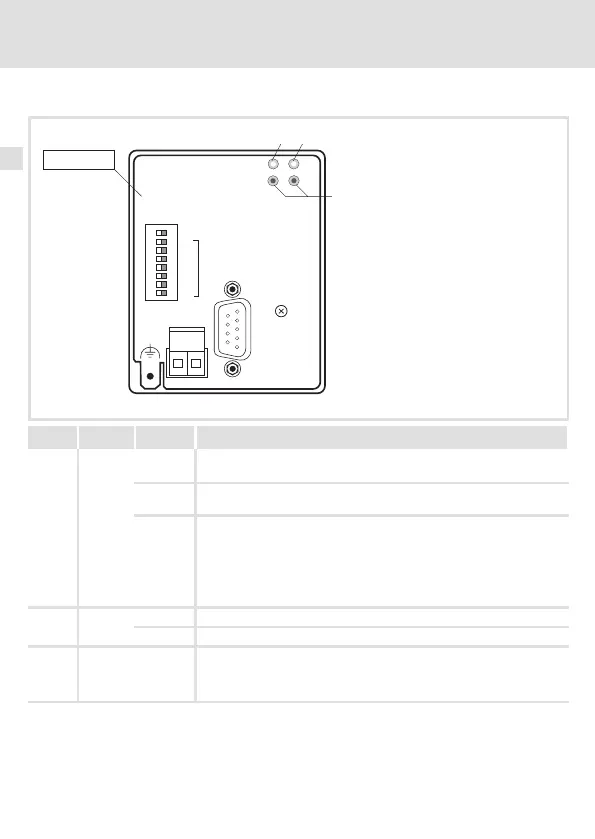

H2_statusanzeige-Statusanzeige
Affichage d’état
123456
7
8
2131
64
32
16
8
2
4
1
PROFIBUS DP
L
24V DC
+
_
ONOFF
Adresse
2133
01
2
EMF2133IB
2133PFB003
Pos. Couleur Etat LED Explication
LED
verte
ON Le module de communication est sous tension et la liaison avec le
variateur de vitesse est établie.
OFF Le module de communication n’est pas sous tension. Le variateur est
déconnecté ou l’alimentation externe n’est pas enclenchée.
clignote Le module de communication est sous tension, mais la liaison avec le
variateur de vitesse n’est pas (encore) établie, car
z
le module n’est pas correctement enf iché su r le variateur ;
z
le transfert de données émises par le variateur/transmises au
variateur n’est pas encore possible (ex. : le variateur est en phase
d’initialisation).
LED
jaune
OFF L’initialisation du module de communication n’est pas terminée.
clignote La liaison avec le module de communication est établie.
LED rouge/verte La LED rouge et verte de l’entraînement indique l’état de
fonctionnement de l’appareil de base 82XX, 8200 vector, 93XX, Servo
PLC 9300 et Drive PLC (voir instructions de mise en service de
l’appareil de base).
