4 Installation électrique
Raccordement à un maître
EDKMF2133 DE/EN/FR 4.0
78
H1_E_INST-Inst_2133-2
4 Install ation é lectriqu e
Raccordement à un maître
Danger !
Il faut prévoir un isolement supplémentaire, dans les cas où
ƒ
un variateur de vitesse 820X ou 821X est raccordé au maître et
ƒ
un isolement fiable (isolement renforcé) selon EN 61800-5-1 est
nécessaire.

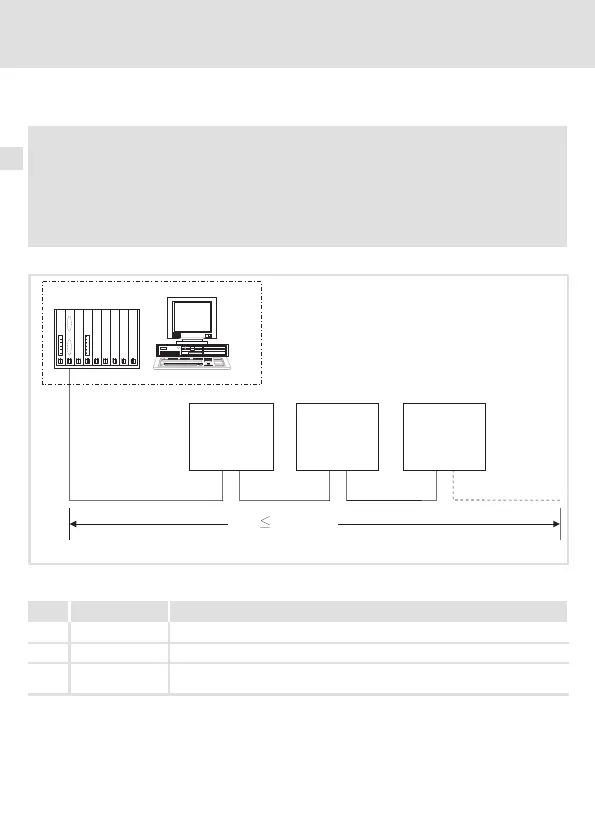

La structure du bus de terrain PROFIBUS est présentée dans une vue d’ensemble.
333
1
222
0m
1200 m
GG + 2133 GG + 2133 GG + 2133
E82ZAFP005
Fig. 3 Exemple : PROFIBUS avec câblage RS485 (sans répétiteur)
N° Composant Remarque
1Maître Exemple : PC ou API avec interface maître PROFIBUS
2 Câble bus Adapter la vitesse de transmission à la longueur du câble bus.
3 Esclave
PROFIBUS
Appareil de base compatible (voir 72) avec le module de
communication EMF2133IB
