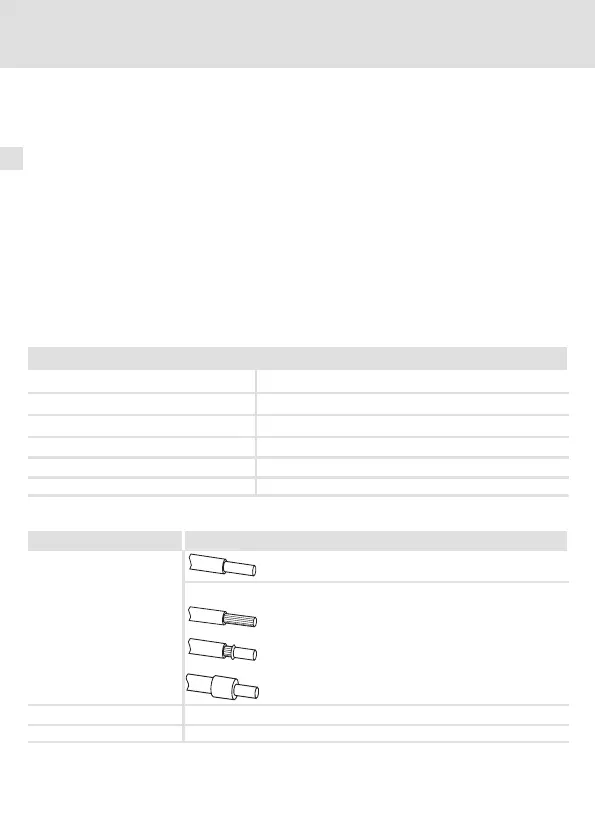

4 Installation électrique
Câblage
EDKMF2133 DE/EN/FR 4.0 80

H2_Verdrahtung-TN anzahl
Câblage
ƒ Utiliser uniquement des câbles correspondant aux spécifications fournies, voir
(80).
ƒ Utiliser le connecteur de bus pour établir la liaison avec les variateurs de vitesse. Le
fonctionnement du bus de terrain n’est pas interrompu lorsque le connecteur est
retiré du variateur.
ƒ Tenir compte des remarques et instructions relatives au câblage contenues dans la
documentation du système de commande.
ƒ Adapter la vitesse de transmission à la longueur du câble bus.
ƒ Vérifier/activer les résistances d’extrémité de bus.
Spécifications du câble de transmission
Pour l’utilisation du câble de transmission de signaux, respecter les indications de
l’organisation d’utilisateurs PROFIBUS :
Spécification du câble bus
Résistance de câble
135 - 165 Ω /km,(f=3-20MHz)
Capacité de câble
≤ 30 nF/km
Résistance de boucle
<110 Ω /km
Diamètre conducteur >0,64mm
Section conducteur >0,34mm
2
Brins Torsadés par paire, isolés et blindés
Spécifications des bornes de raccordement
Raccordement électrique Bornier enfichable à vis
Possibilités de
raccordement
Rigide : 1,5 mm
2
(AWG 16)
Souple :
sans embout
1,5 mm
2
(AWG 16)
avec embout, sans cosse en plastique
1,5 mm
2
(AWG 16)
avec embout et cosse en plastique
1,5 mm
2
(AWG 16)
Couple de serrage 0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)
Longueur du fil dénudé 6mm
