Installation mécanique 3
EDKMF2133 DE/EN/FR 4.0
77
H1_MechINS-MechInst
3 Install ation m écaniqu e
2102LEC014

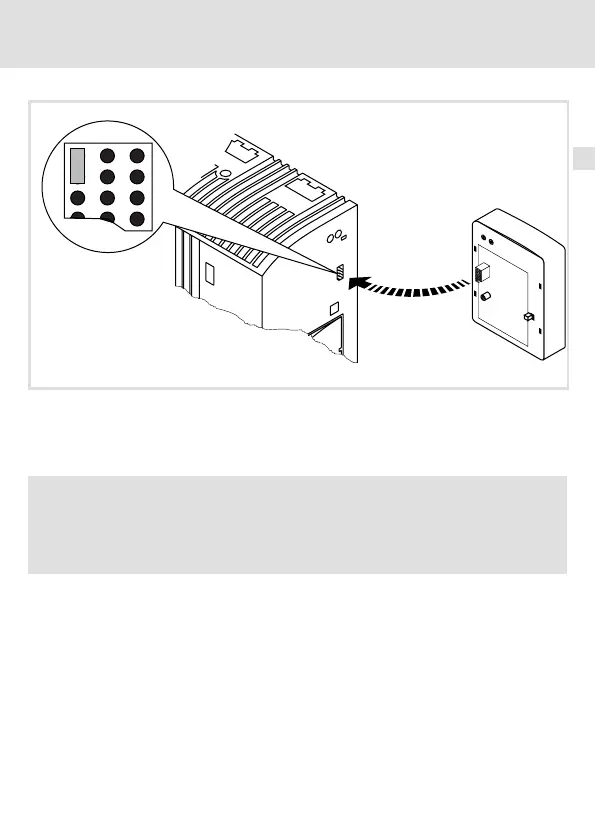

ƒ Enficher le module de communication sur l’appareil de base (ici : 8200 vector).
ƒ Visserlemoduledecommunicationsurl’appareildebaseàl’aidedelavisdefixation
pour assurer une bonne liaison avec la terre (PE).
Remarque importante !
Pour l’alimentation interne du module de communication par le convertisseur
de fréquence 8200 vector, le cavalier doit être inséré dans l’ouverture prévue à
cet effet (voir schéma ci-dessus). Voir également (83).
