32
Seguridad del
Lav
avajillas
Requisit
os de
Instalación
Instruc
ciones
de Instalación
Opción 4: (sin tritur
ador de basura - sin tubería de separación de aire):
IMPORTANTE: Si necesita cortar la manguera de desagüe para que
quepa dentro del diámetro de la conexión, corte solo el extremo de
goma de la manguera, según se mostró antes en esta sección (no corte
la sección rugosa).
1. Conecte la manguera de desagüe a la conexión en T al tubo de
desperdicios con una abrazaderas de tornillo de 1
in a 2 in (3,8 a
5 cm)*.
NOT
AS:
•
Esta c
onexión debe ubicarse antes de la trampa de drenaje y al menos
20 in (50,8 cm) por encima del suelo donde se instalará el lavavajillas.
•
Se rec
omienda atar la manguera de desagüe y sujetarla firmemente a
la parte inferior de la encimera, a una altura mínima de 32 in (81,3 cm).

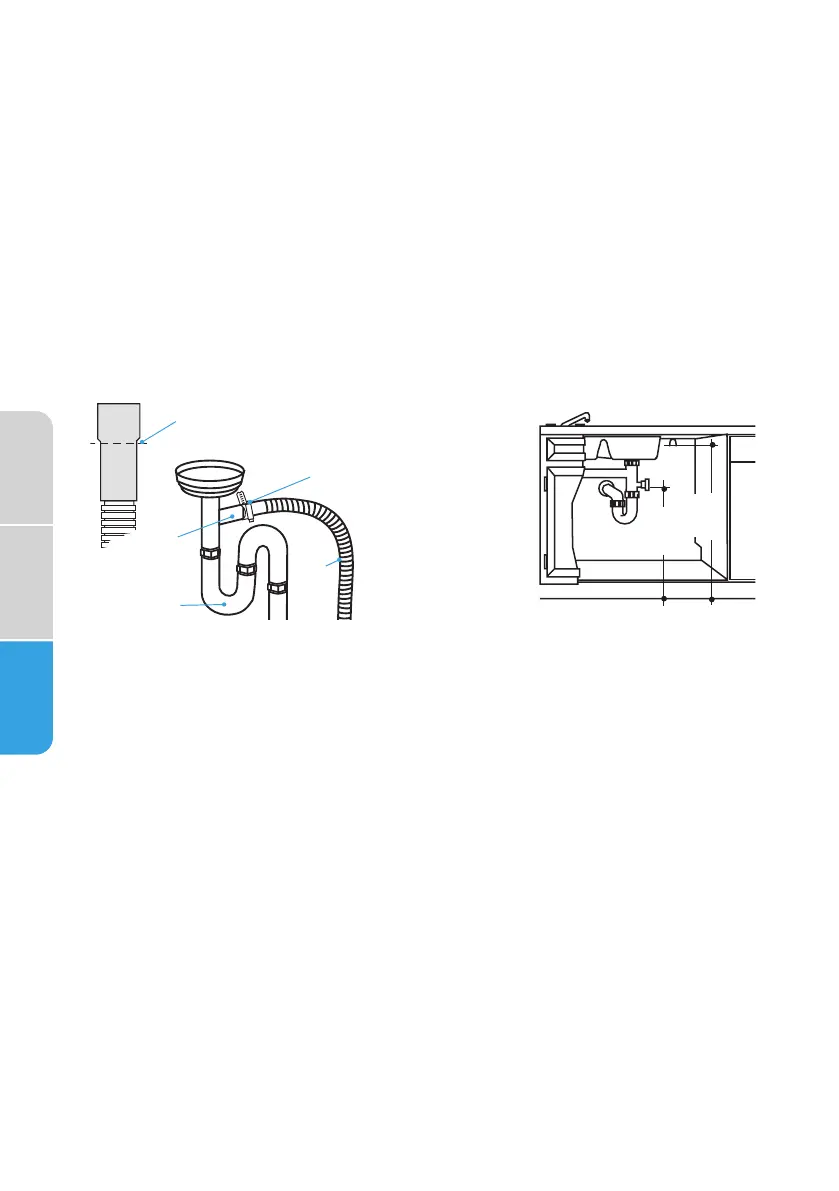

a
b
c
d
e
a
Manguera de
desagüe -
c
orte aquí si
es necesario
b
Abrazader
as
de tornillo
c
Manguera de
desagüe
d
Tr
ampa de
drenaje
e Conexión en
T al tubo de
desperdicios
18"
Min.
32"
Min.
*Pie
zas disponibles en tiendas locales de suminis
tros de plomería.
MONTAJE DEL LA
VAVAJILLAS
Par
a montar el lavavajillas a la encimera (Método 1) o el gabinete
(Método 2), siga las instrucciones para el método específico de su
instalación.
Método 1: instalación en encimera
Fije el lavavajillas a la encimera utilizando los dos soportes de montaje
instalados en la parte superior del lavavajillas.
1. Abra el lavavajillas, quite la rejilla inferior para vajilla, y coloque una
toalla sobre los filtros, ubicados en el fondo de la tina, para evitar que
caigan sedimentos dentro del sistema de bomba.
2. Verifique que el lavavajillas esté nivelado y centrado de lado a lado en
la abertura, para no interferir con los gabinetes adyacentes al abrir o
cerrar la puerta.
3. Verifique que el reborde de la tina se alinee con la cara frontal del
bastidor del gabinete.
