JUSB3~4 : Connecteurs USB 3.2 Gen 1

Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le

panneau avant.



Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

pour éviter d’endommager la carte mère.

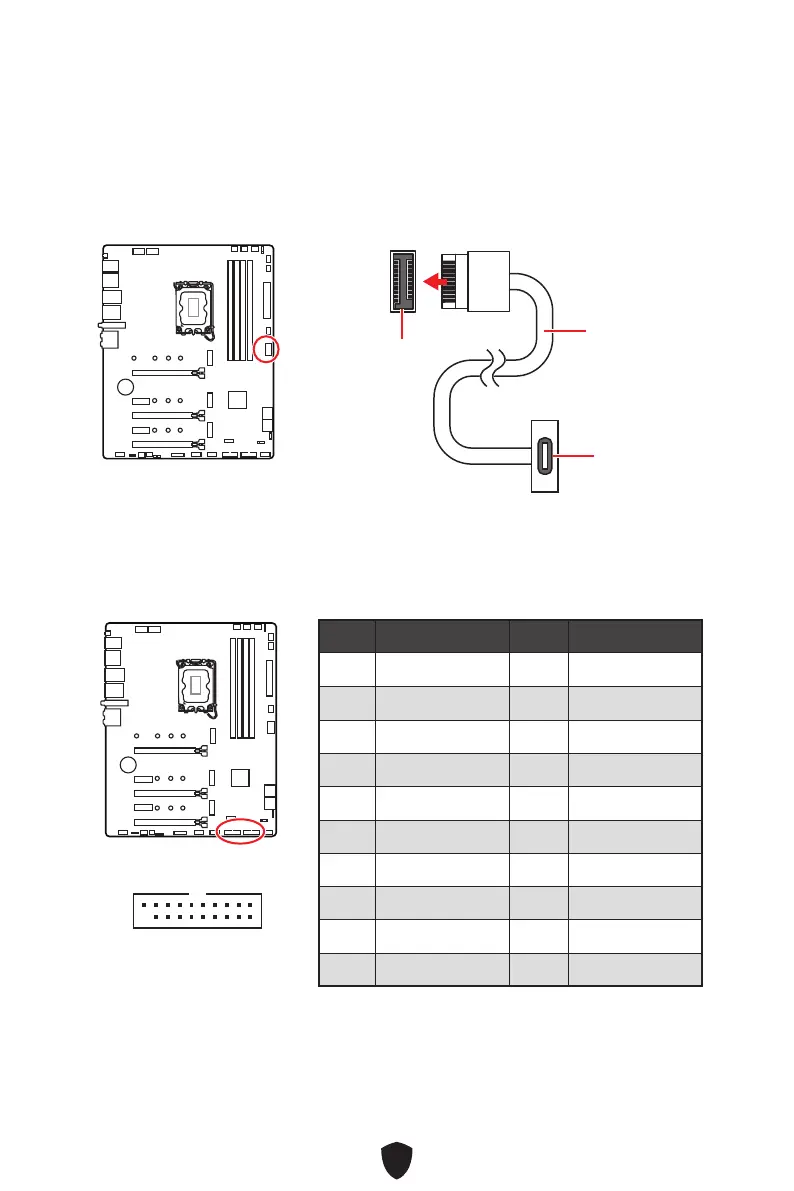

JUSB5 : Connecteur USB 3.2 Gen 2 Type-C du panneau

avant

Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 2 10 Gb/s Type-C

sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une

excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher

dans le bon sens.

JUSB5

Câble USB Type-C

Port USB Type-C

sur le panneau

avant

Broche Nom de signal Broche Nom de signal

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

1 10

1120

Questions and Answers:

Need help?

Do you have a question about the MSI Z790 GAMING PRO WIFI and is the answer not in the manual?

MSI Z790 GAMING PRO WIFI Specifications

General

Chipset	Intel Z790
CPU Socket	LGA 1700
Memory Slots	4
Max Memory	128GB
Storage Interface	4x M.2, 6x SATA 6Gb/s
Form Factor	ATX
Network	Wi-Fi 6E, 2.5G LAN
Audio	Realtek ALC4080
RGB Support	Mystic Light
Memory Support	DDR5
USB Ports	1 x USB 3.2 Gen 2x2 Type-C port (rear) 6 x USB 3.2 Gen 2 Type-A ports (rear) 2 x USB 3.2 Gen 1 ports (rear) 1 x USB 3.2 Gen 2 Type-C port (front) 2 x USB 3.2 Gen 1 ports (front) 4 x USB 2.0 ports (front)
