INSTRUÇÕES DE USO
9096910000(1)2006-09 27
CONTROLO/SUBSTITUIÇÃO DOS FUSÍVEIS
1. Desligue o conector (12) das baterias.
2. Afaste o tubo de descarga da água de recuperação (16).
3. Remova o cabo do carregador de bateria (I, Fig. 10) do suporte (J).
4. Remova os parafusos (A) e desloque o painel com cuidado (B) desengatando a borracha pequena (K) da sede específica
do painel (B).
5. Controle/substitua os seguintes fusíveis:
(C)Fusível F1, cabeça porta-escova: (40 A)
(D)Fusaível F2, sistema de aspiração: (30 A)
(E)FusívelF3, sistema de tracção: (30 A)
(F)Fusível F4, circuitos de sinal: (3 A)
(G)Fusível F5, desengate das escovas/porta-feltro: (20 A)
(H)Fusível F6, bombas: (3 A)
6. Execute na ordem contrária os pontos 1-4.
S311324

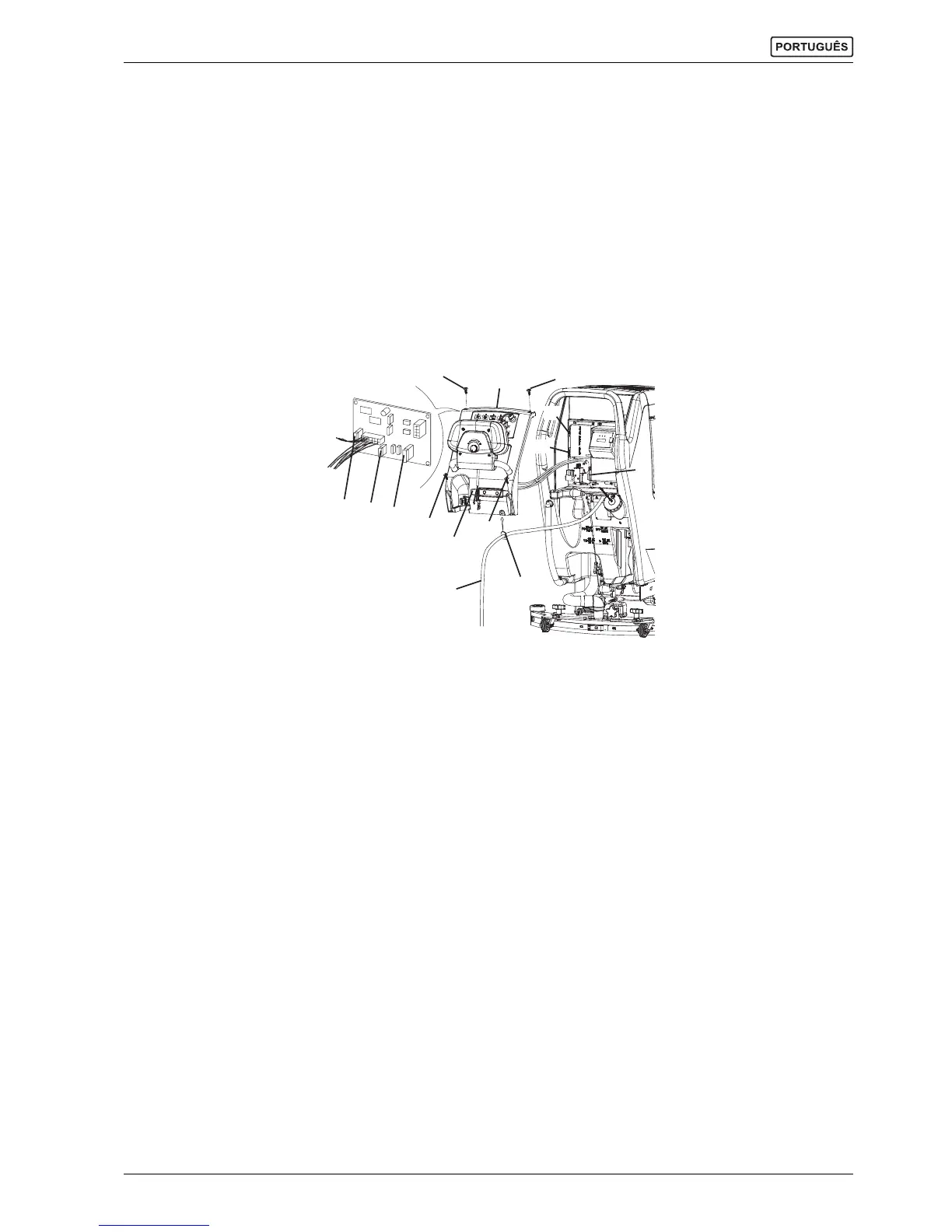

Figura 10
F
G
H
A
A
B
A
A
J
I
C
E
D
K
