INSTRUÇÕES DE USO
28 9096910000(1)2006-09
DESMONTAGEM/MONTAGEM DA CABEÇA
PORTA-ESCOVAS/PORTA-FELTRO/PORTA-ESCOVAS COM ROLO
Na máquina é possível instalar/remover facilmente a cabeça porta-escovas/porta-feltro (18a e 18b) e a cabeça porta-escovas
com rolo (18c).
Desmontagem
1. Coloque a máquina num pavimento plano.
2. Remova as escovas/porta-feltro operando como indicado no parágrafo a seguir. Não remova as escovas com rolo.
3. Abaixe a cabeça porta-escovas/porta-feltro pressionando o pedal (11).
4. Se estiverem presentes, remova as cavilhas (B, Fig. 11) e a mola de gás (A).
5. Desligue a ligação eléctrica (D) dos motores das escovas/porta-feltro.
6. Desligue a união (E) do tubo da solução detergente.
7. Remova os parafusos (C) e, em seguida, remova a cabeça porta-escovas/portafeltro (F).
Montagem
8. Monte os componentes na ordem inversa em relação à desmontagem, prestando atenção às seguintes condições:
– quando na máquina for instalada a cabeça do porta-escovas com rolo (18c), a mola com gás (A) não deve ser
instalada.

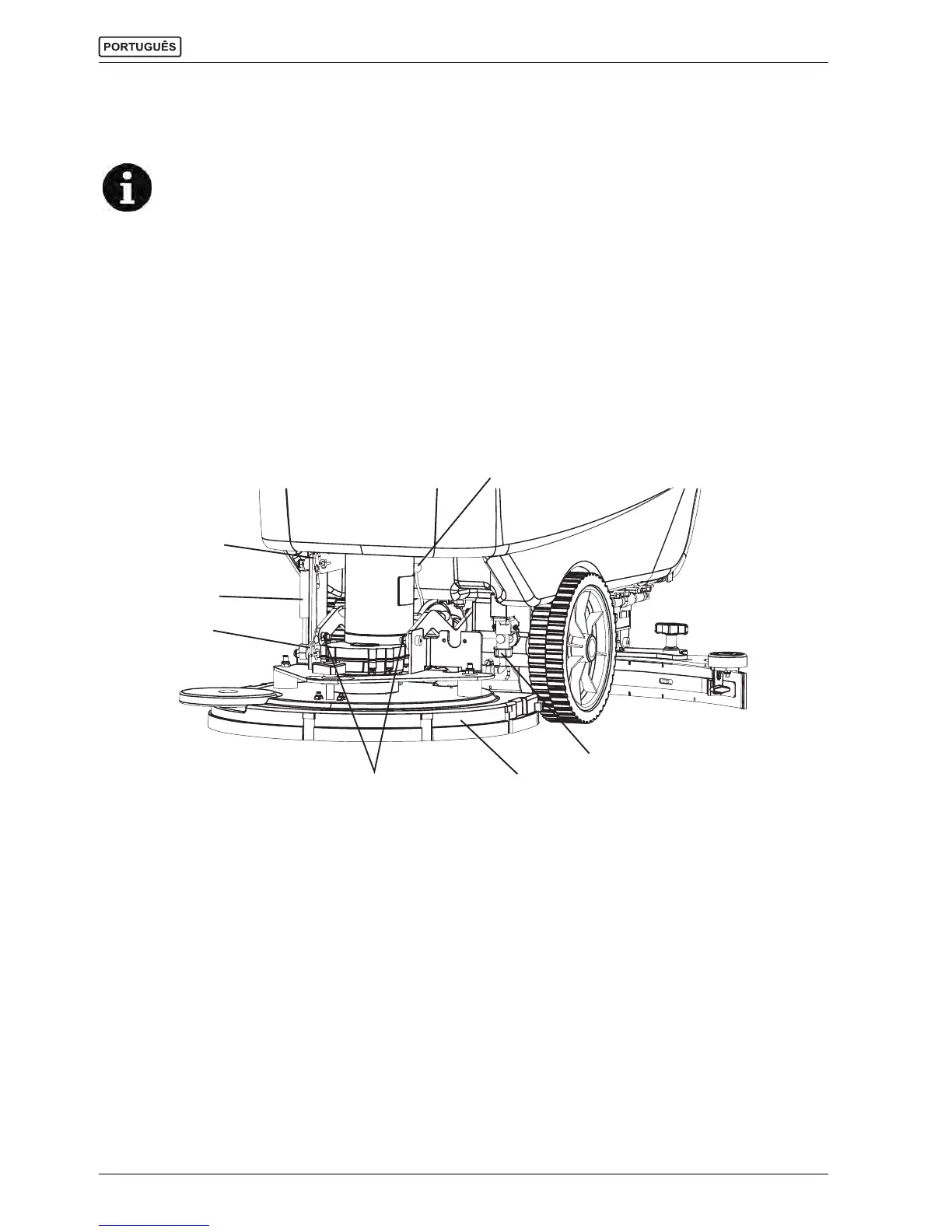

S311325
Figura 11
NOTA
Quando a cabeça for instalada/removida, pode ser preciso mudar também de tipo de limpador por que as
larguras devem ser proporcionáveis. Para o acoplamento correcto da cabeça com limpador, consulte o
parágrafo Instalação do limpador.
F
E
C
D
B
A
B
