DESMONTAJE/MONTAJE DEL CABEZAL
PORTACEPILLOS/PORTAFIELTROS/PORTACEPILLOS CILÍNDRICOS
En la máquina se puede instalar/quitar tanto el cabezal portacepillos/portafieltros (18a y 18b) como el cabezal portacepillos
cilíndricos (18c).
Desmontaje
1. Llevar la máquina sobre un suelo llano.
2. Desmontar los cepillos/portafieltros, mediante el procedimiento específico. No quitar los cepillos cilíndricos.
3. Bajar el cabezal portacepillos/portafieltros pisando el pedal (11).
4. Si presentes, quitar las clavijas (B, Fig. 11) y el resorte de gas (A).
5. Desconectar la conexión eléctrica (D) de los motores de los cepillos/portafieltros.
6. Desconectar el racor (E) de la tubería de la solución detergente.
7. Quitar los tornillos (C), luego quitar el cabezal portacepillos/portafieltros (F).
Montaje
8. Montar los componentes en orden contrario al desmontaje, teniendo cuidado de lo que sigue:
– si el cabezal portacepillos cilíndricos (18c) está instalado en la máquina, el resorte de gas (A) no debe ser instalado.
S311325

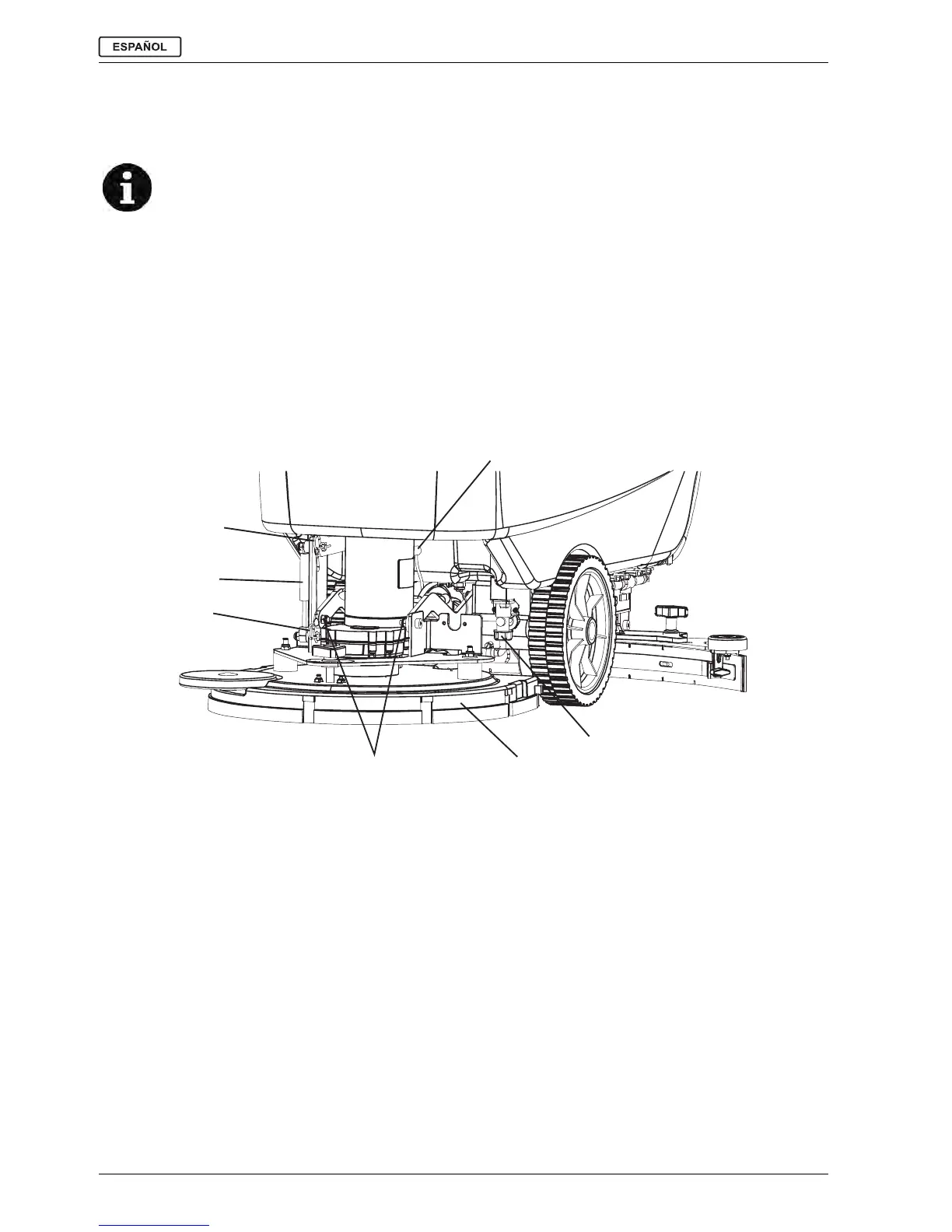

Figura 11
NOTA
Cuando se instala/quita el cabezal, puede ser necesario cambiar también el tipo de boquilla, porque las
anchuras de estos componentes son relacionadas. Para combinar correctamente el cabezal con la boquilla,
véase el párrafo Instalación de la boquilla.
