28/64 cod. 004772990 - AIR 90 - KLIMA 9 NEW - 02.09.2013

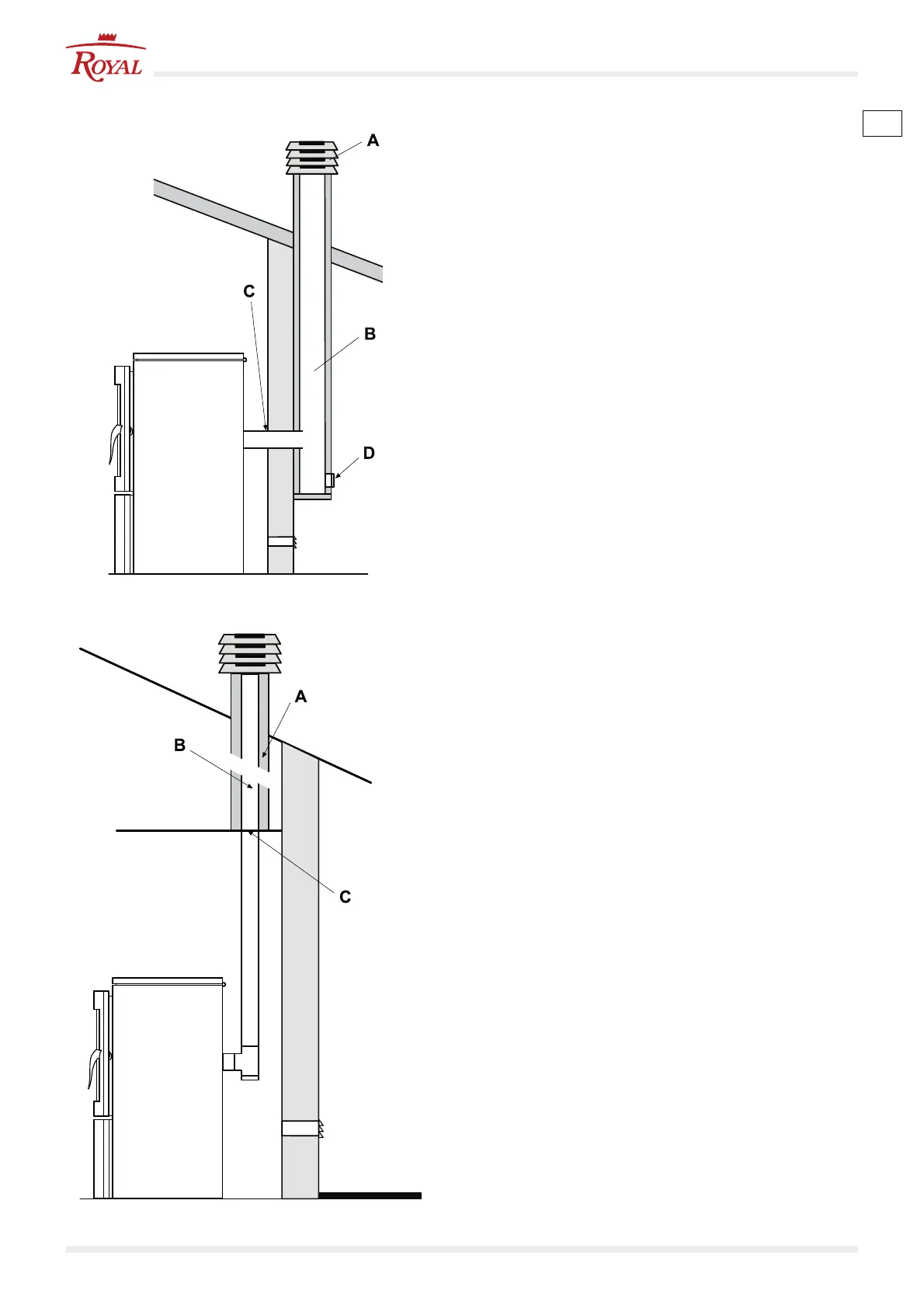

Fig. 5.5.4
Fig. 5.5.5
ITIT
5.5.1 Scarico a tetto mediante canna fumaria
La canna fumaria per lo scarico dei fumi deve essere
realizzata in osservanza alle norme EN 10683 - EN
1856-1-2 - EN 1857 - EN 1443 - EN 13384-1-3 - EN
12391-1 sia per quanto riguarda le dimensioni che per
i materiali utilizzati nella sua costruzione.
Canne fumarie FATISCENTI, costruite con materiale
pregiudicano il buon funzionamento della stufa.
Lo scarico dei fumi attraverso la canna fumaria
tradizionale (Fig. 5.5.4) può essere fatto purché siano
rispettate le seguenti regole:
- assicurarsi sullo stato di manutenzione della
canna fumaria; in caso di canna fumaria vecchia si
consiglia di provvedere al risanamento introducendo
una tubazione in acciaio opportunamente isolata
(lana di roccia, vermiculite).
- I fumi possono essere scaricati direttamente in
canna fumaria solo se questa ha una sezione
massima di 15 × 15 cm o diametro 15 cm ed è
provvista di uno sportello di ispezione.
A) Comignolo antivento.
B) Sezione massima di 15 × 15 cm o diametro 15 cm
e altezza massima di 4 - 5 metri.
C) Sigillare.
D) Ispezione.
! - In caso di canna fumaria di sezione maggiore è
la canna fumaria con una
tubazione in acciaio (con diametro in funzione del
percorso) opportunamente isolata (Fig. 5.5.5).
- Assicurarsi che il collegamento alla canna fumaria
in muratura sia opportunamente sigillato
- Evitare il contatto con materiale combustibile
(travi in legno) e in ogni caso provvedere al loro
isolamento con materiale ignifugo.
A) Vermiculite e/o lana di roccia.
B) Tubazione in acciaio.
C) Pannello di chiusura.
