Assistenza 05.2006
6SE7087-2JD60 Siemens AG
11-4 Istruzioni di servizio SIMOVERT MASTERDRIVES
11.2 Sostituzione della PMU
♦ Girare di 90° le chiusure rapide della copertura frontale.
♦ Togliere la copertura frontale.
♦ Staccare X108 sulla scheda CU (Control Unit).
♦ Togliere il cavo piatto dai ganci guida.
♦ Premere con attenzione con un cacciavite i ganci nella parte interna
della copertura frontale verso l'alto.
♦ Piegare PMU ed estrarla.
♦ Montare la nuova PMU in successione inversa.
scheda PMU
ganci
lato posteriore della
copertura frontale

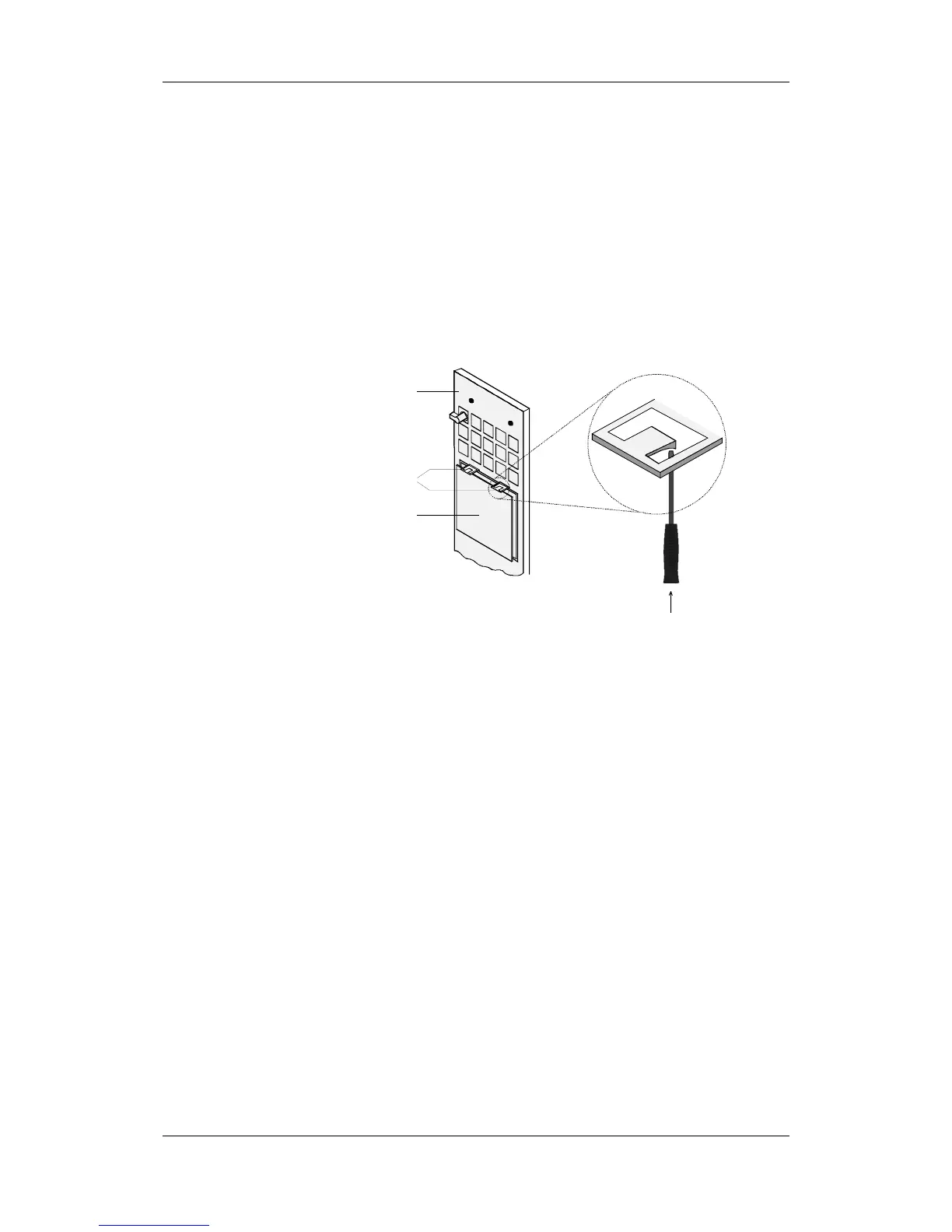

Fig. 11-4 Smontaggio della PMU
Sostituzione della
PMU
