OPTIONS
23
OPTIONS

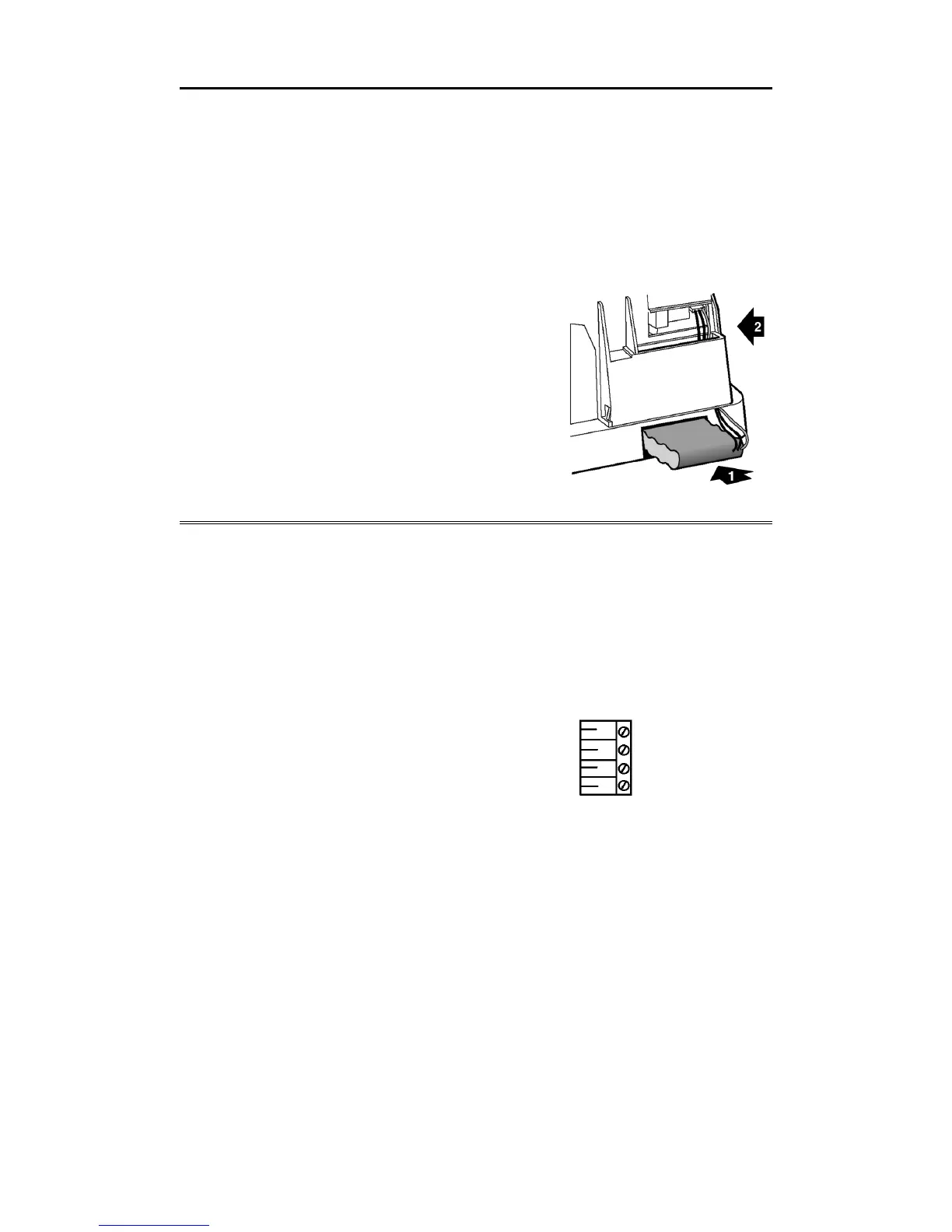

Batterie de secours
A l’aide d’une des clés noires de dégagement, déverrouillez et retirez
le couvercle en le soulevant ; suivez ensuite les étapes décrites ci-dessous pour
installer la batterie de secours de l’appareil Simplex 100.
1. Glissez la batterie dans l’emplacement prévu à cet
effet avec le côté câble vers vous.
2. Passez le câble de la batterie dans la rainure située à
l’arrière de l’appareil et branchez les broches de la
batterie au connecteur (le connecteur est calé pour une
meilleure installation).
3. Retirez la clé d’ouverture et remettez le couvercle et
en place.
Connexions de l’horloge mère
Les horloges de la série Simplex 100 ont un un bloc terminal amovible à 4 positions
permettant l’interface avec l’horloge mère et les dispositifs de sonnerie. A l’aide des figures et
des informatins suivantes, installez les connexions de l’horloge mère à l’horloge de la série
S100. Les horloges de cette série peuvent recevoir des signaux synchrones de l’horloge mère
de 24 VCC sans l’option Bell/Sync.
Spécifications sur le signal
Signal de sortie........12 VCC à 50 ma maximum (32
chargements Simplex 100)
Signal d’entrée.......9 - 30 VCC
Type de câble........fil de cuivre de 22 AWG
Longeur max. de câble........3048 mètres (10 000 pieds)
Connexions du bloc terminal
Signal d’ENTREE -
Signal d’ENTREE +
Signal de SORTIE -
Signal de SORTIE +
Installation de la batterie
