11
ES
Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Imágenes no contractuales.
2. INSTALACIÓN
El profesional de la motorización y la automatización de la vivienda encargado de la instalación
del motor debe seguir obligatoriamente las instrucciones descritas a continuación.
No golpee, perfore, sumerja ni deje caer nunca la motorización.
Instale un punto de mando individual para cada motorización.

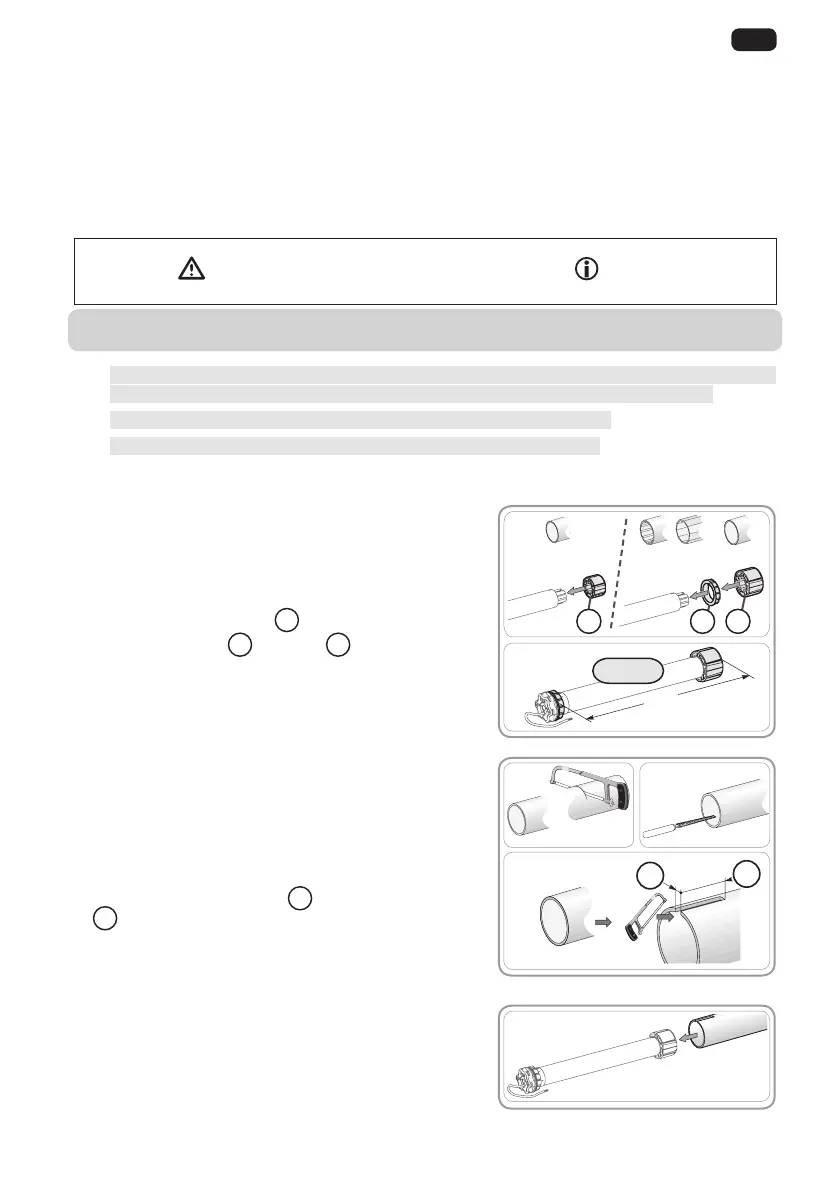

2.1. MONTAJE
2.1.1. Preparación del motor
Compruebe que el diámetro interior del tubo sea
igual o superior a 47 mm.
1) Monte los accesorios necesarios para la integración
de la motorización en el tubo de enrollamiento:
• Ya sea solo la rueda
a
en la motorización.
• O bien la corona
b
y la rueda
c
en la motorización.
2) Mida la longitud (L1) entre el borde interior del
cabezal de la motorización y el extremo de la rueda.
2.1.2. Preparación del tubo
1) Corte el tubo de enrollamiento a la longitud
deseada en función del producto que quiera
automatizar.
2) Elimine rebabas y virutas del tubo de enrollamiento.
3) En caso de que el tubo de enrollamiento sea liso
en el interior, realice una muesca según las
siguientes dimensiones:
d
= 4 mm;
e
= 28 mm.
2.1.3. Ensamblaje del motor-tubo
1) Deslice el motor por el tubo de enrollamiento.
En caso de que el tubo de enrollamiento sea liso
en el interior, introduzca la patilla de la corona en
la muesca realizada.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
1)
El instalador debe informar a sus clientes de las condiciones de uso y de mantenimiento
de la motorización y debe entregarles las instrucciones de uso y de mantenimiento, así
como el documento adjunto Normas de seguridad, tras la instalación de la motorización.
Cualquier operación del Servicio posventa que deba realizarse en la motorización requiere
la intervención de un profesional de la motorización y la automatización de la vivienda.
Para resolver cualquier duda que pudiera surgir durante la instalación de la motorización
o para obtener información adicional, póngase en contacto con uno de los agentes de
Somfy o visite la página web www.somfy.com.
¡Advertencia de seguridad!
Atención: Información
